Обзор сменных катриджей-наконечников для паяльной станции PS-900
Применение бессвинцового припоя требует увеличения температуры пайки, а следовательно, и температуры паяльника на 40-50 градусов, что влечет за собой ряд нежелательных побочных эффектов:
- перегретый наконечник традиционного паяльника накапливает слишком много тепловой энергии, которая выплескивается на паяемый контакт в момент соприкосновения наконечника с платой, вызывая мгновенный перегрев контакта;
- ресурс наконечников при работе на повышенных температурах снижается в несколько раз;
- увеличивается градиент температур между точкой пайки и ненагретой областью платы, что усиливает теплоотвод и заставляет еще больше повышать температуру наконечника
Индукционный метод нагрева позволяет увеличить теплоотдачу паяльника без увеличения температуры наконечника, а только за счет изменения конфигурации индуктора и увеличения подводимой мощности. Именно это было сделано при создании новой промышленной индукционной паяльной системы PS-900. В результате, один и тот же инструмент может использоваться как для деликатной работы с легкими контактами, так и для силовой пайки на тяжелых многослойных платах, в том числе бессвинцовым припоем.

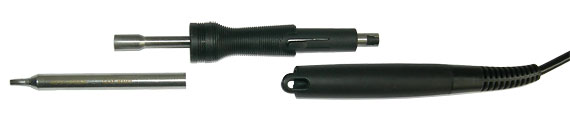

Индукционный паяльник PS-HC3: катридж-наконечник + индуктор + рукоятка
Поскольку дополнительного повышения температуры для бессвинцовой паки в PS-900 не требуется, ресурс наконечников остается такой же длительный, как и при пайке с традиционным свинцовосодержащим припоем. Мало того, ресурс наконечника еще больше увеличивается за счет использования специальной подставки, которой комплектуется паяльник. с режимом автоматического выключения инструмента во время простоя. Это не мешает монтажнику, т.к. при снятии инструмента с подставки паяльник автоматически включается и выходит на рабочую температуру за считанные секунды.
Популярные наконечники для станции PS-900:
Наконечники | наименование | артикул |
---|---|---|
![]() |
конический удлиненный, 0.3 мм | SFV-CNL03A |
![]() |
конический, 0.4 мм | SFV-CNL04 |
![]() |
конический изогнутый, 0.4 мм | SFV-CNB04A |
![]() |
конический, 0.5 мм | SFV-CN05A |
![]() |
конический силовой, 0.5 мм | SFV-CN05 |
![]() |
конический изогнутый, 0.5 мм | SFV-CNB05 |
![]() |
конический, 1 мм | SFV-CNL10 |
![]() |
конический удлиненный, 1 мм | SFV-CNL10A |
![]() |
конический, 1.4 мм | SFV-CNL14 |
![]() |
конический, 2 мм | SFV-CNL20 |
![]() |
клиновидныйсиловой, 1 мм | SFV-CH10 |
![]() |
клиновидныйудлиненный, 1 мм | SFV-CH10A |
![]() |
клиновидныйудлиненный, 1.5 мм | SFV-CH15A |
![]() |
клиновидныйизогнутый, 1.5 мм | SFV-CHB15 |
![]() |
клиновидныйудлиненный, 1.8 мм | SFV-CH18A |
![]() |
клиновидныйсиловой, 2 мм | SFV-CH20 |
![]() |
клиновидныйсиловой, 2.5 мм | SFV-CH25 |
![]() |
клиновидныйудлиненный, 2.5 мм | SFV-CH25A |
![]() |
клиновидныйсиловой, 5 мм | SFV-CH50 |
![]() |
клиновидныйудлиненный, 5 мм | SFV-CH50A |
![]() |
"миниволна", 1.5 мм х 2 мм | SFV-DRH20 |
![]() |
"миниволна" удлиненная 2мм x 20.7мм | SFV-DRH420AR |
![]() |
"миниволна" 2мм x 12.2мм | SFV-DRH420A |
![]() |
"миниволна" удлиненная, 3 мм | SFV-DRH430А |
![]() |
ножевидный, 3 мм | SFV-DRK30А |
![]() |
ножевидный, 4.5 мм | SFV-DRK45А |
![]() |
ножевидный, 5 мм | SFV-DRK50 |
Обозначения в артикулах наконечников:
Теплоемкость платы: | низкая | средняя | высокая |
---|---|---|---|
припой со свинцом | STV | STV | SFV |
припой без свинца | STV | SFV | SCV |
Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника |
✔ Полный перечень наконечников для индукционной паяльной станции PS-900 (pdf, 770 Kb)
