Характеристики и описание индукционной паяльной станции PS-900
Паяльная система PS-900 - создана на основе технологии SmartHeat с уникальными характеристиками, обеспечивающую работу без калибровки и без заботы о сохранности платы и компонента. Система сконструирована и выполнена в соответствие с самыми высокими стандартами качества и обеспечивает отличные эксплуатационные качества и надежность. Технология SmartHeat – абсолютный контроль нагрева по точке Кюри - создает идеальный режим для пайки как обычным, так и бессвинцовым припоем, защищает легкие контакты от перегрева.
Паяльная станция PS-900 - является заменой снятой с производства модели PS-800.
Работа паяльной системы PS-900 основана на индукционном нагреве наконечника. Каждый наконечник представляет собой саморегулирующийся нагреватель, поддерживающий температуру, определенную свойствами использованных при его изготовлении металлов. Никаких дополнительных настроек и дополнительных устройств не требуется. Также не требуется поверка и калибровка системы PS-900 на весь срок эксплуатации. Подаваемая в наконечник мощность автоматически регулируется в зависимости от теплоемкости каждой точки пайки.
Эргономичный, легкий (40 г.) и невероятно мощный индукционный паяльник (60 Вт, эквивалентно 90-ваттному паяльнику с керамическим нагревателем), с наиболее долговечными наконечниками в бессвинцовой технологии. Паяльник PS-HC3 может работать с одним из двух индукторов: мощным PS-СA3 или миниатюрным PS-CA1.
Промышленное исполнение паяльной станции: блок управления выполнен в металлическом корпусе, полная электростатическая и электромагнитная защищенность. Подставка с функцией автоматического включения/выключения паяльника для еще большего увеличения срока службы наконечников.

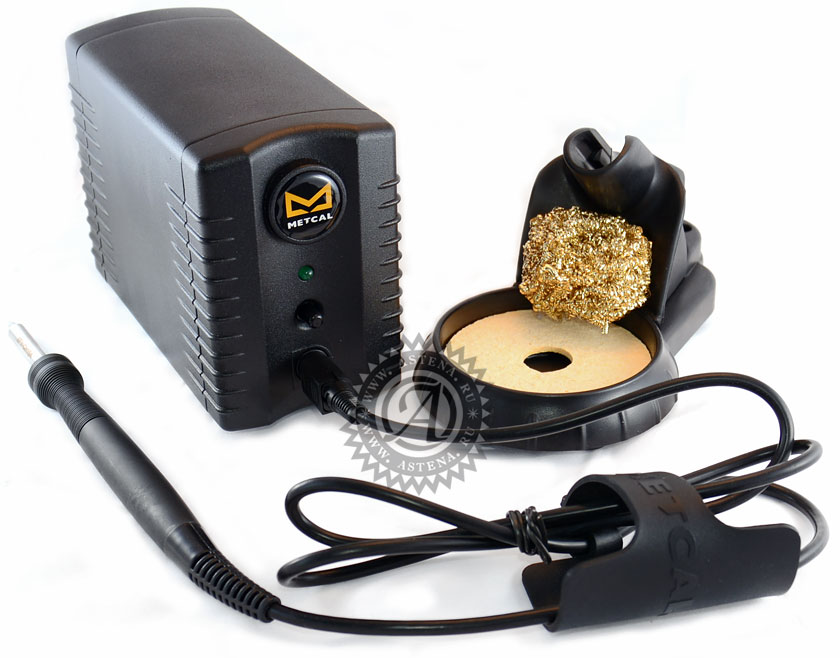

Индукционная паяльная станция PS-900

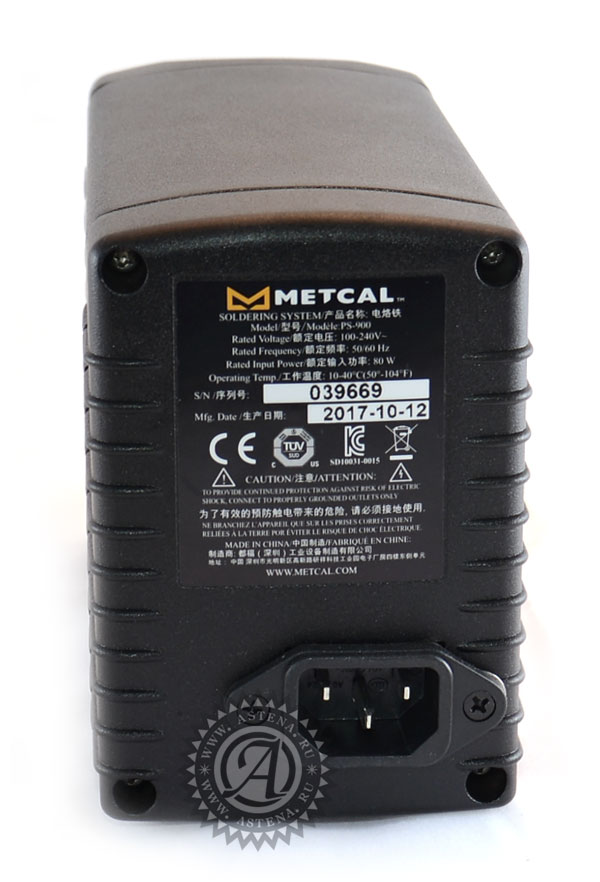

Вид сзади
Применение бессвинцового припоя требует увеличения температуры пайки, а следовательно, и температуры паяльника на 40-50 градусов, что влечет за собой ряд нежелательных побочных эффектов:
- перегретый наконечник традиционного паяльника накапливает слишком много тепловой энергии, которая выплескивается на паяемый контакт в момент соприкосновения наконечника с платой, вызывая мгновенный перегрев контакта;
- ресурс наконечников при работе на повышенных температурах снижается в несколько раз;
- увеличивается градиент температур между точкой пайки и ненагретой областью платы, что усиливает теплоотвод и заставляет еще больше повышать температуру наконечника.
Индукционный метод нагрева позволяет увеличить теплоотдачу паяльника без увеличения температуры наконечника, а только за счет изменения конфигурации индуктора и увеличения подводимой мощности. Именно это было сделано при создании новой промышленной индукционной паяльной системы PS-900. В результате, один и тот же инструмент может использоваться как для деликатной работы с легкими контактами, так и для силовой пайки на тяжелых многослойных платах, в том числе бессвинцовым припоем.

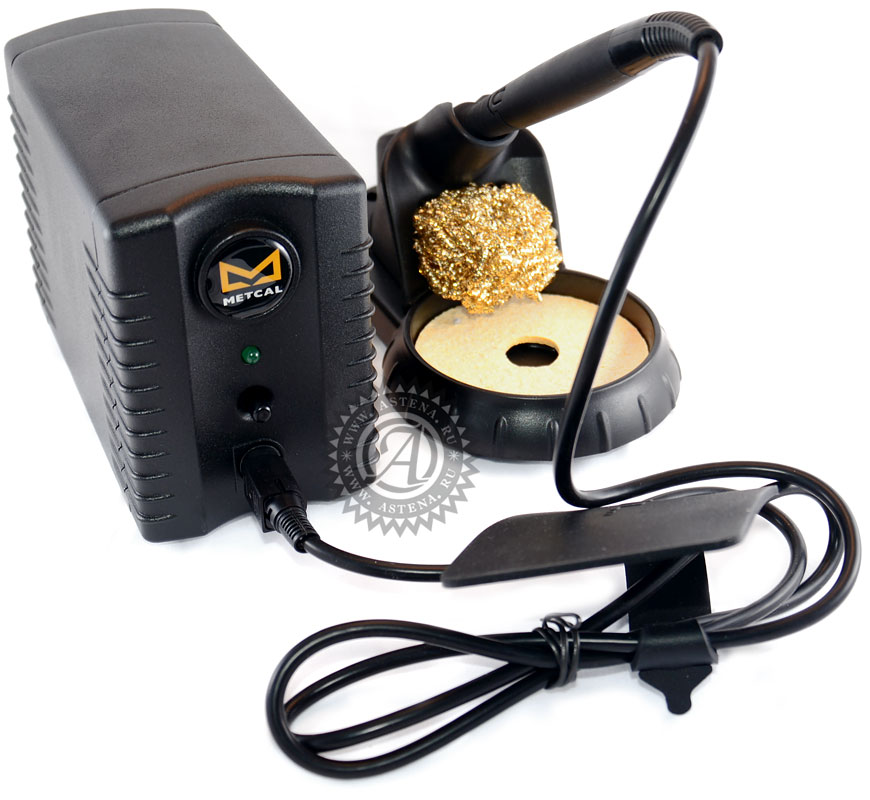

Индукционный паяльник
Поскольку дополнительного повышения температуры для бессвинцовой паки в PS-900 не требуется, ресурс наконечников остается такой же длительный, как и при пайке с традиционным свинцовосодержащим припоем. Мало того, ресурс наконечника еще больше увеличивается за счет использования специальной подставки, которой комплектуется паяльник. с режимом автоматического выключения инструмента во время простоя. Это не мешает монтажнику, т.к. при снятии инструмента с подставки паяльник автоматически включается и выходит на рабочую температуру за считанные секунды.
Комплектация паяльной станции:
- Блок паяльной станции PS-900 (артикул PS-PW900)
- WS2 подставка
- AC-YS4 губка
- PS-HC3 паяльник с индукционным нагревателем PS-CA3
- Наконечник SFV-CH15A
- Резинка для удаления наконечника (АС-СР2)
- Кабель питания
- Инструкция
Выбор наконечника для станции PS-900
Компания Oki предлагает широкий выбор наконечников как по температуре так и по форме, перекрывая все возможные при монтаже задачи.
Наконечники для паяльника PS-900
| Наконечники | наименование | артикул |
|---|---|---|
 |
конический удлиненный, 0.3 мм | SFV-CNL03A |
 |
конический, 0.4 мм | SFV-CNL04 |
 |
конический изогнутый, 0.4 мм | SFV-CNB04A |
 |
конический, 0.5 мм | SFV-CN05A |
 |
конический силовой, 0.5 мм | SFV-CN05 |
 |
конический изогнутый, 0.5 мм | SFV-CNB05 |
 |
конический, 1 мм | SFV-CNL10 |
 |
конический удлиненный, 1 мм | SFV-CNL10A |
 |
конический, 1.4 мм | SFV-CNL14 |
 |
конический, 2 мм | SFV-CNL20 |
 |
клиновидныйсиловой, 1 мм | SFV-CH10 |
 |
клиновидныйудлиненный, 1 мм | SFV-CH10A |
 |
клиновидныйудлиненный, 1.5 мм | SFV-CH15A |
 |
клиновидныйизогнутый, 1.5 мм | SFV-CHB15 |
 |
клиновидныйудлиненный, 1.8 мм | SFV-CH18A |
 |
клиновидныйсиловой, 2 мм | SFV-CH20 |
 |
клиновидныйсиловой, 2.5 мм | SFV-CH25 |
 |
клиновидныйудлиненный, 2.5 мм | SFV-CH25A |
 |
клиновидныйсиловой, 5 мм | SFV-CH50 |
 |
клиновидныйудлиненный, 5 мм | SFV-CH50A |
 |
"миниволна", 1.5 мм х 2 мм | SFV-DRH20 |
 |
"миниволна" удлиненная 2мм x 20.7мм | SFV-DRH420AR |
 |
"миниволна" 2мм x 12.2мм | SFV-DRH420A |
 |
"миниволна" удлиненная, 3 мм | SFV-DRH430А |
 |
ножевидный, 3 мм | SFV-DRK30А |
 |
ножевидный, 4.5 мм | SFV-DRK45А |
 |
ножевидный, 5 мм | SFV-DRK50 |
Полный перечень наконечников для индукционной паяльной станции PS-900 (pdf, 770 Kb)
| Теплоемкость платы: | низкая | средняя | высокая |
|---|---|---|---|
| припой со свинцом | STV | STV | SFV |
| припой без свинца | STV | SFV | SCV |
| Внимание! Вторая буква в артикуле определяют нагревательную способность наконечника | |||
Техническая документация к паяльной системе OKi PS-900
Инструкция по эксплуатации, рус. (210 Kb)
Инструкция по эксплуатации, англ. (740 Kb)
Характеристики паяльной станции PS-900
| Параметры | Значения |
|---|---|
| Электропитание | 90-240В, 90Вт |
| Выходная мощность | 5-60Вт - автоматическое регулирование |
| Рабочая частота | 470 кГц |
| Длина провода | 183 см |
| Габариты | 70х161х100 мм |
| Вес | 1 кг |
