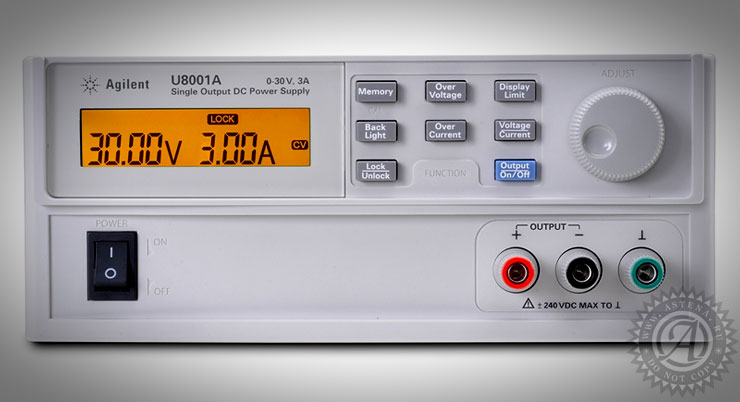

Источник питания постоянного тока U8001A Agilent Technologies
• Превосходная стабилизация по сети и нагрузке: (CV: <0,01% +2 мВ; CC: <0,02% + 2 мA)
• Низкий уровень шума на выходе: 1 мВ СКЗ (от 20 Гц до 20 MГц)
• Защита от перенапряжения (OVP) и от перегрузки по току (OСP)
• ЖК дисплей с опцией включения/выключения задней подсветки
• Функция запоминания/вызова до трёх состояний памяти
• Функции защиты: блокировка клавиатуры и механизм физической блокировки
Серия U8000 - недорогие источники питания постоянного тока с одним выходом
Больше функций защиты, удобств в работе за меньшую цену
Часто бывает трудно найти источник питания, который бы в точности соответствовал техническим требованиям и бюджету пользователя. Идёт ли речь о производстве изделий бытовой электроники, испытаниях электронных компонентов или просто поиске надёжного источника питания по приемлемой цене, семейство базовых источников питания компании Agilent теперь предлагает непрограммируемые модели с одним выходом и диапазоном выходной мощности от 90 до 150 Вт. Обладая свойствами, характерными для программируемых источников питания, они превносят дополнительную ценность и высокую эффективность в работе. В результате пользователь получает источник питания, соответствующий его требованиям, а также требованиям стандартов по технике безопасности и стандартов качества компании Agilent, по приемлемой цене. В серию U8000 входят непрограммируемые источники питания постоянного тока с одним выходом и максимальной выходной мощностью от 90 до 150 Вт, которые обладают свойствами, характерными для более дорогих программируемых источников питания. Источники питания серии U8000 обеспечивают надежную мощность постоянного тока, эффективные функции установки параметров и важные функции защиты, которые позволяют использовать их для решения различных задач в производстве электронных изделий и в образовательных целях.
Соответствие требованиям различных приложений
Источники питания серии U8000 с выходной мощностью от 90 до 150 Вт имеют рабочие характеристики, которые востребованы при производстве компьютеров и периферийных устройств, систем связи, авиационной электроники, электронных компонентов и других изделий. Серия U8000 дополняет серию E3600 источников питания постоянного тока компании Agilent, предоставляя более широкий диапазон выбора источников питания.
Замечательные свойства и солидные рабочие характеристики по приемлемой цене
Функции, обычно используемые в более дорогих программируемых источниках питания
Источники питания серии U8000 включают защиту от перенапряжения (OVP) и защиту от перегрузки по току (OCP), чтобы предохранить испытуемое устройство от повреждения. Используя возможность запоминания и вызова трёх состояний памяти, можно минимизировать ошибки и сократить время, требуемое для установки параметров. Источники питания серии U8000 имеют также функции защиты. Например, блокировка клавиатуры позволяет избежать ошибок измерения, связанных со случайным использованием органов управления передней панели. Когда блокировка клавиатуры активирована, вращающаяся ручка и все клавиши передней панели запрещены, кроме самой клавиши блокировки. Механизм физической блокировки, расположенный на задней панели, обеспечивает безопасное хранение источника питания. ЖК дисплей с опцией включения/выключения задней подсветки позволяет увеличить яркость дисплея при просмотре данных.
Солидные надёжные характеристики в своём классе
Источники питания серии U8000 обеспечивают превосходные характеристики по стабилизации при изменении нагрузки и сети. В режиме стабилизации напряжения (CV): < 0,01% +2 мВ; в режиме стабилизации тока (CC): < 0,02% +2 мA. За счет быстрого времени реакции на изменение нагрузки, равного 50 мкс, время испытания и стоимость производства значительно сокращаются. Источники питания серии U8000 характеризуются низким уровнем пульсаций и шума на выходе (1 мВ СКЗ, 3 мА СКЗ от 20 Гц до 20 МГц), за счет чего снижается уровень помех в испытуемом устройстве.
Соответствие международным стандартам по технике безопасности
Источники питания серии U8000 тщательно протестированы на соответствие различным промышленным стандартам по технике безопасности: CSA (США и Канада), C tick (Австралия) и CE (Europe).
Работа с органами управления передней панели
Удобная вращающаяся ручка и самонаправляющая клавиатура позволяют легко устанавливать выходные параметры с требуемым разрешением. Кроме того, как уровень напряжения, так и уровень тока можно установить с максимальным разрешением 10 мВ/10 мA с передней панели. В дополнение к этому, имеется возможность запоминания и вызова до трёх рабочих состояний, сохраняемых в энергонезависимой памяти. Удобные в использовании функции управления:
• Включение и выключение защиты от перенапряжения (OVP)
и защиты от перегрузки по току (OCP)
• Установка уровней срабатывания OVP и OCP
• Очистка состояний OVP и OCP
• Установка и отображение предельных значений напряжения и тока
• Запоминание/вызов рабочих состояний
• Сброс источника в состояние при включении питания
• Калибровка источника питания
• Разрешение и запрещение выхода
Источники питания U8001A и U8002A
Производитель источника питания постоянного тока U8001A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения |
|---|---|
| Выходные номинальные значения | |
| Напряжение | от 0 до +30 В |
| Ток | от 0 до 3 А |
| Стабилизация по сети и нагрузке | СV: <0,01% +2 мВ; СС: <0,02% +2 мА |
| Пульсации и шум (25 °C ±5 °C) | CV: 12 мВ (размах), <1 мВ СКЗ; CC: 3 мА СКЗ |
| Время реакции на изменение нагрузки (в пределах 15 мВ от полной нагрузки до 1/2 нагрузки и от 1/2 нагрузки до полной нагрузки) | <50 мкс |
| Погрешность программирования (25 °C ±5 °C) | <0,35% +20 мВ; <0,35% +20 мА |
| Погрешность отсчета (25 °C ±5 °C) | <0,35% +20 мВ; <0,35% +20 мА |
| Разрешение измерителя | Напряжение: 10 мВ; ток: 10 мА |
| Макс. плавающее напряжение на выходе | ±240 В постоянного тока |
| Дополнительные характеристики | |
| Температурный коэффициент (за 12 месяцев) | CV: <100 x 10-6/C CC: <380 x 10-6/C CC: <300 x 10-6/C |
| Выброс выходного напряжения (во время включенного или выключенного состояния сети питания переменного тока с установкой контроля выхода < 1 В) | <1 В |
| Скорость программирования напряжения, в пределах 1% от размаха: | |
| Вверх | Полная нагрузка: 150 мс Без нагрузки: 100 мс |
| Вниз | Полная нагрузка: 30 мс Без нагрузки: 450 мс |
| Включена последняя установка из памяти | Да |
| Время реакции защиты от перенапряжения | <1,5 мс, если уровень срабатывания ≥ 3 В и <10 мс, если уровень срабатывания < 3 В (среднее время снижения от 90% значения выходного напряжения до 1 В после того, как возникло событие OVP) |
| Функции защиты | |
| Погрешность защиты от перенапряжения ± (% от значения на выходе + смещение) | <0,5% + 0,5 В |
| Диапазон программирования защиты от перенапряжения | от 1 до 33 В |
| Погрешность защиты от перегрузки по току ± (% от значения на выходе + смещение) | <0,5% +0,5 A |
| Диапазон программирования защиты от перегрузки по току | от 1 A до 3,3 A |
| Параметры входа сети переменного тока | |
| Опция сети переменного тока (выбирается пользователем) | 100 В ± 10%, от 47 до 63 Гц 115 В ± 10%, 47 до 63 Гц 230 В ± 10%, 47 до 63 Гц |
| Массо-габаритные характеристики | |
| Габаритные размеры (В x Ш x Г) | 88,1 мм x 212,3 мм x 394,3 мм |
| Масса | 7,3 кг |
| Информация для заказа | |
| U8001A Источник питания постоянного тока 30 В, 3 A, 90 Вт, с одним выходом U8002A Источник питания постоянного тока 30 В, 5 A, 150 Вт, с одним выходом |
|
