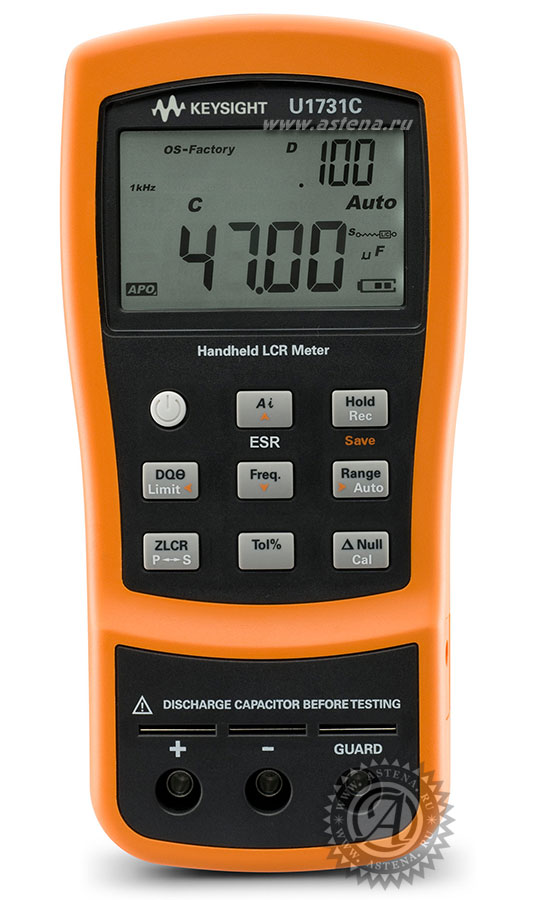

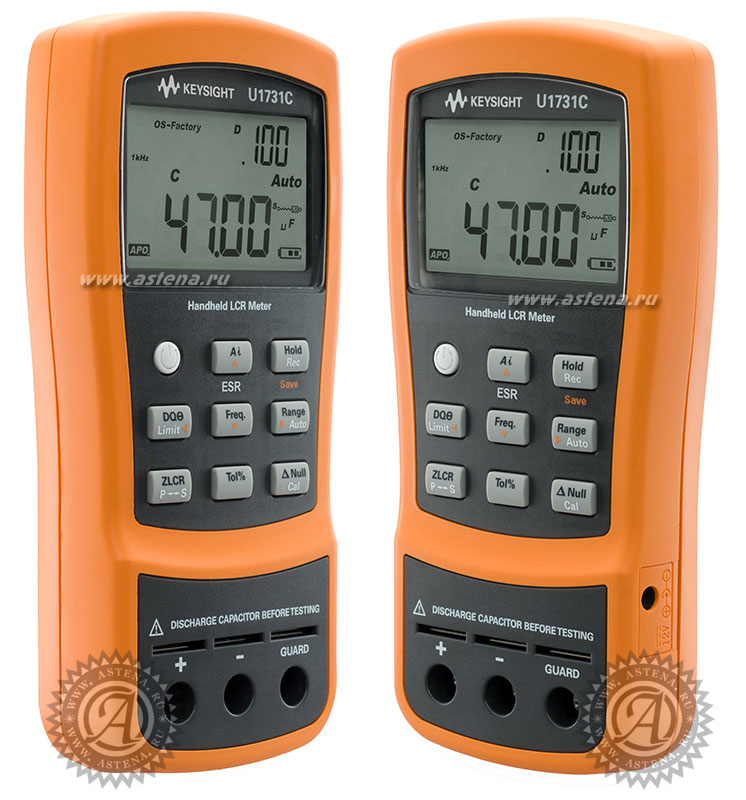

Ручной измеритель иммитанса (LCR) U1731C (Keysight Technologies, США)
Теперь вы можете проводить измерения на частоте до 100 кГц — функция, доступная обычно только в настольных приборах. Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента, а также детальный анализ компонента, включая значения полного сопротивления (Z), эквивалентного последовательного сопротивления (ESR) и сопротивления постоянному току (DCR). Время непрерывной работы от батареи составляет 16 часов, что идеально подходит для проведения тестирования в полевых условиях. Новая линейка ручных измерителей емкости и иммитанса (LCR) Keysight серии U1730 позволяет быстро выполнять базовые измерения сопротивления, индуктивности и емкости и при этом вписывается в любой бюджет.
Ключевые возможности и технические характеристики U1731C- Разрешающая способность до 20 000 отсчетов
- Основная относительная погрешность измерения 0,2%
- Широкий набор пределов измерения индуктивности, емкости и сопротивления с возможностью выбора 3 измерительных частот (100 Гц, 120 Гц и 1 кГц)
- Функция автоматической идентификации (Ai) обеспечивает определение и отображение типа компонента и вида измерений
- Детальный анализ компонентов с использованием функций измерения эквивалентного последовательного сопротивления (ESR), полного сопротивления (Z), тангенса угла потерь (D), добротности (Q) и фазового угла (θ)
- Время непрерывной работы от батареи до 16 часов, возможность работы от сети переменного тока
- Возможность подключения к ПК с помощью кабеля IR-USB для регистрации данных
Для быстрого измерения основных параметров иммитанса без ожидания
Совместное использование настольных измерителей LCR является практичным решением, но не всегда удобным. С помощью новой серии ручных измерителей LCR пользователь сможет проводить быстрые измерения основных параметров иммитанса, когда ему будет удобно. Теперь, когда эти измерения стали доступны при значительно меньшем уровне цен, если сравнивать с традиционными настольными приборами, каждый инженер может быть снабжён ручным измерителем LCR, что позволит ему, не теряя времени на ожидание, измерять параметры пассивных компонентов, находясь на испытательном стенде или в полевых условиях.
Качество и надежность
Измеритель U1731C смонтирован в прочном корпусе, изготовленном по технологии двухслойного литья, и испытан на соответствие самым строгим промышленным стандартам. Каждый U1731C поставляется с трехлетним сроком гарантии. Пользователь может быть уверен в том, что его результаты испытаний компонентов будут достоверными.
Гарантированые электрические характеристики U1731C
Погрешность измерения нормирована как: ± (% от отсчета + n е.м.р.) при 23 °C ± 5 °C и относительной влажности менее 75%, где е.м.р. ; цена единицы младшего разряда отображаемого отсчёта.
Сопротивление (измерение в режиме параллельного подключения), частота измерения 120 Гц/1 кГц
| Предел измерения | Максимальное отображаемое значение | Погрешность | Примечания | |
|---|---|---|---|---|
| Частота измерения 120 Гц | Частота измерения 1 кГц | |||
| 10 МОм | 9,999 МОм | 2,0% + 8 | 2,0% + 8 | После калибровки ХХ |
| 2000 кОм | 1999,9 кОм | 0,5% + 5 | 0,5% + 5 | После калибровки ХХ |
| 200 кОм | 199,99 кОм | 0,5% + 3 | 0,5% + 3 | - |
| 20 кОм | 19,999 кОм | 0,5% + 3 | 0,5% + 3 | - |
| 2000 Ом | 1999,9 Ом | 0,5% + 3 | 0,5% + 3 | - |
| 200 Ом | 199,99 Ом | 0,8% + 5 | 0,8% + 5 | После калибровки КЗ |
| 20 Ом | 19,999 Ом | 1,2% + 40 | 1,2% + 40 | После калибровки КЗ |
[1] Гарантированные технические характеристики базируются на измерениях, которые проводились в измерительных гнёздах прибора при работе от батарейного питания
[2] Если необходимо, испытуемое устройство и измерительные щупы должны быть должным образом экранированы посредством подключения к защитной клемме прибора.
Ёмкость (измерение в режиме параллельного подключения), частота измерения 120 Гц
| Предел измерения | Максимальное отображаемое значение | Погрешность | Примечания | |
|---|---|---|---|---|
| Ёмкость | DF (тангенс угла потерь) | |||
| 10 мФ | 19,99 мФ[1] | 3,0% + 5 (DF < 0,1) | 10% + 100/Cx + 5 (DF < 0,1) | После калибровки КЗ |
| 1000 мкФ | 1999,9 мкФ[2] | 1,0% + 5 (DF < 0,1) | 2,0% + 100/Cx + 5 (DF < 0,1) | После калибровки КЗ |
| 200 мкФ | 199,99 мкФ | 0,7% + 3 (DF < 0,5) | 0,7% + 100/Cx + 5 (DF < 0,5) | - |
| 20 мкФ | 19,999 мкФ | 0,7% + 3 (DF < 0,5) | 0,7% + 100/Cx + 5 (DF < 0,5) | - |
| 2000 нФ | 1999,9 нФ | 0,7% + 3 (DF < 0,5) | 0,7% + 100/Cx + 5 (DF < 0,5) | - |
| 200 нФ | 199,99 нФ | 0,7% + 3 (DF < 0,5) | 0,7% + 100/Cx + 5 (DF < 0,5) | После калибровки ХХ |
| 20 нФ | 19,999 нФ | 1,0% + 5 (DF < 0,1) | 2,0% + 100/Cx + 5 (DF < 0,1) | После калибровки ХХ |
Ёмкость (измерение в режиме параллельного подключения), частота измерения 1 кГц
| Предел измерения | Максимальное отображаемое значение | Погрешность | Примечания | |
|---|---|---|---|---|
| Ёмкость | DF (тангенс угла потерь) | |||
| 1 мФ | 1,999 мФ[1] | 3,0% + 5 (DF < 0,1) | 10% + 100/Cx + 5 (DF < 0,1) | После калибровки КЗ |
| 200 мкФ | 199,99 мкФ | 1,0% + 5 (DF < 0,1) | 2,0% + 100/Cx + 5 (DF < 0,1) | После калибровки КЗ |
| 20 мкФ | 19,999 мкФ | 0,7% + 3 (DF < 0,5) | 0,7% + 100/Cx + 5 (DF < 0,5) | - |
| 2000 нФ | 1999,9 нФ | 0,7% + 3 (DF < 0,5) | 0,7% + 100/Cx + 5 (DF < 0,5) | - |
| 200 нФ | 199,99 нФ | 0,7% + 3 (DF < 0,5) | 0,7% + 100/Cx + 5 (DF < 0,5) | - |
| 20 нФ | 19,999 нФ | 0,7% + 3 (DF < 0,5) | 0,7% + 100/Cx + 5 (DF < 0,5) | После калибровки ХХ |
| 2000 пФ | 1999,9 пФ | 1,0% + 5 (DF < 0,1) | 2,0% + 100/Cx + 5 (DF < 0,1) | После калибровки ХХ |
[1] Измерения на данном пределе можно продолжать до максимального отображаемого значения 1999, но погрешность в этом случае не нормируется.
[2] Измерения на данном пределе можно продолжать до максимального отображаемого значения 19999, но погрешность в этом случае не нормируется.
[3] Значение Q (добротность) является величиной, обратной DF (тангенс угла потерь)
[4] Cx = число единиц счёта отображаемого значения ёмкости. Например, если С = 88,88 мкФ, то Сx = 8888.
[5] Гарантированные технические характеристики базируются на измерениях, которые проводились в измерительных гнёздах прибора при работе
от батарейного питания
[6] Если необходимо, испытуемое устройство и измерительные щупы должны быть должным образом экранированы посредством подключения к защитной
клемме прибора.
Индуктивность (измерение в режиме последовательного подключения), частота измерения 120 Гц
| Предел измерения | Максимальное отображаемое значение | Погрешность | Примечания | |
|---|---|---|---|---|
| Индуктивность | DF (тангенс угла потерь) | |||
| 1000 Гн | 999,9 Гн | 1,0% + (Lx/10000)% + 5 | 2,0% + 100/Lx + 5 | После калибровки ХХ |
| 200 Гн | 199,99 Гн | 0,7% + (Lx/10000)% + 5 | 1,2% + 100/Lx + 5 | - |
| 20 Гн | 19,999 Гн | 0,7% + (Lx/10000)% + 5 | 1,2% + 100/Lx + 5 | - |
| 2000 мГн | 1999,9 мГн | 0,7% + (Lx/10000)% + 5 | 1,2% + 100/Lx + 5 | - |
| 200 мГн | 199,99 мГн | 1,0% + (Lx/10000)% + 5 | 3,0% + 100/Lx + 5 | После калибровки КЗ |
| 20 мГн | 19,999 мГн | 2,0% + (Lx/10000)% + 5 | 10,0% + 100/Lx + 5 | После калибровки КЗ |
Индуктивность (измерение в режиме последовательного подключения), частота измерения 1 кГц
| Предел измерения | Максимальное отображаемое значение | Погрешность | Примечания | |
|---|---|---|---|---|
| Индуктивность | DF (тангенс угла потерь) | |||
| 100 Гн | 99,99 Гн | 1,0% + (Lx/10000)% + 5 | 2,0% + 100/Lx + 5 | После калибровки ХХ |
| 20 Гн | 19,999 Гн | 0,7% + (Lx/10000)% + 5 | 1,2% + 100/Lx + 5 | - |
| 2000 мГн | 1999,9 мГн | 0,7% + (Lx/10000)% + 5 | 1,2% + 100/Lx + 5 | - |
| 200 мГн | 199,99 мГн | 0,7% + (Lx/10000)% + 5 | 1,2% + 100/Lx + 5 | - |
| 20 мГн | 19,999 мГн | 1,0% + (Lx/10000)% + 5 | 3,0% + 100/Lx + 5 | После калибровки КЗ |
| 2000 мкГн | 1999,9 мкГн | 2,0% + (Lx/10000)% + 5 | 10,0% + 100/Lx + 5 | После калибровки КЗ |
[1] Значение Q (добротность) является величиной, обратной DF (тангенс угла потерь)
[2] Lx = число единиц счёта отображаемого значения индуктивности. Например, если L = 88,88 Гн, то Lx = 8888.
[3] Гарантированные технические характеристики базируются на измерениях, которые проводились в измерительных гнёздах прибора при работе
от батарейного питания
[4] Если необходимо, испытуемое устройство и измерительные щупы должны быть должным образом экранированы посредством подключения к защитной
клемме прибора.
Технические характеристики
| Параметры | Значения |
|---|---|
| Виды измерений | L (индуктивность), C (ёмкость), R (сопротивление), D (тангенс угла потерь), Q (добротность) |
| Режим допускового контроля | 1%, 5%, 10% |
| Частота измерения (погрешность = ±0,1% от действительной частоты измерения) | |
| Установка частоты измерения | 120 Гц 1 кГц |
| Действительная частота измерения | 120 Гц 1010 Гц |
| Режим схемы измерения (по умолчанию) | Индуктивность (L): измерение в режиме последовательного подключения Ёмкость/сопротивление (C/R): измерение в режиме параллельного подключения |
| Дисплей | L/C/R: максимальное отображаемое значение 19999 D/Q: максимальное отображаемое значение 999 (автоматическое переключение пределов) |
| Режимы переключения пределов | Автоматическое и ручное переключение пределов измерения |
| Уровень измерительного сигнала | ~0,6 В СКЗ |
| Скорость измерения | 1 отсчёт/с, ном. значение |
| Время реакции | ~1 с/испытуемое устройство (ручное переключение пределов) |
| Автоматическое выключение питания | ~5 мин без работы |
| Источник питания | Щелочная батарея, 9 В (ANSI/NEDA 1604A или IEC LR61) Адаптер сети переменного тока и сетевой шнур поставляются по дополнительному заказу |
| Потребляемый ток | ~40 мА (при работе от батареи) 0,08 мА после автоматического выключения питания |
| Защитный предохранитель на входе | 0,1 А/250 В |
| Время действия батареи | 7 часов (тип. значение) без задней подсветки с новой щелочной батареей |
| Индикатор заряда батареи | Символ "разряда" будет появляться, когда напряжение упадет ниже ~6,8 В |
| Рабочие условия | От 0 °C до 40 °C; относительная влажность от 0 до 70% |
| Предельные условия (хранение) | От -20 °C до 50 °C; относительная влажность от 0 до 80% |
| Температурный коэффициент | 0,15 х (нормированная погрешность)/°C (от 0 °C до 18 °C или от 28 °C до 50 °C) |
| Масса | 330 г |
| Габаритные размеры (В x Ш x Г) | 184 мм х 87 мм х 41 мм |
| Техника безопасности и соответствие нормам электромагнитной совместимости | IEC 6101031-2001/EN 6101031-2001 (2nd Edition) Pollution Degree 2 IEC 613263231-2005/ EN 613263231-2006, ICES3001-2004, AS/NZS CISPR11-2004 |
| Калибровка (поверка) | Рекомендуемый межповерочный интервал 1 год |
| Гарантийный срок | 3 года |
Принадлежности, поставляемые в стандартной комплектации U1731C: Краткое руководство по вводу в эксплуатацию (Quick Start Guide)Руководство по эксплуатации и обслуживанию (на диске Product Reference СD) Сертификат калибровки (CoC) Измерительные щупы c зажимами "крокодил" Программное обеспечение регистрации данных (на диске Product Reference СD) Щелочная батарея, 9 В |
|
Принадлежности, поставляемые по дополнительному заказу: U1174A Мягкий чехол для переноскиU5481A Кабель IR3USB U1782A Пинцет для измерения устройств с монтажом на поверхность U1780A Адаптер сети переменного тока и сетевой шнур, соответствующей стране, в которую поставляется прибор U1781A Измерительные щупы c зажимами "крокодил" |
|
