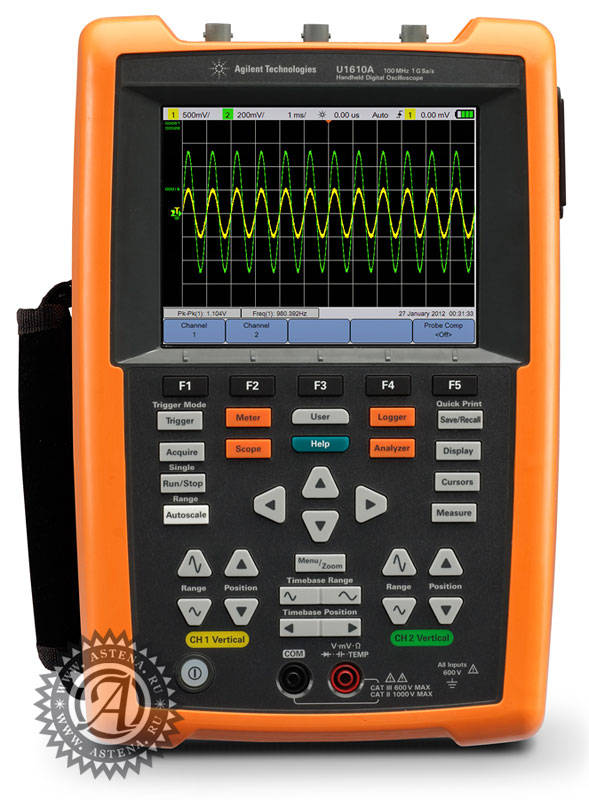

Ручной осциллограф U1610А (Keysight Technologies, США)
U1610A является первым в мире ручным осциллографом, в котором используется дисплей с разрешением VGA. Этот осциллограф с полосой пропускания 100 МГц обеспечивает проведение измерений, изолированных от цепей заземления, с помощью двух изолированных каналов, соответствующих нормам категории безопасности CAT III 600 V. С частотой дискретизации до 2 Гвыб/с и глубиной памяти 2 Мвыб он захватывает больше информации о форме сигналов с широтно-импульсной модуляцией, выбросах, переходных процессах и последовательностях запуска двигателя. Как и в настольных приборах, режим задержанной развёртки позволяет легко идентифицировать проблемные области, а затем просматривать их в увеличенном масштабе для более детального анализа. Теперь проще просматривать детали сигналов и обнаруживать глитчи.
Основные характеристики осциллографа U1610А- Полоса пропускания 100 МГц с изолированными каналами
- 5,7-дюймовый ЖК дисплей на тонкоплёночных транзисторах с разрешением VGA и тремя режимами отображения
- Глубина памяти 2 Mвыб и частота дискретизации 2 Гвыб/с позволяют проводить детальный анализ захваченных глитчей
- Разрешение шкалы цифрового мультиметра 10000 отсчётов
- Изоляция между каналами, соответствующая нормам категории безопасности CAT III 600 V
- Возможность регистрации данных и подключения к ПК через интерфейс USB
- Возможность выбора одного из 10 языков, предлагаемых для интерфейса пользователя
- Полнофункциональный цифровой мультиметр и встроенный регистратор данных
5,7-дюймовый дисплей с разрешением VGA и
выбором одного из трёх режимов отображения
Отображение электрических сигналов никогда не было таким чётким.
Осциллографы U1610A поставляется с 5,7-дюймовым ЖК дисплеем
на тонкоплёночных транзисторах с разрешением VGA, который обеспечивает
чёткое изображение как на рабочем мечте, так и в полевых условиях. Имея
возможность выбора одного из трёх режимов отображения, пользователи
могут теперь просматривать сигналы при всех условиях освещения: в
помещениях, вне помещений и в ночное время. Все три режима отображения
имеют предварительно заданные уровни контрастности для самостоятельного
выбора условий освещения и оптимизации времени работы от батареи.
Режим отображения внутри помещения
Этот режим имеет высокие уровни контрастности и яркости для обеспечения
возможности чёткого распознавания сигналов при искусственном освещении
внутри помещений. За счёт использования в осциллографах ЖК дисплея
на тонкоплёночных транзисторах с разрешением VGA пользователи могут
теперь наблюдать экранное изображение под большими углами обзора, что
обеспечивает более эффективное решение задач диагоностики.
Режим отображения вне помещений
При работе в полевых условиях пользователи могут легко переключиться
на этот режим отображения с помощью программируемых клавиш. В этом
режиме включается противобликовое устройство, которое отфильтровывает
избыточный солнечный свет, снижая тем самым риск неправильного
считывания или неверной интерпретации результатов измерения.
Режим отображения в ночное время
Этот режим специально создан для просмотра в условиях недостаточного
освещения. В этом случае включаются высокие уровни контрастности
между фоновой засветкой экрана и изображениями сигналов. Этот режим
активируется нажатием одной клавиши, после чего экран автоматически
настраивается для обеспечения правильного и чёткого контраста между
отображениями сигналов с помощью цветовой коррекции в условиях
темноты. Этот режим особенно полезен при измерении характеристик
высокоскоростных, и особенно неповторяющихся, сигналов.
Глубина памяти 2 Мвыб и частота дискретизации 2 Гвыб/с
позволяют детально анализировать захваченные глитчи
Хороший осциллограф должен обладать ещё лучшими характеристиками
для углублённого анализа захваченных глитчей. С глубиной памяти 2 Мвыб
и частотой дискретизации 2 Гвыб/с неповторяющиеся сигналы могут быть
захвачены в более широком диапазоне значений коэффициента развёртки.
Более того, функция задержанной развёртки позволяет работать более
продуктивно за счёт одновременного просмотра сигналов, захваченных в
течение некоторого времени, и исследования в увеличенном масштабе их
наиболее тонких деталей.
Изоляция между каналами, соответствующая нормам
категории безопасности CAT III 600 V
U1610/U1620A расширяют максимально допустимые значения входных
параметров для обеспечения измерения высоких напряжений и выбросов
напряжения, проводимых с помощью ручного осциллографа. За счёт
использования наиболее устойчивого к внешним воздействиям способа
изоляции технические специалисты могут теперь в полевых условиях
проводить измерения, изолированные от цепей заземления. Такой вид
изоляции позволяет индивидуально изолировать каждый канал друг от
друга, а также от других неизолированных системных компонентов.
Выбор одного из 10 языков для работы с осциллографом
U1610A/U1620A позволяют выбрать один из 10 языков (английский,
французский, немецкий, итальянский, испанский, португальский,
традиционный и упрощенный китайский, японский и корейский) для
интерфейса пользователя и справочной системы прибора.
U1610А Ручной цифровой осциллограф с полосой пропускания 100 МГц
Комплект поставки: краткое руководство по вводу в эксплуатацию (Quick Start Guide), сетевой шнур и адаптер сети переменного тока, литий$ионная батарея, кабель USB, измерительные щупы для мультиметра, пробник (10:1) (2 шт.), cертификат калибровки.
Принадлежности, поставляемые по дополнительному заказу
U1560A Осциллографический пробник (1:1), CAT III, 300 V
U1561A Осциллографический пробник (10:1), CAT III, 600 V
U1562A Осциллографический пробник (100:1), CAT III, 600 V
U1572A Литий-полимерная батарея
U1573A Настольное зарядное устройство и литий$полимерная батарея
U1574A Адаптер сети переменного тока
U1575A Настольное зарядное устройство
U1577A Кабель USB 2.0 (вилка Type-A - вилка Type-A)
U1591A Мягкая сумка для переноски
Технические характеристики
| Параметры | Значения |
|---|---|
| Система вертикального отклонения | |
| Полоса пропускания (–3 дБ) | 100 МГц |
| Погрешность коэффициента на постоянном токе | ±4% от полной шкалы (полная шкала эквивалентна 8 делениям) |
| Погрешность отсчета по курсору (два курсора) | ±{погрешность коэфф. усиления на пост. токе + 0,4 % от полной шкалы (~1 мл. р.)} |
| Время нарастания переходной характеристики | 3,50 нс (тип.) |
| Коэффициенты отклонения | от 2 мВ/дел до 50 В/дел |
| Максимальное входное напряжение | CAT III 600 V (с пробником 10:1) CAT III 300 V (прямое подключение к входу) |
| Смещение | ±4 делений |
| Динамический диапазон | ±8 делений |
| Входной импеданс | 1 МОм ±1%, ~ 22 pF ±3 пФ |
| Связь по входу | по переменному току (закрытый вход), по постоянному току (открытый вход) |
| Ограничение полосы пропускания | 10 кГц или 20 МГц (по выбору) |
| Развязка между каналами | CAT III 300 V (при одинаковом коэфф-те отклонения) |
| Пробники | U1560-60001: пассивный пробник 1:1 U1561-60001: пассивный пробник 10:1 U1562-60001: пассивный пробник 100:1 |
| Коэффициенты деления пробников | 1:1, 10:1, 100:1 |
| Выход сигнала для компенсации пробника | Частота около 1 кГц, напряжение около 5 В (размах) |
| Уровень шума (размах) (тип.) | 3% от полной шкалы или 5 мВ (большее из значений) |
| Погрешность установки напряжения смещения постоянного тока по вертикали | ±0,1 дел ±2,0 мВ ±0,5 % от установленного значения |
| Погрешность отсчета по курсору (один курсор) | ±{погрешность коэфф. усиления на пост. токе + погрешность установки напряжения смещения по вертикали +0,2 % от полной шкалы (~1/2 мл. разряда)} |
| Погрешность отсчета по курсору (два курсора) | ±{погрешность коэфф. усиления на пост. токе +0,4 % от полной шкалы (~1 мл. р.)} |
| Горизонтальная развертка | |
| Коэффициенты развертки | от 50 нс/дел до 50 с/дел |
| Разрешение | 100 пс (5 нс/дел) |
| Погрешность частоты опорного сигнала | 25 х 10-6 |
| Положения опорной точки на экране | слева, центр, справа |
| Диапазон задержки (предпусковая) | ширина экрана или 120 мкс (меньшее из значений) |
| Диапазон задержки (послепусковая) | от 50 мс до 500 с |
| Разрешение задержки | 100 пс (5 нс/дел) |
| Погрешность измерения времени задержки на одном канале между каналами | ±0,0025% от отсчёта ±0,17% от ширины экрана ±60 пс ±0,0025% от отсчёта ±0,17% от ширины экрана ±120 пс |
| Режимы развертки | Main (основная), Zoom (задержанная), XY, Roll (прокрутка) |
| Панорамирование и масштабирование | экран разделяется на две половины, в верхней половине экрана отображается основная развертка, а в нижней - увеличенный (растянутый) участок основной развертки |
| Система сбора данных | |
| Максимальная частота дискретизации | 1 Гвыб/с в режиме чередования двух каналов, 500 Mвыб/с для каждого канала |
| Максимальная глубина памяти сигнала | 120 Квыб в режиме чередования двух каналов, 60 Квыб на канал |
| Разрешение по вертикали | 8 бит |
| Обнаружение пиков | >10 нс |
| Число усреднений | Выбирается от 2 до 8192 с шагом степени числа 2 |
| Фильтр | Ограничение по полосе пропускания 10 кГц и 20 МГц |
| Интерполяция | (Sin x)/x |
| Система запуска | |
| Источники | каналы 1, 2, внешний |
| Режимы запуска | Auto (автоматический), Normal (по условиям запуска), Single (однократный) |
| Виды запуска | по перепаду, глитчу, ТВ сигналу, N-му перепаду, условиям шин CAN, LIN |
| Автонастройка (Autoscale) | Обнаружение и отображение всех активных каналов. Установка режима запуска по перепаду в канале с наибольшим номером, установка коэффициента отклонения и коэффициента развёртки для отображения примерно 2 периодов сигнала. Требования к сигналу: напряжение > 10 мВ (размах), коэффициент заполнения > 0,5 %, частота > 50 Гц. |
| Время удерживания запуска | от ~ 60 нс до 10 с |
| Пределы уровня запуска | ±6 делений от центра экрана |
| Чувствительность запуска не менее 10 мВ/дел менее 10 мВ/дел |
0,5 деления больше 1 дел или 5 мВ |
| Погрешность уровня запуска | ±0,5 деления |
| Вид связи в тракте запуска | AC (по переменному току, ~10 Гц), DC (по постоянному току), LF Reject (подавление НЧ помех ~35 кГц), HF Reject (подавление ВЧ помех ~35 кГц) |
| Внешний запуск входной импеданс макс. входное напряжение диапазон уровней запуска полоса |
1МОм, ~10 пФ CAT III 300 V при связи по постоянному току: ±5 В 100 кГц |
| Функциональные возможности измерений | |
| Автоматические измерения | задержка, коэффициент заполнения для положительных и отрицательных импульсов, длительность фронта/среза, частота, период, фазовый сдвиг, значение времени, соответствующее максимуму/минимуму, длительность положительного/отрицательного импульса, амплитуда, среднее значение, уровень основания/вершины, среднее значение за период, макс./мин. значение, выброс за фронтом, размах, выброс до фронта, среднее квадратическое отклонение, СКЗ напряжения, активная/ кажущаяся/реактивная мощность, коэфф-т мощности |
| Математические функции | CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 х CH2, CH1/CH2, CH2/CH1, d/dt (CH1), d/dt (CH2), ∫(CH1)dt, ∫(CH2)dt |
| Курсоры | Устанавливаются вручную или автоматически для отсчета разности значений напряжения или времени |
| Число точек БПФ | 1024 |
| Виды весовой обработки (окна) | прямоугольная, Хэннинга, Хэмминга, Блэкмана-Харриса, плоской вершины |
| Система отображения | |
| Дисплей | 5,7-дюймовый ЖК дисплей на тонкоплёночных транзисторах с разрешением VGA и возможностью просмотра даже при ярком солнечном свете |
| Разрешение | VGA (область экрана): 640 х 480 |
| Функции управления | включение/выключение векторов, интерполяции sin x/x, бесконечного послесвечения, управление интенсивностью задней подсветки, цветовая коррекция, очистка дисплея |
| Часы реального времени | возможность установки пользователем времени и даты |
| Встроенная оперативная справочная система | функциональная подсказка, отображаемая при нажатии клавиши Help |
| Запоминающие устройства | |
| Запоминание/вызов (энергонезависимая память) | внутреннее запоминающее устройство позволяет запоминать и вызывать 10 конфигураций установок органов управления и графиков сигнала |
| Тип и формат запоминаемых данных | хост-порт USB 2.0 Full Speed форматы изображения: .bmp (8 и 24 бита), .png (24 бита) формат данных: .csv |
| Порты ввода/вывода | хост-порт USB 2.0 full-speed, порт устройства USB 2.0 full-speed |
| Совместимость с принтерами | PCL Inkjet, PCL Laser |
| Технические характеристики мультиметра | |
| Базовые функции | |
| Разрешение | 10000 отсчетов, авт. определение полярности |
| Автоматический/ручной выбор пределов | Да |
| Измерение истинных СКЗ | Да |
| Измерения | |
| Напряжение пост. тока | Пределы: от 1000,0 мВ до 1000,0 В Погрешность: 0,09% + 5 е.м.р. |
| Напряжение переменного тока | Пределы: от 1000,0 мВ до 1000,0 В Погрешность: 1,0% + 5 е.м.р. Полоса частот: от 40 Гц до 1 кГц |
| СКЗ суммы напряжения перем. и постоянного тока | Пределы: от 1000,0 мВ до 1000,0 В Погрешность: 1,2% + 10 е.м.р. Полоса частот: от 40 Гц до 1 кГц |
| Испытание диодов | Предел: 1 В, прибор будет издавать звуковой сигнал, когда значение отсчета ниже ~ 50 мВ |
| Неразрывность электрических цепей | Прибор будет издавать звуковой сигнал, когда сопротивление < 10 Ом |
| Сопротивление | Пределы: от 1000,0 Ом до 100,00 МОм Погрешность: 0,9% + 3 е.м.р. |
| Емкость | Пределы: от 1000,0 нФ до 10,000 мФ Погрешность: 2% + 4 е.м.р. |
| Температура с термопарой типа К | Пределы: от минус 50°C до 1000°C Погрешность: 2% + 2°C |
| Частота | Пределы: от 100,00 Гц до 1000,0 кГц Погрешность: 0,03% + 3 е.м.р. |
| Регистратор данных | |
| Источник | результаты измерений осциллографа и цифрового мультиметра |
| Общие характеристики | |
| Сетевой адаптер | напряжение сети питания: 50/60 Гц, от 100 до 240 В, переменного тока, 1,6 А; выходное напряжение: 12 В постоянного тока |
| Батарея | перезаряжаемая литий-ионная (Li-Ion) батарея 10,8 В, время работы: 3 часа |
| Рабочие условия эксплуатации | |
| Температура | от 0 до 50 °С (только с батареей) от 0 до 40 °С (с сетевым адаптером) |
| Относительная влажность | от 0 до 80% (от 0 до 35 °С от 0 до 50% (от 35 до 40/50 °С) |
| Высота над уровнем моря | до 2000 м |
| Степень загрязнения | 2 |
| Предельные условия (хранение) | |
| Температура | от –20 °С до 70 °С |
| Относительная влажность | от 0 до 80% |
| Высота над уровнем моря | до 15000 м |
| Механическая вибрация | протестировано на соответствие IEC 60068-2-27 |
| Механический удар | протестировано на соответствие IEC 60068-2-6, IEC 60068-2-64 |
| Соответствие требованиям по технике безопасности | IEC 61010-1:2001/EN 61010-1:2001 |
| Соответствие требованиям ЭМС | IEC 61326-1:2005/EN 61326-1:2006 |
| Степень защиты оболочки оборудования | соответствует степени защиты IP 41 в соответствии IEC 60529 |
| Габаритные размеры | 183 мм х 270 мм х 65 мм |
| Масса | < 2,5 кГ |
