Ручной цифровой осциллограф U1602B (Keysight Technologies, США)
Портативный цифровой осциллограф-мультиметр U1602B представляет собой компактный и многофункциональный прибор, сочетающий сразу несколько технических решений: 2-канальный осциллограф, цифровой мультиметр истинных СКЗ и реальновременной регистратор данных.
Осциллограф U1602B пришел на замену предыдущей модели U1602A (Agilent Technologies).Отличительные особенности модели U1602B
- Решение "три в одном": 2-канальный осциллограф, цифровой мультиметр истинных СКЗ и регистратор данных
- Большой цветной дисплей 4,5 дюйма (11,4 см)
- Частота дискретизации до 200 Мвыб/с
- Глубина памяти сигнала 125000 выб/канал
- Масштабирование и математические функции над сигналами двух каналов (включая БПФ для U1604B)
- Интерфейс USB 2.0 Full Speed в стандартной комплектации
Ручной цифровой осциллограф U1602B с полосой пропускания 20 МГц предназначен для специалистов, занимающихся автоматизацией в различных отраслях промышленности, управлением технологическими процессами, техническим обслуживанием и ремонтом оборудования, сервисным обслуживанием автомобилей.
Четкое распознавание исследуемых сигналов
Возможность четкой идентификации исследуемых сигналов на одном из двух каналов благодаря большому ЖК экрану с размером 4,5 дюйма (11,4 см) и разрешением 320 х 240 точек.
Эффективный захват и точная локализация сигналов
С реальновременной частотой дискретизации до 200 Мвыб/с можно эффективно захватывать аномалии. Глубокая память 125 Кбайт на канал серии U1600B позволяет захватывать
неповторяющиеся сигналы в течение длительных временных интервалов. Развитые виды запуска (запуск по перепаду, по длительности импульса, по кодовому слову и по видеосигналу)
еще больше способствуют быстрой локализации событий.
22 автоматических измерения
Можно одновременно выполнять и отображать результаты четырех различных видов измерений из 22 доступных автоматических видов измерений.
Память для запоминание сигналов и настроек прибора
До 10 сигналов и установок конфигурации можно запомнить и вызвать в любое время для экономии времени испытаний.
Можно также запомнить сигналы и установки в накопителе с интерфейсом USB через хост-порт USB прибора.
Встроенные функции цифрового мультиметра
Осциллографы серии U1600B могут выполнять функции цифрового мультиметра истинных СКЗ с полной шкалой до
6000 отсчетов с широким набором измерительных функций, включая измерение напряжения, сопротивления, емкости, температуры, испытание диодов, проверку неразрывности цепей.
Удобные и простые средства подключения к ПК
Осциллографы серии U1600B поставляются с портом USB 2.0 Full Speed в стандартной комплектации. Вместе с программой PC Link, включенной в комплект поставки, это позволяет
дистанционно управлять прибором и обмениваться данными с ПК. Используя программу PC Link, можно также
выполнять запоминание, вызов и документирование данных.

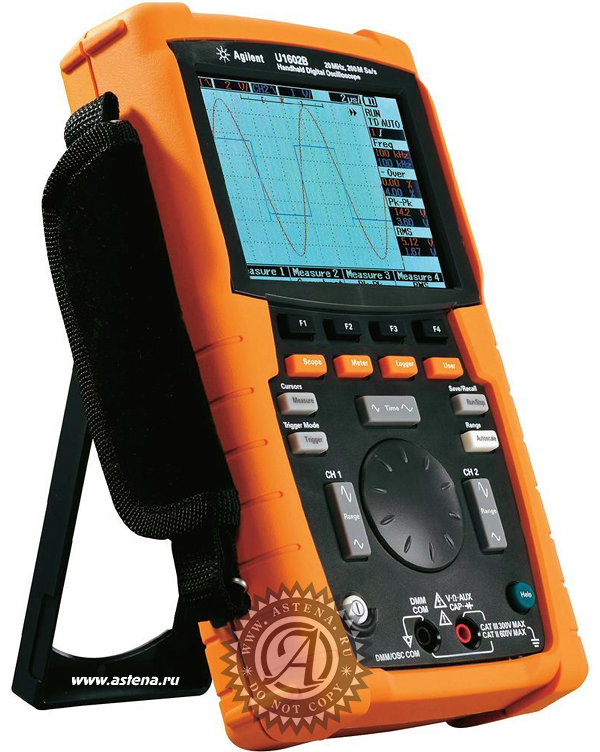

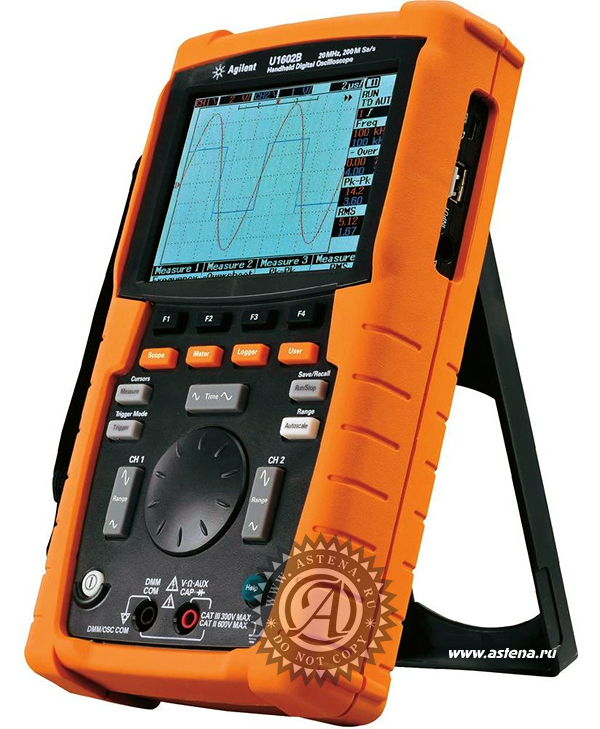

Ручной цифровой осциллограф U1602B
Информация для заказа
U1602B Ручной цифровой осциллограф с полосой пропускания 20 МГц
Принадлежности, поставляемые по дополнительному заказу
U1560A Осциллографический пробник (1:1), CAT III, 300 ВU1561A Осциллографический пробник (10:1), CAT III, 600 В
U1562A Осциллографический пробник (100:1), CAT III, 600 В
U1580A Измерительные щупы для мультметра
U1571A Ni-MH батарея, 7,2 В, 4500 мА
U1590A Мягкая сумка для переноски
U1583A Токовые клещи для измерения силы переменного тока
U1586A Адаптер для измерения температуры
Опция 001 Порт USB 2.0 Full Speed (хост)
Технические характеристики
| Параметры | Значения |
|---|---|
| Дисплей | 4,5 дюйма (11,4 см) |
| Число осциллогр. каналов | 2 |
| Полоса пропускания | от 0 до 20 МГц |
| Максимальная частота дискретизации | 100 Mвыб/с на канал; 200 Мвыб/с в режиме чередования двух каналов |
| Максимальная длина записи | До 125000 выб, просматриваемых на экране с функцией масштабирования |
| Функции курсоров и масштабирования | Да |
| Математические функции над сигналами 2 каналов | CH1 + CH2, CH1 - CH2, CH2 - CH1 |
| Быстрое преобразование Фурье (весовая функция) | Нет |
| Внутреннее запоминающее устройство осциллографа | до 10 установок конфигурации и графиков |
| Измерения осциллографа | до 22 видов измерений |
| Связь по входу | закрытый вход, открытый вход, заземление входа |
| Коэффициенты развёртки | от 50 нс/дел до 50 с/дел |
| Время нарастания | < 17,5 нс |
| Разрешение | 2 нс |
| Входной импеданс | 1 МОм, емкость < 20 пФ |
| Виды запуска | по перепаду, длительности импульса, кодовому слову, видеосигналу |
| Режимы запуска | Auto (автоматический), Normal (по условиям запуска), Single (однокр.) |
| Число отсчетов полной шкалы мультиметра | 6000 отсчетов |
| Измерение напряжения постоянного тока, истинного СКЗ напряжения переменного тока | 600 В макс. |
| Измерение сопротивления | 60 МОм макс. |
| Измерение ёмкости | 300 мкФ макс |
| Источник для регистратора данных | Результаты измерений цифрового мультиметра |
| Метод записи регистратора данных | Выбор для регистрации минимального, максимального или среднего значения |
| Длина записи | 250 выб |
| Временной интервал записи | от 150 секунд до 20 дней |
| Интерфейс USB (хост) для внешней памяти | Опция |
| Интерфейс | USB 2.0 Full Speed |
| Батарея | Ni-MH, 7,2 В, 4500 мА |
| Соответствие требованиям безопасности | CAT III 300 В, CSA, CE |
