Ручной многофункциональный калибратор-мультиметр U1401A Agilent Technologies
Многофункциональный калибратор U1401A компании Agilent обладает полным набором возможностей, которые необходимы для быстрого выполнения приемочных испытаний, технического обслуживания или поиска неисправностей оборудования технологического контроля. U1401A обеспечивает легкость перемещения и проведения испытаний с использованием только одного прибора с прочной конструкцией, обладающего большим количеством функций.
Особенности U1401AДвухстрочный ЖК дисплей с яркой задней подсветкой
Одновременное использование источника и измерителя
Биполярный выход напряжения и тока, выход генератора сигналов прямоугольной формы, выход ступенчатого изменяющегося сигнала, выход пилообразного напряжения
Полнофункциональный цифровой мультиметр с возможностью измерения температуры и частоты
Удерживание отсчета и регистрация минимального, максимального и среднего значений
Регистрация данных при подключении к ПК с помощью кабеля IR-USB, поставляемого по дополнителному заказу
Встроенная функция заряда батареи
U1401A обеспечивает легкость перемещения, заключая в себе два прибора
Почти всегда калибровка средств автоматизации технологических процессов требует одновременных измерений с использованием цифрового мультиметра. Калибратор/измеритель U1401A компании Agilent заключает в себе два прибора и позволяет проводить калибровку во время измерения. Поместив U1401A в прочную сумку для переноски, пользователь готов к перемещению.
Полнофункциональный цифровой мультиметр
Калибратор/измеритель U1401A поставляется с широким набором функций измерений цифрового мультиметра, включая измерение напряжения и тока с учетом постоянной и переменной составляющих, измерение сопротивления, частоты, испытание диодов и неразрывности электрических цепей. Прибор также оснащен функциями регистрации данных, такими как удерживание отсчета, регистрация минимального/ максимального/среднего значений, регистрация данных при подключении к ПК.
Имеет прочную конструкцию и испытан на соответствие строгим стандартам
U1401A поставляется в комплекте с надежным защитным чехлом и испытан на соответствие жестким промышленным стандартам. Кроме того, каждый калибратор/измеритель U1401A поставляется с 3-х летней гарантией, и пользователь может быть уверен в достоверности решений задач калибровки.

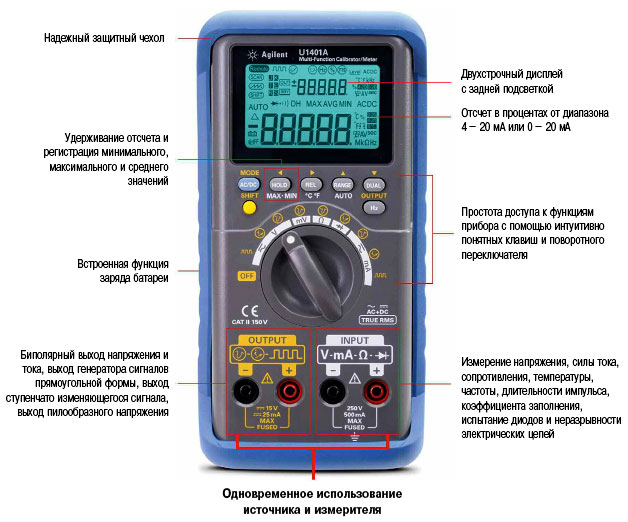

Органы управления калибратора U1401A
U1401A Agilent Technologies

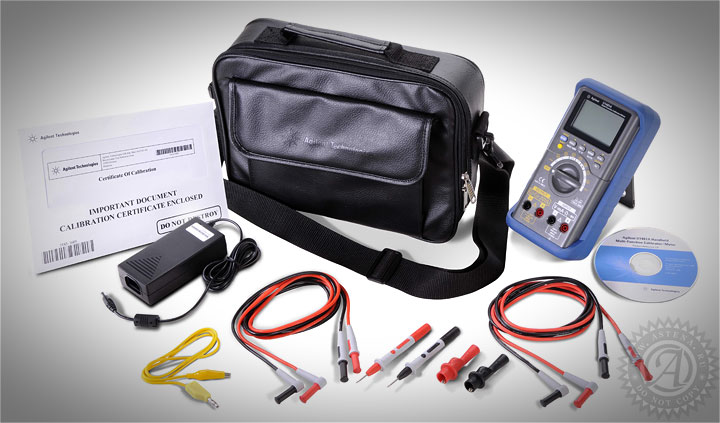

Комплектация калибратора-мультиметра U1401A
Принадлежности, входящие в стандартный комплект поставки U1401A
Руководство по быстрому вводу вэксплуатацию
Сертификат калибровки
Стандартный комплект измерительных щупов для калибратора/измерителя
Желтый измерительный щуп для режима имитации токовой петли
Защитный чехол
Сумка для переноски
Аккумуляторная батарея
Адаптер сети переменного/постоянного тока и сетевой шнур (соответствует стране, в которую поставляется прибор)
Компакт-диск Product Reference
ПО регистрации данных (на компакт-диске Product Reference)
Дополнительные принадлежности к прибору U1401A
U5481A Кабель IR-USB
U1186A Термопара K-типа и адаптер
U1181A Погружной температурный пробник
U1182A Промышленный датчик для измерения температуры поверхностей
U1183A Датчик температуры воздуха
U1160A Стандартный комплект измерительных щупов
U1161A Расширенный комплект измерительных щупов
U5402A Желтый измерительный щуп для режима имитации токовой петли

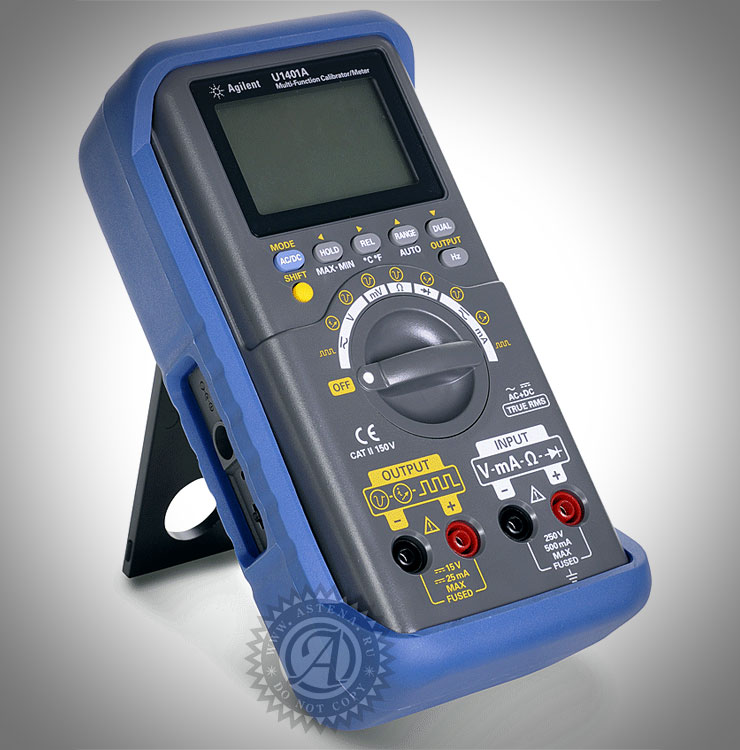

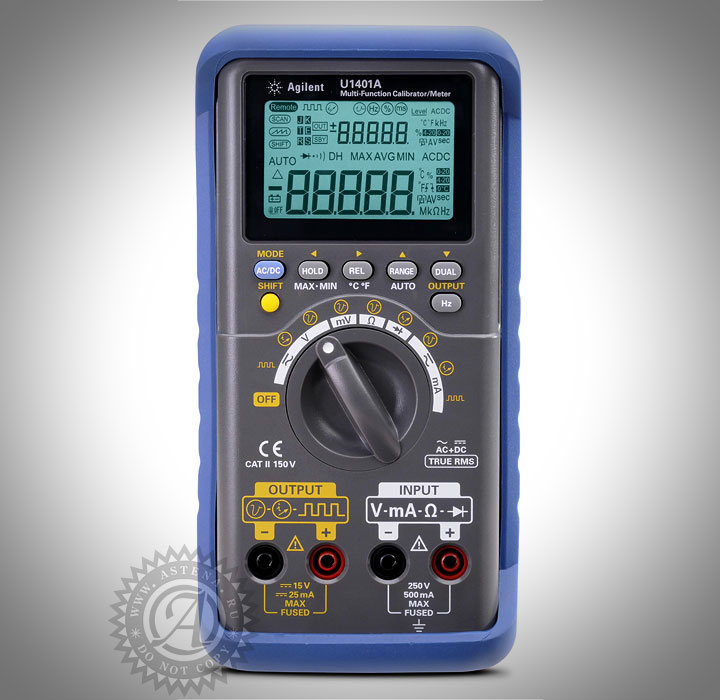

Фотографии калибратора-мультиметра U1401A
Производитель калибратора-мультиметра U1401A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения |
|---|---|
| Технические характеристики измерения напряжения | |
| Напряжение постоянного тока [1] | |
| Предел измерения | 50 мВ (разрешение 1 мкВ, погрешность 0,05%+50 [2]) 500 мВ (разрешение 10 мкВ, погрешность 0,03% + 5) 5 В (разрешение 0,1 мВ, погрешность 0,03% + 5) 50 В (разрешение 1 мВ, погрешность 0,03% + 5) 250 В (разрешение 10 мВ, погрешность 0,03% + 5) |
| Напряжение переменного тока [3] (Истинное СКЗ: от 5% до 100% от предела измерения) | |
| Предел измерения | 50 мВ (разрешение 1 мкВ, погрешность: от 45 Гц до 5 кГц; 0,7% + 40
от 5 кГц до 20 кГц: 1,5% + 40) 500 мВ (разрешение 10 мкВ, погрешность: от 45 Гц до 5 кГц; 0,7% + 40 от 5 кГц до 20 кГц: 1,5% + 40) 5 В (разрешение 0,1 мВ, погрешность: от 45 Гц до 5 кГц; 0,7% + 40 от 5 кГц до 20 кГц: 1,5% + 40) 50 В (разрешение 1 мВ, погрешность: от 45 Гц до 5 кГц; 0,7% + 40 от 5 кГц до 20 кГц: 1,5% + 40) 250 В (разрешение 10 мВ, погрешность: от 45 Гц до 5 кГц; 0,7% + 40 от 5 кГц до 20 кГц: 1,5% + 40) |
| Напряжение переменного
тока с учетом постоянной и переменной составляющих (Истинное СКЗ: от 5% до 100% от предела измерения) |
|
| Предел измерения | 50 мВ (разрешение 1 мкВ, погрешность: от 45 Гц до 5 кГц: 0,8% + 70
от 5 кГц до 20 кГц: 1,6% + 70) 500 мВ (разрешение 10 мкВ, погрешность: от 45 Гц до 5 кГц: 0,8% + 25 от 5 кГц до 20 кГц: 1,6% + 25) 5 В (разрешение 0,1 мВ, погрешность: от 45 Гц до 5 кГц: 0,8% + 25 от 5 кГц до 20 кГц: 1,6% + 25) 50 В (разрешение 1 мВ, погрешность: от 45 Гц до 5 кГц: 0,8% + 25 от 5 кГц до 20 кГц: 1,6% + 25) 250 В (разрешение 10 мВ, погрешность: от 45 Гц до 5 кГц: 0,8% + 25 от 5 кГц до 20 кГц: 1,6% + 25) |
| Защита от перегрузки | 250 В СКЗ |
| [1] Входной импеданс: 10 МОм (номинально) для предела 5 В и выше, 1 ГОм (номинально) для предела 50/500 мВ. [2] Значение погрешности может быть улучшено до 0,05% + 5. Следует всегда использовать функцию относительных измерений (Relative) для компенсации температурных эффектов перед началом измерения сигнала. [3] Входной импеданс: 1,1 МОм с параллельной емкостью < 100 пФ (номинально) для предела 5 В и выше, 1 ГОм (номинально) для предела 50/500 мВ. Пик-фактор ≤ 3. |
|
| Технические характеристики измерения силы тока | |
| Сила постоянного тока | |
| Предел измерения | 50 мА (разрешение 1 мкА; погрешность 0,03% + 5 [1]; напряжение на нагрузке/
шунтирующее сопротивление 0,06 В (1 Ом)) 500 мА (разрешение 10 мкА; погрешность 0,03% + 5 [1]; напряжение на нагрузке/ шунтирующее сопротивление 0,6 В (1 Ом)) |
| Сила
переменного тока [2] (Истинное СКЗ: от 5% до 100% от предела измерения) |
|
| Предел измерения | 50 мА (разрешение 1 мкА; погрешность - от 45 Гц до 5 кГц: 0,6% + 20; напряжение на нагрузке/
шунтирующее сопротивление 0,06 В (1 Ом)) 500 мА (разрешение 10 мкА; погрешность - от 45 Гц до 5 кГц: 0,6% + 20; напряжение на нагрузке/ шунтирующее сопротивление 0,6 В (1 Ом)) |
| Сила переменного тока
с учетом постоянной и
переменной составляющих [2] (Истинное СКЗ: от 5% до 100% от предела измерения) |
|
| Предел измерения | 50 мА (разрешение 1 мкА; погрешность - от 45 Гц до 5 кГц: 0,7% + 25; напряжение на нагрузке/
шунтирующее сопротивление 0,06 В (1 Ом)) 500 мА (разрешение 10 мкА; погрешность - от 45 Гц до 5 кГц: 0,7% + 25; напряжение на нагрузке/ шунтирующее сопротивление 0,6 В (1 Ом)) |
| Защита от перегрузки | 250 В, 630 мА Быстродействующий предохранитель |
| [1] Следует всегда использовать функцию относительных измерений (Relative) для компенсации температурных эффектов перед началом измерения
сигнала. Если эта функция не используется, погрешность может ухудшиться до 0,03% + 25. Температурные эффекты могут проявляться в следующих
случаях: Режим стабилизации напряжения, режим стабилизации тока или генерация сигнала прямоугольной формы Неправильная эксплуатация прибора. Например, функции измерения сопротивления, испытания диодов, или измерения малого (мВ) напряжения используются для измерения сигналов с высоким напряжением, превышающим 250 В. После окончания заряда батареи. После измерения силы тока более 50 мА. [2] Пик-фактор ≤ 3. |
|
| Измерения температуры | |
| Тип термопары | К |
| Предел измерения | От -40 °C до 1372 °С (разрешение 0,1 °C; погрешность 0,3% + 3 °C) |
| Защита от перегрузки | 250 В СКЗ |
| Измерения сопротивления | |
| Приведенные ниже технические характеристики измерения сопротивления гарантируются, если максимальное значение напряжения разомкнутой цепи не превышает +4,8 В. | |
| Предел измерения | 500 Ом (разрешение 0,01 Ом; погрешность: 0,15% + 8 [2]; минимальный входной ток 0,45 мА) 5 кОм (разрешение 0,1 Ом; погрешность: 0,15% + 5 [2]; минимальный входной ток 0,45 мА) 50 кОм (разрешение 1 Ом; погрешность: 0,15% + 5 [2]; минимальный входной ток 45 мкА) 500 кОм (разрешение 10 Ом; погрешность: 0,15% + 5 [2]; минимальный входной ток 4,5 мкА) 5 МОм (разрешение 0,1 кОм; погрешность: 0,15% + 5 [2]; минимальный входной ток 450 нА) 50 МОм (разрешение 1 кОм; погрешность: 1% + 8 [3]; минимальный входной ток 45 нА) |
| Защита от перегрузки | 250 В СКЗ |
| Испытания диодов и неразрывности электрических цепей | |
| Защита от перегрузки при испытании диодов 250 В СКЗ, прибор будет издавать звуковой сигнал, когда значение отсчета ниже приблизительно 50 мВ. При испытании электрических цепей на неразрывность прибор будет издавать звуковой сигнал, когда сопротивление ниже 10,00 Ом. | |
| Разрешение | 0,1 мВ |
| Погрешность | 0,05% + 5 |
| Испытательный ток | Приблизительно 0,45 мА |
| Напряжение разомкнутой цепи | < +4,8 В постоянного тока |
| Характеристики режима захвата пиковых значений сигнала | |
| Длительность сигнала | Одиночное событие > 1 мс |
| Погрешность для всех пределов измерения напряжения и силы постоянного тока | 2% + 400 на всех пределах |
| [1] Значения погрешности нормированы только для режима измерителя, исключая допустимое отклонение при измерении с помощью термопары, и с
учетом того, что прибор находится в рабочей зоне по крайней мере 1 час. [2] Значения погрешности нормированы после применения функции относительных измерений (Relative) для компенсации влияния сопротивления испытательных проводов и температурных эффектов. [3] Значения погрешности нормированы для относительной влажности воздуха <60%. |
|
| Характеристики измерения частоты | |
| Предел измерения | 100 Гц (разрешение 0,001 Гц) 1 кГц (разрешение 0,01 Гц) 10 кГц (разрешение 0,1 Гц) 100 кГц (разрешение 1 Гц) 200 кГц (разрешение 1 кГц) |
| Погрешность (для всех пределов) | 0,02% + 3 |
| Минимальное значение частоты входного сигнала | 1 Гц |
| Защита от перегрузки | 250 В СКЗ |
| Чувствительность измерения частоты и уровень запуска при измерении напряжения | |
| Предел измерения силы тока входного сигнала | 50 мВ 500 мВ 5 В 50 В 250 В |
| Минимальное значение чувствительности (СКЗ синусоидального сигнала): | |
| От 1 Гц до 100 кГц | 15 мВ 35 мВ 0,3 В 3 В 30 В |
| >100 кГц | 25 мВ 50 мВ 0,5 В 5 В - |
| Уровень запуска при связи по постоянному току: | |
| <20 кГц | 20 мВ 60 мВ 0,6 В 6 В 60 В |
| От 20 кГц до 200 кГц | 30 мВ 80 мВ 0,8 В 8 В - |
| Чувствительность измерения частоты при измерении силы тока | |
| Предел измерения напряжения входного сигнала | 50 мА 500 мА |
| Минимальное значение чувствительности
(СКЗ синусоидального сигнала) От 30 Гц до 20 кГц |
2,5 мА 25 мА |
| Измерение коэффициента заполнения и длительности импульса | |
| Функция | Коэффициент заполнения Длительность импульса [2] |
| Режим | Связь по постоянному току (предел измерения от 0,1% до 99,9%) Связь по переменному току (предел измерения От 5% до 95%) |
| Погрешность при отсчете, соответствующем полной шкале прибора | 0,3% на кГц + 0,3% 0,2% + 3 |
| [1] Значения погрешности приведены для случая входного сигнала прямоугольной формы 5 В на пределе измерения напряжения постоянного тока 5 В. [2] Длительность импульса должна превышать 10 мкс, а предел измерения длительности импульса определяется частотой сигнала |
|
| Технические характеристики выхода | |
| Значения погрешности нормированы как ± (% от отсчета + n е.м.р.), где е.м.р. - цена единицы младшего разряда отображаемого отсчета, при температуре окружающей среды 23 °С ± 5 °С, при относительной влажности воздуха менее 80% и по истечении не менее пяти минут времени установления рабочего режима. Максимальный уровень защиты от входного напряжения 30 В постоянного тока. | |
| Выходы постоянного напряжения и постоянного тока | |
| Режим стабилизации напряжения (CV): | |
| Предел | ± 1,500 В (разрешение 0,1 мВ; погрешность 0,03% + 3; мин. значение
выходного синала 25 мА или выше [1]) ± 15,000 В (разрешение 1 мВ; погрешность 0,03% + 3; мин. значение выходного синала 25 мА или выше [1]) |
| Режим стабилизации тока (CC): | |
| Предел | ± 25,000 мА (разрешение 1 мкА; погрешность 0,03% + 5; мин. значение выходного синала 12 В или выше [2][3]) |
| Выход генератора сигналов прямоугольной формы | |
| Частота (Гц): | |
| Предел | 0,5, 1, 2, 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 200, 240, 300, 400, 480, 600, 800, 1200, 1600, 2400, 4800 |
| Разрешение | 0,01 |
| Погрешность | 0,005% +1 |
| Коэффициент заполнения (%) [4]: | |
| Предел | От 0,39% до 99,60% |
| Разрешение | 0,390625% |
| Погрешность | 0,01% + 0,2% [5] |
| Длительность импульса (мс) [4]: | |
| Предел | 1/Частота |
| Разрешение | Предел/256 |
| Погрешность | 0,01% + 0,3 мс |
| Амплитуда (В): | |
| Предел | 5 В, 12 В ±5 В, ±12 В |
| Разрешение | 0,1 В |
| Погрешность | 2% + 0,2 В 2% + 0,4 В |
| [1] Коэффициент влияния нагрузки: 0,012 мВ/мА при напряжении выходного сигнала 1,5 В. [2] Коэффициент влияния нагрузки: 1 мкА/В. Минимальное значение напряжения выходного сигнала рассчитывается, исходя из силы тока 20 мА на нагрузке 600 Ом. [3] Если токовая петля имеет мощность 24 В, минимальное значение выходного напряжения 24 В достигается за счет тока 20 мА на нагрузке 1200 Ом (при использовании желтого измерительного щупа). [4] Длительность положительного или отрицательного импульса должна превышать 50 мкс, чтобы была возможность подстройки коэффициента заполнения или длительности импульса под различные значения частоты. В противном случае значения погрешности и предела будут отличаться от гарантированных. [5] Для частот сигнала более 1 кГц к погрешности следует дополнительно прибавить 0,1% на кГц. |
|
| Общие характеристики U1401A | |
| Дисплей | Основной и дополнительный дисплеи являются 5-разрядными ЖК дисплеями с максимальным разрешением 51000 отсчетов и автоматической индикацией полярности. Имеется возможность включения задней подсветки |
| Источник питания | Перезаряжаемые Ni-MH батареи 9,6 В: 8 батарей х 1.2 В. Без кадмия, свинца
или ртути Внешний адаптер переменного/постоянного тока: входное напряжение переменного тока от 100 В до 240 В, 50/60 Гц, выходное напряжение постоянного тока 24 В/2,5 А. |
| Потребляемая мощность | При заряде батарей: 9,3 ВА (тип.) Обеспечение постоянного тока при уровне 25 мА, максимальная нагузка: 5,5 ВА (тип.) при питании от адаптера переменного/постоянного тока 24 В; 2,4 ВА (тип.) при питании от батарей 9,6 В Только в режиме измерителя: 1,8 ВА (тип.) при питании от адаптера переменного/ постоянного тока 24 В; 0,6 ВА (тип.) при питании от батарей 9,6 В |
| Время работы от батарей | При условии полностью заряженных Ni-MH батарей: В режиме измерителя: приблизительно 20 часов В режиме источник/измеритель: приблизительно 4 часа При падении напряжения батарей ниже 9 В (приблизительно) появится значок +- |
| Время заряда батарей | Приблизительно 3 часа при температуре окружающей среды от 10 °C до 30 °C ПРИМЕЧАНИЕ: требуется более продолжительное время заряда, если батарея полностью разряжена. |
| Скорость измерений | 3 отсчета/с, за исключением следующих видов измерений: Измерение с учетом постоянной и переменной составляющих: 1 отсчет/с Измерение частоты и коэффициента заполнения (>1 Гц): 1 отсчет/с Измерение длительности импульса (>1 Гц): от 0,25 до 1 отсчета/с |
| Коэффициент подавления помех общего вида (CMRR) | > 90 дБ на постоянном токе, 50/60 Гц ± 0,1% (при разбалансе 1 кОм) |
| Коэффициент подавления помех нормального вида (NMRR) | > 60 дБ на постоянном токе, 50/60 Гц ± 0,1% |
| Рабочие условия эксплуатации | От 0 °С до 40 °С; при относительной влажности воздуха до 80% для температур до 31 °С, допустимые значения относительной влажности линейно убывают до 50% при температуре 40 °С |
| Условия хранения | От -20 °С до 60 °С без батарей; при относительной влажности от 5% до 80% без конденсации влаги |
| Высота | От 0 до 2000 м над уровнем моря |
| Соответствие стандартам безопасности | IEC61326-2-1:2005/EN61010-1:2001 (2-е издание), CAN/CSA-C22.2 No. 61010-1-04, ANSI/UL61010-1:2004, категория защиты от перегрузки по напряжению CAT II 150 В, степень загрязнения 2 |
| Соответствие требованиям по электромагнитной совместимости | IEC61326-2-1:2005/EN61326-2-1:2006, ICES-001:2004, AS/NZS CISPR11:2004 |
| Габаритные размеры (В х Ш х Г) | 192 мм х 90 мм х 54 мм |
| Масса | 0,98 кг с чехлом и батареями |
| Калибровка | Рекомендуемый межкалибровочный интервал - 1 год |
| Гарантийный срок U1401A | 3 года для калибратора/измерителя U1401A 3 месяца для принадлежностей, входящих в стандартный комплект поставки, если не указано иное |
