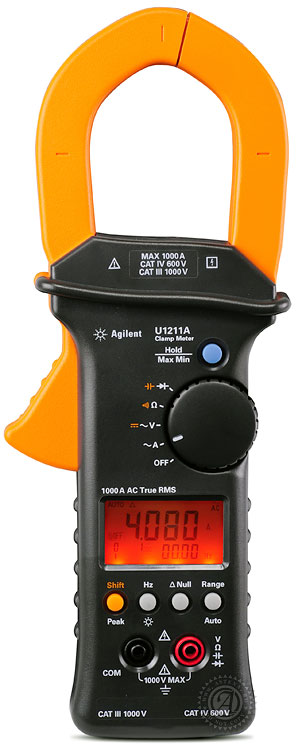

Клещи токоизмерительные U1211A Agilent Technologies (США)
Токовые клещи серии U1210 расширяют линейку ручных приборов Agilent эконом-класса (LCI), позволяя измерять большие токи. Клещи имеют большой обхват для удобства измерений, обладают всеми функциями цифрового мультиметра и комплектуются пробниками с 4 наконечниками.
Основные характеристики токовых клещей серии U1210A (U1211A, U1212A, U1213A)
Легкие, точные и безопасные для измерения тока
Обхват 52 мм для толстых кабелей
Измерение тока до 1000 А (AC, DC, AC + DC)
Категории безопасности CAT III 1000V, CAT IV 600V
Поиск неисправностей с помощью функций цифрового мультиметра
Широкодиапазонные измерения множества параметров (ток, напряжение, сопротивление, частота, тестирование диодов и целостности цепи)
Автоматический выбор диапазонов
Функция удержания показаний
Измерение температуры и емкости
Большой дисплей с яркой подсветкой
Органы управления U1211A
Измерения с помощью клещей Agilent U1211A
Комплектация U1211A:
Измерительные провода - 4 шт. (19 мм. щуп - 2 шт.; 4 мм. щуп - 2 шт.)
Мягкий кейс для переноски - 1 шт.
Инструкция по эксплуатации - 1 шт.
Сертификат калибровки - 1 шт.
Дополнительные опции U1211A (по заказу):
U1168A - испытательный комплект
U1162A - зажимы "крокодил"
U1175A - сумка для переноски
U1186A - термопара К-типа с адаптером
Подробные технические характеристики U1211A, англ. (pdf, 346 Kb)
Руководство по эксплуатации U1211A, англ. (pdf, 510 Kb)

Технические характеристики
Параметры | Значения |
---|---|
Напряжение постоянного тока | |
Диапазоны | 400 В (разрешение 1 мВ, погрешность 0,5%+5) 1000 В (разрешение 1 В, погрешность 0,5%+3) |
Входное сопротивление | 10 МОм |
Индикация перегрузки | 1000 В R.M.S |
Напряжение переменного тока | |
Диапазоны | 400 В (разрешение 1 мВ, погрешность 1%+5, 45-400 Гц) 1000 В (разрешение 1 В, погрешность 1%+5, 45-400 Гц) |
Входное сопротивление | 10 МОм |
Индикация перегрузки | 1000 В R.M.S |
Переменный ток | |
Диапазоны | 40 А (разрешение 0,01 А) 400 А (разрешение 0,1А) 400-700 А (разрешение 1 А) 700-1000 А (разрешение 1 А) |
Погрешности на диапазонах: | |
40 А | 45-65 Гц: 1,0%+10 65-400 Гц: 1,0%+10 400 Гц-1 кГц: 3,0%+10 |
400 А | 45-65 Гц: 1,0%+5 65-400 Гц: 1,0%+5 400 Гц-1 кГц: 3,0%+5 |
400-700 А | 45-65 Гц: 1,0%+5 65-400 Гц: 1,0%+5 400 Гц-1 кГц: 3,0%+5 |
700-1000 А | 45-65 Гц: 1,0%+5 65-400 Гц: none 400 Гц-1 кГц: none |
Измерение сопротивления | |
Диапазоны | 400 Ом (разрешение 0,1 Ом, погр. 0,5%+3, тестовый ток 0,8 мА) 4 кОм (разрешение 0,001 кОм, погр. 0,5%+3, тестовый ток 80 мкА) |
Тест диодов | |
Разрешение | 0,001 В |
Погрешность измерения | 0,5%+2 |
Тестовый ток | 0,8 мА |
Напряжение (открытие перехода) | от +3,1 В |
Измерение частоты | |
Диапазоны | 99,99 Гц (разрешение 0,01 Гц, погр. 0,2%+3, мин. частота 10 Гц) 999,9 Гц (разрешение 0,1 Гц, погр. 0,2%+3, мин. частота 10 Гц) 9,999 кГц (разрешение 0,001 кГц, погр. 0,2%+3, мин. частота 10 Гц) 99,99 кГц (разрешение 0,01 кГц, погр. 0,2%+3, мин. частота 10 Гц) 999,9 кГц (разрешение 0,01 кГц, погр. 0,2%+3, мин. частота 10 Гц) |
Измерение емкости | |
Диапазоны | 400 мкФ (разрешение 0,1 мкФ, погр. 2%+4) 4000 мкФ (разрешение 1 мкФ , погр. 3%+4) |
Индикация перегрузки | 1000 В R.M.S для тока < 0,3А |
Общие | |
Габариты | 106 мм х 273 мм х 43 мм |
Вес | 625 г. |
Дисплей | 4-разрядный, макс. кол-во отсчетов 4100 12 сегм. аналоговая шкала Автоматическая индикация полярности |
Питание | 9 В, батарея Индикатор разряда батареи - значение ниже 6 В Непрерывное время работы 60 ч. |
Диаметр клещей | 52 мм, максимальное значение |
Условия эксплуатации | Температура: -10°С ... +50°С Влажность: 0 ... 80% |
Условия хранения | Температура: -20°С ... +60°С Влажность: 0 ... 80% |
Категории безопасности | CAT III 1000V, CAT IV 600V |
