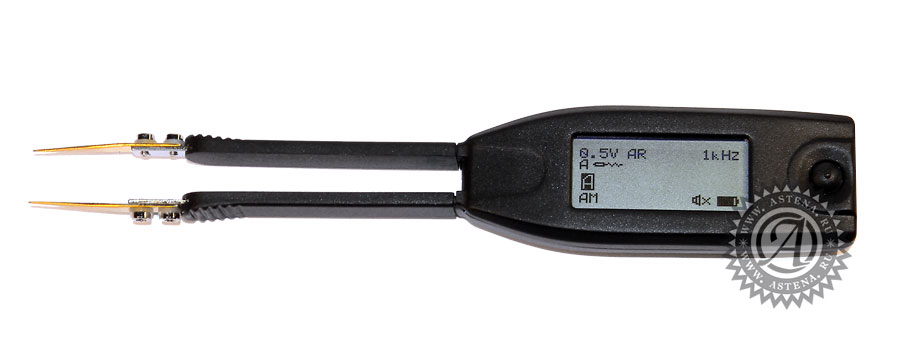

Пинцет ST-5 Smart Tweezers

Измеритель RLC Smart Twizeers ST5 представляет собой портативное устройство, выполненное в виде пинцета, для измерения импеданса. Прибор позволяет измерять сопротивление, емкость и индуктивность в диапазоне более 8 порядков величины. Основная погрешность прибора составляет менее 0,2% (по сопротивлению). Прибор работает на 4 (четырех) испытательных частотах. Работой измерителя управляет микроконтроллер, который задает условия измерения, обрабатывает данные, управляет отображением данных на дисплее и пользовательским интерфейсом. Уникальная конструкция изделия позволяет манипулировать SMT компонентами размером до 0201.
Благодаря очень низкому уровню паразитных помех при измерениях, в практическом использовании ST по точности превосходит большинство измерителей RLC. Вероятность возникновения ошибок, связанных с настройками, проводниками, наконечниками и т.д., сведена при измерениях к минимуму.

Пинцет ST5 пришел на замену снятым с производства моделям Smart Tweezers ST-AE и ST3 + STIC-SB.

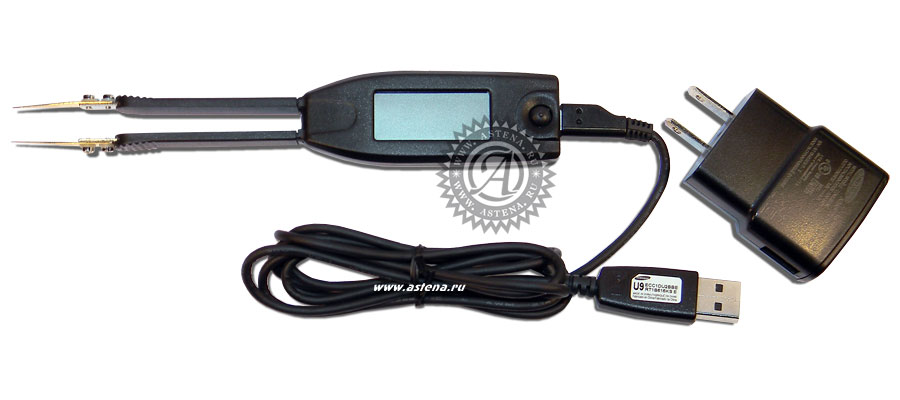

Пинцет ST-5 снабжен литий-полимерным аккумулятором. Для зарядки батареи используется штатное зарядное устройство (5В) или соединение с портом USB компьютера.

ST определяет импеданс компонента, измеряя напряжение на компоненте и протекающий через него ток. Комплексное отношение напряжения к току равняется комплексному импедансу. По его значению процессор расчитывает отображаемые параметры: R, С и L.

Напряжение, подаваемое на компонент, генерируется источником испытательного сигнала Vs. Для Vs можно задавать как амплитуду, так и частоту. На испытываемое устройство (ИУ) подается напряжение через последовательно включенное сопротивление источника Rs. Ток протекает через виртуальную землю усилителя тока AI и через то ко измерительный резистор Ri. На выходе AI вырабатывается сигнал пропорциональный I* Ri.
Напряжение на ИУ измеряется в отдельном сигнальном тракте (усилитель AU), за счет чего имитируется подключение по четырехпроводной кельвиновской схеме. Потенциальный и токовый сигналы обрабатываются аналого цифровым преобразователем (АЦП). В полученные значения вносятся поправки, задаваемые калибровочными коэффициентами, после чего результат преобразуется в импеданс и выводится на дисплей.
Существует возможность выбора из 4-х значений частот: 100 Гц, 120 Гц, 1,0 кГц и 10 кГц. Точность значения частоты на выходе равна 0,005%. Значение частоты устанавливается в меню или с помощью нажатия навигационной кнопки вправо.

Для выбора доступны три уровня выходного напряжения: 0,25 B(RMS), 0,5 B(RMS) и 1,0 B(RMS). Погрешность выходного напряжения равняется 2%.
Выходное напряжение подается на испытываемое устройство через комплексное сопротивление источника. Напряжение на контактах устройства всегда меньше либо равно выходному напряжению. Значения импеданса источника равны 62,5 Ом (R1), 1 кОм (R2), 16 кОм (R3).

Импеданс источника выбирается в зависимости от диапазона измерений. Для большого количества устройств, включая сопротивления, большинство конденсаторов и индукционных катушек, оптимальной величиной является 1,0 B(RMS). Для некоторых индуктивностей и резисторов необходимо установить значения 0,25 B(RMS) или 0,5 B(RMS). Для определенных устройств, например, конденсаторов Z5U на основе керамики, требуется специальное значение испытательного напряжения (для компонентов с напряжением 25 В - испытательное напряжение 0,5 B(RMS), а для компонентов < 16 В - испытательное напряжение 1,0 В).

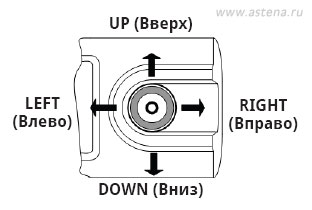

Кнопка навигации
Кнопка навигации предназначена для выбора функций или изменения настроек ST. Кнопка навигации может быть нажата в четырех направлениях (Вверх, Вниз, Влево, Вправо). Выбор осуществляется нажатием вдоль вертикальной оси (PRESS).

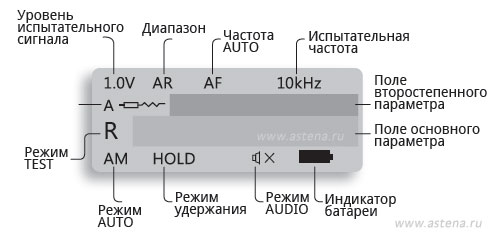

Быстрый доступ позволяет изменять параметры и режимы нажатиями кнопки навигации Вверх, Вниз, Влево и Вправо, без входа в главное меню, как показано на рисунке ниже.

• поле основного параметра
• поле второстепенного параметра
• поле испытательных параметров
• поле статуса прибора с индикатором режима испытаний

Поле основного параметра: расположено в центре экрана и использует символы наибольшего размера. В нем отображается основной параметр импеданса, обычно в формате 5 значащих цифр.
Поле второстепенного параметра: расположено прямо над полем основного параметра. В нем отображается второстепенный параметр.
Поле испытательных параметров: находится вверху экрана. На нем отображаются данные о текущих условиях тестирования: испытательной частоте, диапазоне, уровне испытательного сигнала, виде испытания.
Состояние прибора: внизу экрана находится поле статуса прибора, на котором отображается информация о текущем режиме испытания и настройках прибора: удержании, аудио и состоянии батареи.
Индикатор режима испытания: находится сразу слева от поля основного параметра.
Символы A, R, L, С, | Z |, ESR и Diode обозначают соответственно AUTO, сопротивление, индуктивность, емкость, импеданс, режим измерения ESR и режим проверки диодов.

Тип измерения и отображаемые параметры определяются установленным режимом измерения (R, L+R. C+R, C+D, L+Q, |Z|, ESR и AUTO).
Режим R: в поле основного параметра отображается сопротивление. Сопротивление представляет собой эквивалентное последовательное или параллельное сопротивление ИУ и выражается в единицах mΩ (мОм), Ω (Ом), kΩ (кОм), MΩ (МОм).
Режим L+RL (индуктивность + последовательное сопротивление): в поле основного параметра отображается индуктивность, а в поле второстепенного параметра - последовательное сопротивление. Индуктивность выражается в единицах: μН (мкГн), mН (мГн) или Н (Гн). Сопротивление представляет собой вещественную часть импеданса и выражается в единицах mΩ (мОм) или Ω (Ом).
Режим L+Q (индуктивность + добротность): в поле основного параметра отображается индуктивность, а в поле второстепенного параметра - добротность. Индуктивность Q выражается в единицах μН (мкГн), mН (мГн) или Н (Гн). Добротность - это отношение мнимой и вещественной частей импеданса. Она является безразмерной величиной и имеет одинаковое значение в последовательном и параллельном представлениях. Исправная катушка индуктивности имеет большую индуктивность и малое активное сопротивление, а следовательно высокую добротность.
Режим C+R (емкость + параллельное сопротивление): в поле основного параметра отображается емкость, а в поле второстепенного параметра - параллельное сопротивление R. Емкость измеряется в единицах pF (пФ), nF (нФ) или μФ (мкФ). Сопротивление выражается в единицах Ω (Ом) или kΩ (кОм).
Режим C+D (емкость + тангенс угла потерь): в поле основного параметра отображается емкость, а в поле второстепенного параметра - тангенс угла диэлектрических потерь D. Емкость представляет собой эквивалентную последовательную или параллельную емкость ИУ и выражается в единицах pF (пФ), nF (нФ), F (Ф) или μF (мкФ). Тангенс угла потерь - это отношение мнимой и вещественной частей импеданса, или 1/Q. Он является безразмерной величиной и имеет одинаковое значение в последовательном и параллельном представлениях. Исправный конденсатор имеет большую емкость (мнимую часть импеданса) и малое активное сопротивление (вещественную часть импеданса), а следовательно малый тангенс угла потерь.
Режим |Z| импеданс компонента отображается в поле основного параметра и выражается в единицах mΩ(мОм), Ω (Ом), kΩ (кОм) и МО (МОм).
Режим ESR эквивалентное последовательное соединение конденсатора отображается в поле основного параметра и выражается в единицах mΩ (мОм), Ω (Ом), kΩ (кОм) и МΩ (МОм).
Режим AUTO (Авто) в этом режиме измеритель автоматически определяет, какая модель наиболее точно представляет ИУ и выбирает соответствующую пару параметров.

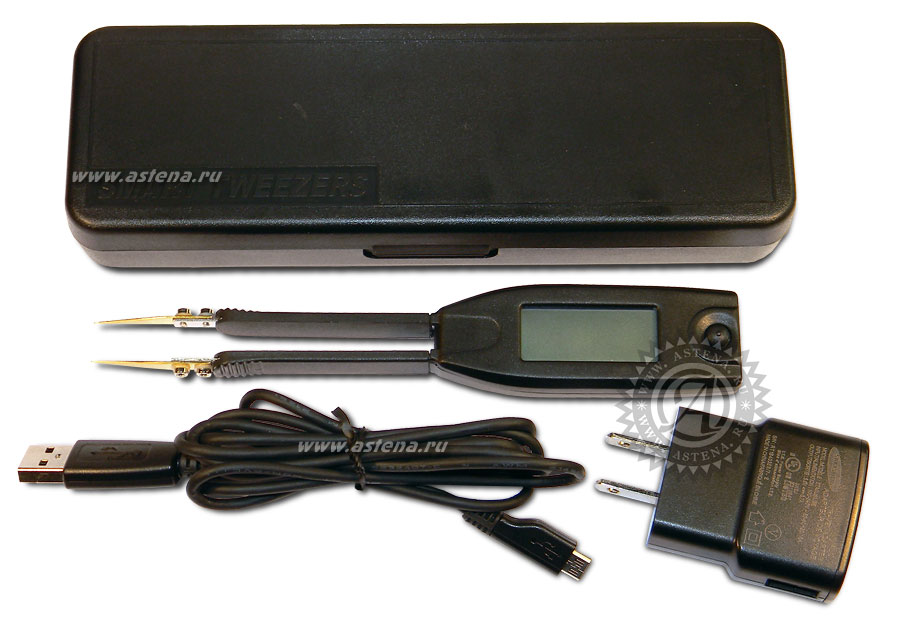

Фотографии пмнцета ST5

Дополнительные материалы: Фотографии пинцета ST5 Smart Twizeers

Руководство по эксплуатации ST5 Smart Twizeers, англ. (412 Kb)

Производитель пинцета ST5 Smart Twizeers - компания Siborg Systems Inc, Канада

Характеристики
