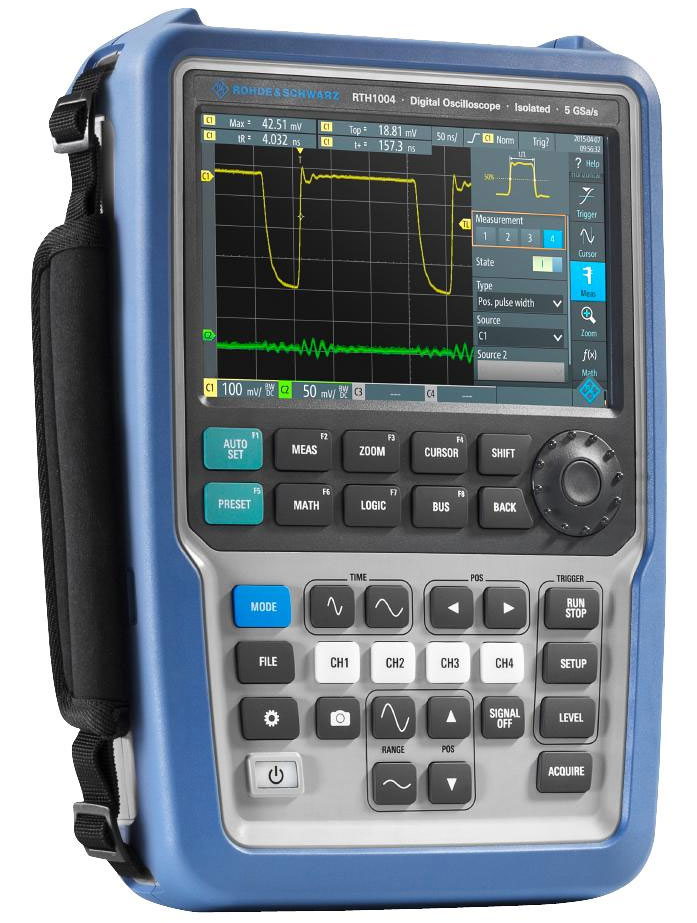

Осциллограф RTH1004

Цифровой осциллограф Rohde Schwarz RTH1004 четырехканальный - это мобильное решение с возможностями, не уступающими лабораторным приборам. Основное назначение модели - диагностика, отладка силовых цепей и электрооборудования в полевых условиях. Корпус, рассчитанный на использование в производственной среде, защищен от попадания пыли, грязи и влаги.

Ключевые характеристики

Рабочие параметры компактного устройства позволяют решать задачи по поиску любых неисправностей. При этом заряд встроенного аккумулятора обеспечивает более 4 часов непрерывной автономной работы. Такие показатели, как частота дискретизации и ширина полосы пропускания сравнимы со стационарными моделями лабораторного класса. Прибор отличается высокой скоростью захвата - 50000 осциллограмм/сек.

8 в 1

При комплектации определенными опциями, Rohde Schwarz RTH1004 может служить в роли 8 различных устройств: осциллографа, логического MSO-анализатора и анализатора протоколов/спектра/гармоник, регистратора данных, частотомера и цифрового вольтметра.

Эргономика и удобство работы

Сочетание клавиатуры с большими клавишами, поворотного регулятора и фирменного WVGA-тачскрина с широкими возможностями по персонализации обеспечивают удобное проведение измерений. Для документации результатов достаточно нажать всего одну кнопку. Импорт данных на ПК производится через microSD карты или интерфейсы LAN и USB. 37 автоматических режимов измерения упрощают проведение инспекций и экономят время специалиста. Откидная подставка позволяет освободить руки для манипуляций с элементами управления и пробниками.

Безопасность и удаленное управление

В конструкции Rohde Schwarz RTH1004 применены независимые входные каналы с гальванической развязкой, которые соответствуют категориям защищенности CAT IV 600В и CAT III 1000В. За счет этого цифровой осциллограф может применяться для диагностики электродвигателей, коммутационного оборудования, распределительных щитов и других элементов электросетей.

В тех случаях, когда тестирование может быть небезопасно для специалиста, будет чрезвычайно полезна функция удаленного доступа к прибору с помощью беспроводной связи. Рабочий процесс и условия измерений при этом контролируются с помощью планшетного ПК или смартфона. Эта модель также поддерживает функцию веб-сервера.

Апгрейд осциллографа

Модернизация под конкретные задачи осуществляется безразборным способом - через покупку программных лицензий. При необходимости можно расширить полосу пропускания или возможности прибора в плане анализа протоколов различных типов или смешанных сигналов, добавить к функционалу режим архива, сегментированную память и т.д.

Комплектация RTH1004

• Пассивные пробники на каждый канал (600 В, CAT IV, 10:1)
• Li-ion АКБ
• Адаптер питания
• SD-карта 4 Гб (установлена внутри прибора)
• Опции по заказу

Производитель цифрового осциллографа RTH1004 - компания Rohde & Schwarz (Германия)
