Термопинцет TT65 с подставкой и наконечником 1121-0313 (артикул 6993-0268)
Особенности термопинцета TT65
- быстрый демонтаж PLCC, QFP, SOIC, SIMM и других компонентов с минимальным нагревом корпуса
- высокоточное термоуправление SensaTempс платиновым термодатчиком не требует поверки и калибровки на весь срок эксплуатации
- уникальная система компенсации теплопотерь наконечников OffSet позволяет установить точную температуру именно в рабочей зоне наконечника
- повышенная теплоотдача за счет бокового прижима наконечника к медному сердечнику нагревателя по всей длине позволяет эффективно использовать инструмент на самых толстых многослойных платах
- точная регулировка взаимного расположения наконечников с помощью регулировочного винта
Используя дополнительные насадки термопинцет TT-65 может успешно применяться для демонтажа PLCC/QFP и CHIP компонентов.

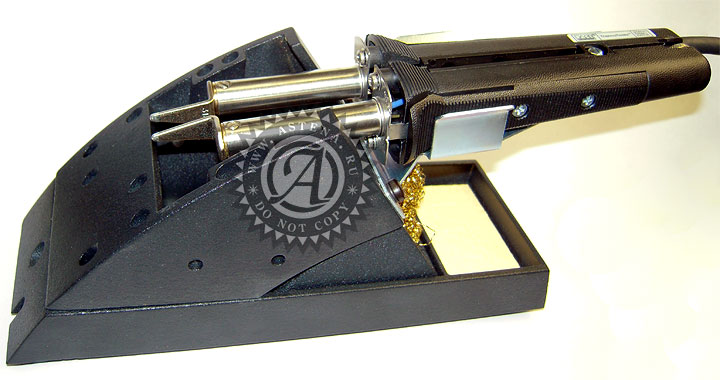

Подставка для термопинцета TT-65 (входит в комплект поставки)

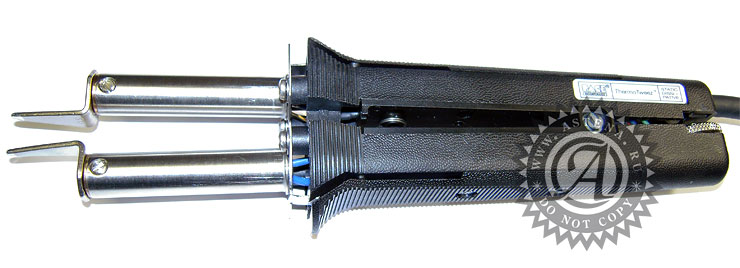

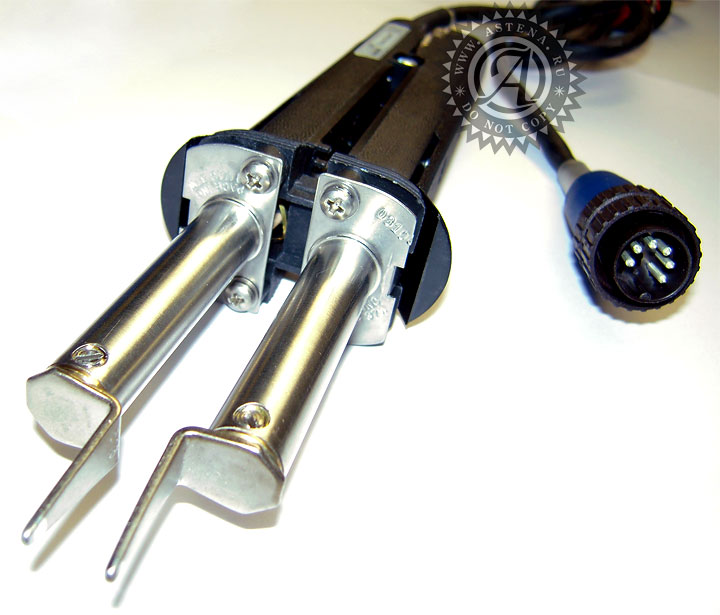

Термопинцета TT-65

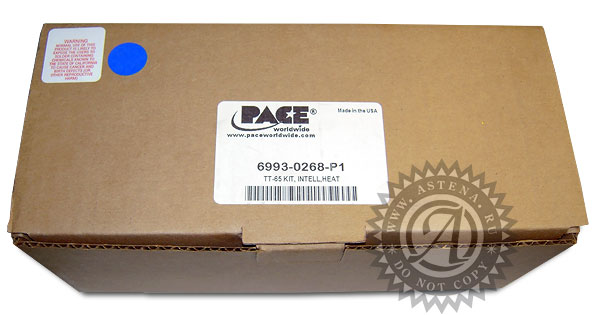

Упаковка термопинцета TT-65 (артикул 6993-0268-P1)

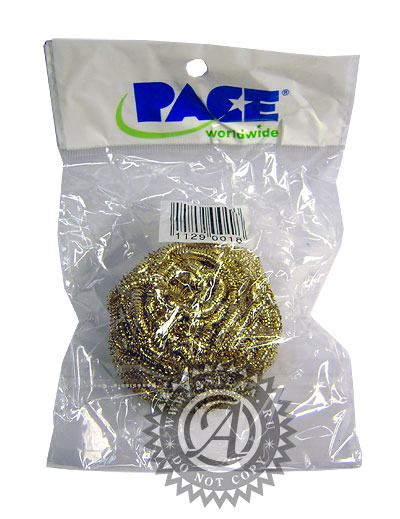

Очистительная стружка

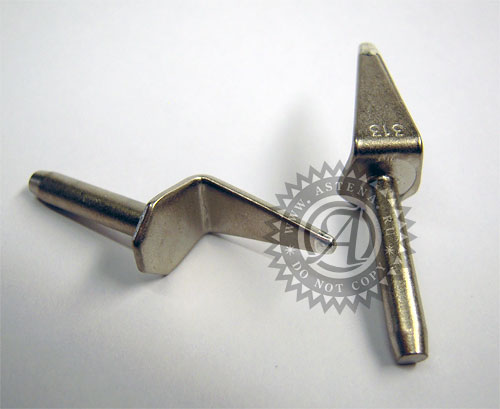

Наконечники для термопинцета TT-65 (артикул 1121-0313, входят в комплект поставки)
Руководство по эксплуатации TT-65, англ. (267 Kb)
Наконечники для термопинцета TT-65
Наконечники для демонтажа PLCC/QFP | наименование | размер | артикул |
---|---|---|---|
TT, PLCC-18 TT, PLCC-20 TT, PLCC-28 TT, PLCC-28R TT, PLCC-32 TT, PLCC-44, PQFP-84 TT, PLCC-52,PQFP-100 TT, PLCC-68,PQFP-132 TT, PLCC-84,PQFP-160 TT, PLCC-100 TT, PQFP-304 TT, PQFP-80/100 TT, TQFP-100 TT, TQFP-80/100 |
8.6х5.8мм 6.9х6.9мм 9.4х9.4мм 12.4х7.4мм 12.2х9.65мм 14.5х14.5мм 17х17мм 21.9х21.9мм 26.9х26.9мм 33.3х33.3мм 41.7х41.7мм 16.8х22.9мм 13.2х13.2мм 11.2х11.2мм |
1121-0314 1121-0316 1121-0317 1121-0492 1121-0352 1121-0318 1121-0319 1121-0320 1121-0321 1121-0405 1121-0491 1121-0560 1121-0540 1121-0542 |
|
TT, LCCC PQFP/01 TT, LCCC PQFP/05 TT, LCCC PQFP/08 TT, LCCC PQFP/10 |
6.6х6.6мм 9.2х8.9мм 8.9х6.35мм 21.6х21.6мм |
1121-0417 1121-0425 1121-0452 1121-0455 |
|
TT, SOIC SIMM/1 TT, SOIC SIMM/2 TT, SOIC SIMM/3 TT, SOIC SIMM/4 TT, SOIC SIMM/5 TT, SOIC SIMM/6 |
7.6мм 10.2мм 12.7мм 17.8мм 20.3мм 25.4мм |
1121-0512 1121-0514 1121-0473 1121-0416 1121-0497 1121-0448 |
|
TT, CONNECTOR/1 TT, CONNECTOR/2 TT, CONNECTOR/3 |
31.8мм 38.1мм 50.8мм |
1121-0495 1121-0475 1121-0477 |
|
TT, CHIP COMP/0 1 TT, CHIP COMP/02 TT, CHIP COMP/03 TT, CHIP COMP/04 |
0.76мм 2.0мм 4.1мм 6.4мм |
1121-0398 1121-0313 1121-0399 1121-0401 |
|
TT, CHIP COMP/05 45град | 2.54мм | 1121-0436 | |
TT, CHIP COMP/06 тонк. стенк. TT, CHIP COMP/07 тонк. стенк. |
0.76мм 2.0мм |
1121-0520 1121-0521 |
|

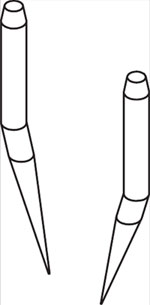

TT, CHIP COMP/10 конич. | 0.43мм | 1121-0517 |
Технические характеристики
Параметры | Значения |
---|---|
Бренд | PACE (США) |
Производство | США |
Артикул | 6993-0268 |
Совместимость | Синий разъем |
Технология | SensaTemp |
