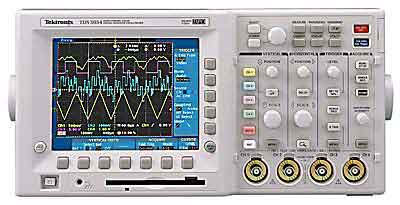

Цифровой осциллограф TDS3052B Tektronix
Полоса пропускания осциллографа: 500МГц
Макс. частота дискретизации в реальном времени: 5 ГГц
Количество каналов: 2
Вертикальное разрешение 9 бит, объём памяти на канал 10К
Пиковый детектор 1ns
Запуск по перепаду, по длительности импульса и по импульсному выбросу между уровнями, логический запуск (по образцу и состоянию), по видеосигналу
Автоматические измерения 25 параметров, Фурье-анализ
Встроенный дисковод
Интерфейсы: GPIB, RS-232
Контекстно-зависимая подсказка на экране
ЖКИ дисплей: цветной 16,5 см
Технические характеристики
| Параметры | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…500 МГц |
| Ограничение полосы пропускания | 20, 150 МГц |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел (шаг 1-2-5), плавная регулировка |
| Погрешность установки Коткл. | ± 2 % |
| Входной импеданс | 1 МОм / 13 пФ или 50 Ом |
| Макс. входное напряжение | 150 В ср. кв. (300 В с пробником х10) |
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Математика | Сложение, вычитание, умножение, деление, БПФ |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 1 нс…10 с/дел |
| Погрешность установки Кразв. | ± 20 ppm (± 0,002 %) |
| Режимы работы | Внутр. и внеш. развертка (Y-T и X-Y), стробирование X-Y по Z-входу (только 30х4B), самописец |
| Синхронизация | |
| Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по времени (13,2 нс…50 с), по событию (1…9,999,999) |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
| Вход внешней синхронизации | 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв. |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 9 бит |
| Макс. частота дискретизации | 5 ГГц |
| Длина записи | 10 Квыборок на канал |
| Режимы сбора данных | Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; послесвечение; однократный запуск |
| Автоматические измерения | |
| Функции по вертикали | Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка |
| Комбинированные по Х и Y | Площадь; площадь за период; фаза; ширина пакета |
| Автоматические измерения | |
| Функции по вертикали | Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка |
| Комбинированные по Х и Y | Площадь; площадь за период; фаза; ширина пакета |
| Дополнительные возможности | |
| Интерфейсы | Ethernet, принтерный порт Centronics Опции: RS-232C; GPIB; VGA |
| Расширенный запуск развертки | Выбросы, импульсы, огибающая, логические условия |
| Телекоммуникационные маски (опция) | ITU-T G.703 (DSO, DS1, E1, DS2, E2, DS3, E3); ANSI T1.102 (DS1, DS1A, DS2, DS3, STS-1) |
| Анализ видеосигнала (опция) | Цифровое видео (ITU-R BT.601), HDTV (ТВЧ), ТВ картинка, мониторы, автустановка, расширение ТВ синхронизации |
| Дисковод 3,5” | Формат данных: TIF, PCX, IMG, BMP, EPS |
| Термопринтер (опция) | Формат: Epson, LaserJet, DeskJet, ThinkJet, BubbleJet |
| Общие данные | |
| ЖК-дисплей | 8х10 дел |
| Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) Опция: NiCd батарея (2 часа непрерывной работы) |
| Габаритные размеры | 375 х 176 х 149 мм |
| Масса | 3,2 кг |
| Комплект поставки TDS3052B | Шнур питания (1), делитель х10 (2/4), модуль БПФ (1), модуль импульсной синхронизации (1) |
