Цифровой осциллограф TDS 2024B Tektronix (справочная информация)
• 4 канала
• Макс. частота дискретизации 2 Гвыборок/с
• Объем памяти на канал 2,5 Квыборок
• Авто- и курсорные измерения (11 параметров)
• Быстрое преобразование Фурье (БПФ)
• Задержка запуска развертки (по длительности импульса)
• Пиковый детектор (> 12 нс), усреднение, послесвечение
• Выделение ТВ строки (PAL/SECAM, NTSC)
• Память: 4 осциллограммы, 10 профилей
• Интерфейсы (опция): RS-232, GPIB, Centronics, LAN / WAN
• Цветной ЖК-дисплей
• Режим самописца
Область использования
Разработка и отладка устройств.Образование и обучение.
Испытания и контроль качества на производстве.
Техническое обслуживание и ремонт.
Возможности цифровой осциллографии по доступной цене
Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 200 МГц и частотой дискретизации 2 Гвыб/с при сопоставимой цене. Осциллографы серий TDS1000B и TDS2000B обеспечивают точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 11 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.
Простой и удобный интерфейс пользователя
Простой пользовательский интерфейс, похожий на элементы управления обычного аналогового осциллографа, облегчает работу с этими приборами, сокращает время обучения и повышает эффективность. Новые функции, например меню автоустановки, мастер проверки пробников, меню контекстно- зависимой справки и цветной жидкокристаллический экран (в серии TDS2000B) позволяют оптимизировать настройку прибора и работу с ним.
Гибкие способы передачи данных
Хост-порт USB и USB-порт устройств позволяют использовать съемные запоминающие устройства, осуществлять свободное подключение к персональному компьютеру и печать непосредственно с осциллографа. Hи один из цифровых запоминающих осциллографов с цветным или монохромным экраном не обеспечивает такие гибкие и простые способы передачи данных при сопоставимой цене.
Удобные средства документирования и анализа
Программное обеспечение OpenChoice® PC Communications обеспечивает простоту регистрации сигналов, сохранения и анализа результатов измерений. Осциллограммы и данные осциллограмм просто переносятся с экрана в автономное приложение на рабочем столе или непосредственно в Microsoft Word либо в Excel. Помимо OpenChoice, дополнительные возможности, включая расширенные средства анализа, дистанционное управление осциллографом и анализ осциллограмм в реальном времени, предоставляет программное обеспечение National Instruments SignalExpress Tektronix Edition. Если применение компьютера нежелательно, можно распечатать снимок непосредственно с осциллографа на любом принтере, совместимом с PictBridge, подключенном к USB-порту устройства.

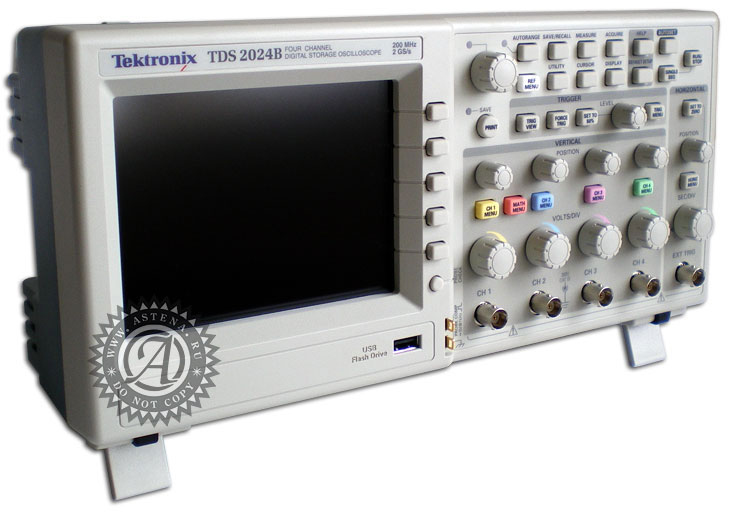

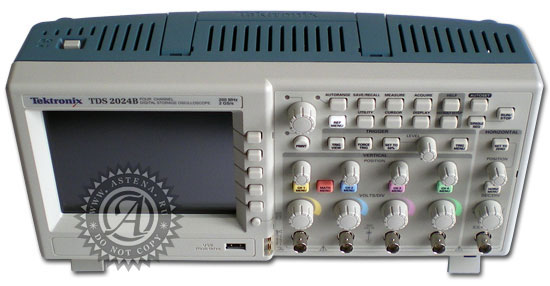

Осциллограф Tektronix TDS 2024B

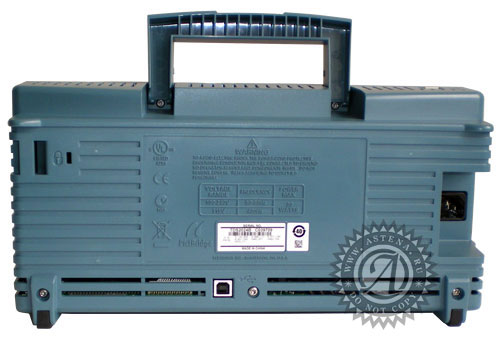

Задняя панель

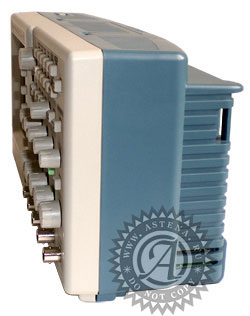

TDS 2024B. Вид сбоку |
Документация к осциллографу |
Дополнителная панель с надписями на русском языке |
Комплект измерительных щупов |
Технические характеристики
| Характеристики | Параметры | 10002, 20202 | 1012, 2012, 2014 | 2022, 2024 | |
|---|---|---|---|---|---|
| Канал вертикального отклонения | Полоса пропускания (-3 дБ) | 0…60 МГц | 0…100 МГц | 0…200 МГц | |
| 0…20 МГц при 2 мВ/дел Ограничение полосы пропускания до 20 МГц | |||||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…52 мВ/дел…5 В/дел (шаг 1-2-5), плавная регулировка | ||||
| Погрешность установки Коткл. | ± 3 % (± 4 % при 2…5 мВ/дел) | ||||
| Время нарастания | < 5,8 | < 3,5 | < 2,1 | ||
| Входной импеданс | 1 МОм (± 2 %) / (20 ± 3) пФ | ||||
| Макс. входное напряжение | 300 В ср. кв. | ||||
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) | ||||
| Математика | К1 + К2; К3 + К4; К1 – К2; К2 – К1; К3 – К4; К4 – К3; БПФ | ||||
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 5 нс…50 с/дел (шаг 1-2,5-5) | 2,5 нс…50 с/дел | ||
| Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) | ||||
| Режимы работы | Основной, окно, ZOOM окна, X-Y | ||||
| Синхронизация | Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5 | |||
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с) | ||||
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума | ||||
| Внешняя синхронизация (1:1) | Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В | ||||
| Вход внешней синхронизации | 1 МОм (± 2 %) / 22 пФ | ||||
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит | |||
| Макс. частота дискретизации | 1 ГГЦ | 2 ГГц | |||
| Длина записи | 2500 выборок на канал | ||||
| Режимы сбора данных | Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение | ||||
| Курсорные измерения | Функции | ΔU; ΔT; 1/ΔT | |||
| Автоматические измерения | Функции по вертикали | Макс, мин, пик-пик, среднее, ср. кв. за период | |||
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса | ||||
| Частотомер | Разрешение | 6 разрядов | |||
| Диапазон измерений | 10 Гц…60 МГц | 10 Гц…100 МГц | 10 Гц…200 МГц | ||
| Дополнительные возможности | Интерфейс (TDS2CMA, опция) | RS-232C; GPIB; Centronics; LAN / WAN | |||
| Автоустановка | В/дел, с/дел, параметры синхронизации | ||||
| Режим X-Y | Х – кан 1; Y – кан 2 | ||||
| Глубокая память | 2 осциллограммы (4 осциллограммы - модели 2014, 2024); 10 профилей | ||||
| Общие данные | ЖК-дисплей | 8 х 10 дел (разрешение 320 х 240) | |||
| Напряжение питания | 120...240 В (± 10 %), 45...66 Гц (автовыбор) | ||||
| Габаритные размеры | 324 х 151 х 125 мм | ||||
| Масса | 3,6 кг | ||||
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2/4), руководство по эксплуатации (1) | ||||
