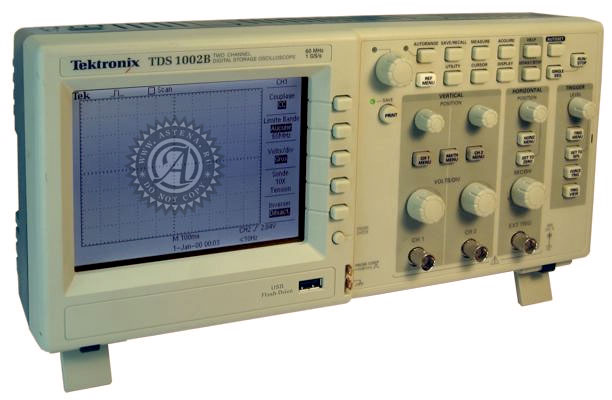

Осциллограф цифровой запоминающий TDS 1002B (Tektronix, США)
Полоса пропускания 60 МГц
2 канала
Макс. частота дискретизации 1 Гвыборок/с
Объем памяти на канал 2,5 Квыборок
Авто- и курсорные измерения (11 параметров)
Быстрое преобразование Фурье (БПФ)
Задержка запуска развертки (по длительности импульса)
Пиковый детектор (> 12 нс), усреднение, послесвечение
Выделение ТВ строки (PAL/SECAM, NTSC)
Память: 2/4 осциллограммы, 10 профилей
Интерфейсы (опция): RS-232, GPIB, Centronics, LAN / WAN
ЖК-дисплей
Технические характеристики
| Параметры | Значения |
|---|---|
| Канал вертикального отклонения | |
| Полоса пропускания (-3 дБ) | 0…60 МГц (0…20 МГц при 2 мВ/дел. Ограничение полосы пропускания до 20 МГц) |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5), плавная регулировка |
| Погрешность установки Коткл. | ± 3 % (± 4 % при 2…5 мВ/дел) |
| Время нарастания | < 5,8 нс |
| Входной импеданс | 1 МОм (± 2 %) / (20 ± 3) пФ |
| Макс. входное напряжение | 300 В ср. кв. |
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Математика | К1 + К2; К3 + К4; К1 – К2; К2 – К1; К3 – К4; К4 – К3; БПФ |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 5 нс…50 с/дел (шаг 1-2,5-5) |
| Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) |
| Режимы работы | Основной, окно, ZOOM окна, X-Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5 |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с) |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
| Внешняя синхронизация (1:1) | Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В |
| Вход внешней синхронизации | 1 МОм (± 2 %) / 22 пФ |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 1 ГГЦ |
| Длина записи | 2500 выборок на канал |
| Режимы сбора данных | Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Макс, мин, пик-пик, среднее, ср. кв. за период |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса |
| Частотомер | |
| Разрешение | 6 разрядов |
| Диапазон измерений | 10 Гц…60 МГц |
| Дополнительные возможности | |
| Интерфейс (TDS2CMA, опция) | RS-232C; GPIB; Centronics; LAN / WAN |
| Автоустановка | В/дел, с/дел, параметры синхронизации |
| Режим X-Y | Х – кан 1; Y – кан 2 |
| Глубокая память | 2 осциллограммы; 10 профилей |
| Общие данные | |
| ЖК-дисплей | 8 х 10 дел (разрешение 320 х 240) |
| Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 324 х 151 х 125 мм |
| Масса | 3,6 кг |
| Комплект поставки TDS 1002B | Шнур питания (1), делитель 1:1/1:10 (2/4), руководство по эксплуатации (1) |
