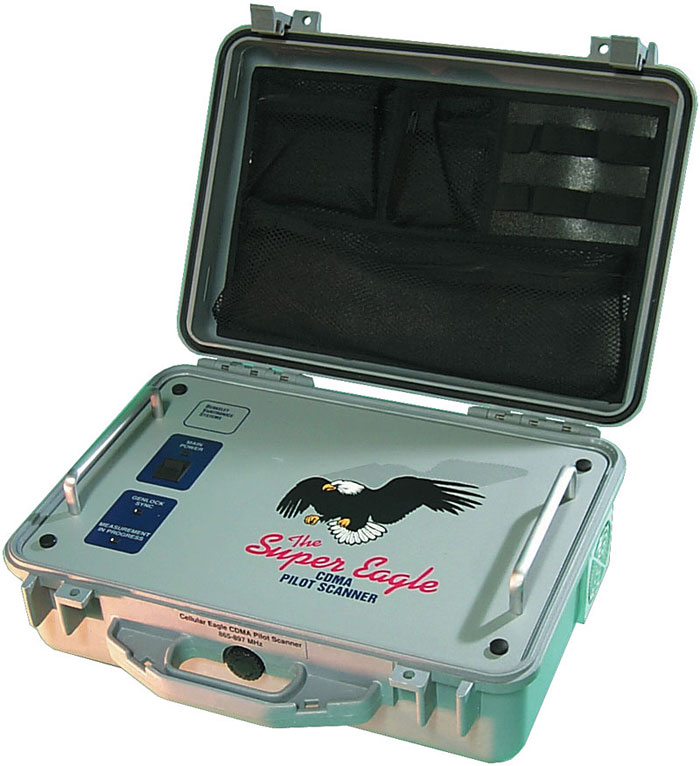

Сканер пилот-сигнала Super Eagle

SuperEagle™ - это мобильное устройство высокоскоростного измерения параметров поля, которое проводит комплексное изучение сигнала канала сигнализации CDMA сотового телефона или PCS и передаёт распределение интенсивности. При измерении Ec/Io (отношения коррелированной мощности к общей мощности) профили полной мощности (дБм) в CDMA-канале, а также неограниченной мощности (дБм) из каждой базовой станции CDMA, Super Eagle вырабатывает эти корреляции, используя внутреннюю, высокоскоростную параллельную архитектуру в реальном времени. Эти профили отражают распределение вторжения и продуктов многолучевого распространения, а также функцию приведённой мощности и задержку.

Система применяет восьмиканальный встроенный дифференциальный GPS приёмник и систему синхронизаторов видеосигналов для синхронизации показания часов устройства и отслеживания CDMA-сигналов. Super Eagle может быть сконфигурирован для комплексного изучения всех или только заданных базовых станций, включая питание и порог различимости сигнала для сокращения полного сбора данных. Это позволяет пользователю разрабатывать особые критерии для анализа распространения. При идентификации ½ микросхемы (модифицируемой до ¼ микросхемы) Super Eagle может сканировать все 512 базовых станций и соединённые многолучевые распространения из каждой базовой станции. Пользователь также может загрузить список базовых станций, которые должны быть измерены, а также окно поиска для базовых станций, которые определяются как количество микросхем вокруг каждой базовой станции.

Super Eagle отличается в проведении точного анализа распространения CDMA, тестировании передатчика базовой станции и установке пороговой величины передачи. В большей степени параллельная, расширяемая и высокоскоростная архитектура, осуществляющая мультиплексирование с разделением времени и PN-фазы загружаемые DSP позволяют фиксировать внутриканальную помеху в реальном времени, анализ распространения индикации уровня принимаемого сигнала (RSSI).

Не все PN-сканеры одинаковы.

В этом году конкурирующий изготовитель оборудования поднял планку в новом прайс-листе за систему PN-сканер до 10 000 долларов. Это хорошая новость для Berkeley Varitronics. Более того, с тех пор как увеличилась стоимость у конкурентов, это заставляет заказчиков обратить внимание на по-настоящему функциональные, операционные и технические преимущества устройства Super Eagle Berkeley среди других PN-сканеров; разница в цене не более 30%. Разумным является то, что конкуренция, использованная для повышения цены, подтолкнула заказчика потребовать, чтобы для многоканальных приёмников была включена возможность одновременного использования CDMA-сигналов с PN-сканером для измерений относительных частот (различных каналов РЧ).
Сканеры Eagle и Super Eagle BVS могут сканировать очень быстро (в течение 27 миллисекунд для всех положений PN-микросхемы с половинной скоростью) и измерять различные PN-каналы без использования дополнительных приёмников. Измерения двойного канала РЧ передаются и отображаются на порядок быстрее чем дважды в секунду (в четыре раза быстрее чем у конкурентов, где проводятся измерения только одного канала). Исключительная скороcть измерений и быстрый приёмник BVS являются причиной выдающегося свойства.

Наш сканер в четыре (в худшем случае) - в семьдесят пять (в лучшем случае) раз быстрее, чем сканер конкурентов, таким образом, возможны измерения кратной частоты и быстрее, чем PN-сканер конкурентов; без дополнительного оборудования. У нас есть заказчики, которые высоко ценят это свойство, сравнивая локальное распространение в отношении некоторых каналов РЧ. Он проводит более быстрое, более точное измерение критерия передачи, чем анализ передачи измерений единственного канала РЧ.

BVS полагает, что быстрый PN-сканер необходим для фиксации и регистрации быстрых пропаданий CDMA-сигналов корреляционной (предпочтительный сигнал без помех и шума) CDMA-мощности. Конкуренты могут передать о всех 512 PN-точках мощности в течение 2 секунд. Super Eagle может передать о мощности менее чем за 27 миллисекунд. Другими словами, Super Eagle “делает моментальный снимок” всех базовых станций вместо того, чтобы следующие измерения разгромили свыше нескольких сотен футов анализа распространения. Это делает Super Eagle точным конструкторским инструментом, а не просто «программой проверки сигналов в реальном времени для специалиста». Конструкторы РЧ хотят, чтобы это был лучший инструмент для точных измерений, а не качественные данные телефонной трубки.

СВОЙСТВА

2-битовые измерения РЧ при помощи только одного приёмника
полный RSSI-анализ
измеряет Ec/Io на всех 32,768 PN-смещениях с разрешением ½ чипа за 27 мс
повышенная чувствительность Ec/Io (до 9 дБ через стандартный Eagle)
расширенный диапазон рабочих температур (0 – 50° С)
супер низкий шум с лицевой стороны (LNA N.F.=1.6 дБ)
в 8 раз корреляционное оборудование эффективнее стандартного Eagle (2048 параллельных корреляторов)
Усиленная стабильность частоты синхронизатора видеосигналов GPS (±25 миллиардных долей)
представляет корреляцию 2048 чипов во времени на одной микросхеме (814 нc)
Точность ±1.5 дБ на измерениях абсолютной силы Ec/Io
моделирование канала и анализ многолучевого замирания
идентифицирует полученные базовые станции, относящиеся к GPS синхронизации времени
обеспечивает показ в реальном времени базовых станций или многоканальных компонентов
выходные данные импортирует во все известные приложения постобработки
накапливает данные на 4 отдельных носителях одновременно
улучшенное соединение исходной информации
регистрирует до 8 различных файлов с данными одновременно
двухмерные строки для большей чувствительности

ЧАСТОТЫ

PCS
Корейский PCS
Сотовый
ISM диапазоны

Вывод необработанных двоичных данных из Super Eagle может быть конвертирован в код ASCII и соединён с любым распространением в стандартных условиях и программным обеспечением анализа многолучевого замирания для постобработки. Устройство сконфигурировано для соединения с кодом ANSI-95/ANSI-97 стандартами PCS JED008. Поскольку параметры можно загрузить DSP Super Eagle может быть изготовлен для совмещения с другими CDMA-стандартами заказчика. Интерфейсы стандартного RS-232 и параллельного портов позволяют осуществлять соединение с любым портативным ПК для отслеживания данных и сбора. В конечном счёте с Super Eagle достигаются характерные признаки возросшей мощности сети, качество передачи и безопасность CDMA-системы.

Производитель сканера пилот-сигнала Super Eagle - компания BVSystems (США)

Технические характеристики
