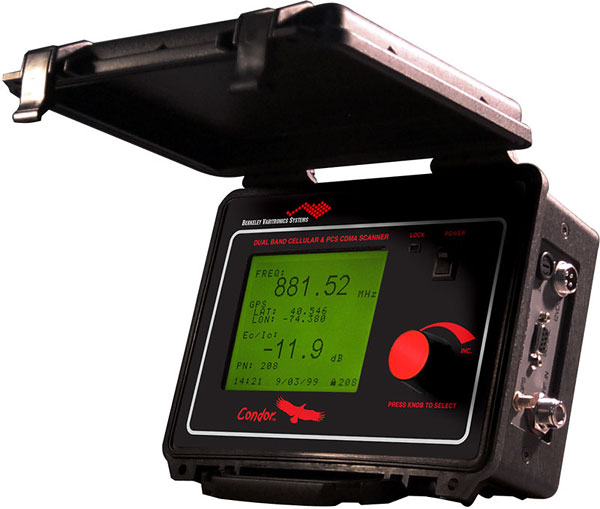

Высокоскоростной сканер с процессорным узлом Condor (BVSystems, США)
Condor – это портативный сканер с процессорным узлом, используемый для измерения и записи покрытия (Мощность пилот-сигнала) узлов беспроводного доступа IS-95B и CDMA 2000. Condor измеряет активные сети 1ХRTT, действующие на частотах компьютеров и сотовых телефонов, используя точность двухдиапазонного ресивера. Передатчики CDMA, такие как Crocodile™ или Gecko™ компании Berkeley могут быть настроены на различные смещения узлов беспроводного доступа с процессорным узлом и Condor будет измерять и регистрировать истинную мощность их пилот-сигнала. Эти сигналы CDMA затем группируются и высвечиваются на дисплее ноутбука через порты USB или RS-232 в соответствии с параметрами пользователя. Condor включает внутренний GPS-ресивер для записи LAT и LON, но не требует сбора GPS-данных для операции. Апгрейд дополнительных моделей также включает в себя интенсивность сигнала EVDO для пилот-сигналов I & Q, а также возможность проверки, поддерживается ли сеть EVDO или 1хRTT.
Свойства
сканирует компьютер и сотовый телефон в одном устройстве
поддерживает анализ 1ХRTT IS-95B CDMA 2000
показывает, поддерживается ли сеть EVDO или 1хRTT (апгрейд дополнительной модели)
показывает интенсивность сигнала EVDO для пилот-сигналов I & Q (апгрейд дополнительной модели)
сканирует все 512 узлов беспроводного доступа менее чем за одну (1) секунду
измеряет коррелированную интенсивность сигнала CDMA (мощность пилот-сигнала) ± 1.0 дБ
получает идентификатор узла беспроводного доступа и мировое координированное время из канала синхронизации
демодулирует каналы синхронизации и пейджинга, используя патентованные чипы БИС BVS
декодирует сообщения уровня III от канала пейджинга
встроенный графический ЖК-дисплей для показа необходимых параметров
полный вывод данных на ноутбук через RS-232
включает в себя различные GPS и не требует GPS-приёма
имеется навигационная опция «точный расчёт»
ЧАСТОТЫ
Компьютер 1930-1990 МГц (диапазоны А внутри F)
Сотовый телефон 869.04-893.97 МГц (диапазоны А внутри В)

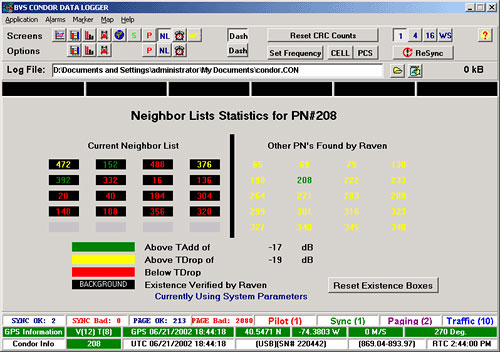

Изображение соседних узлов Condor

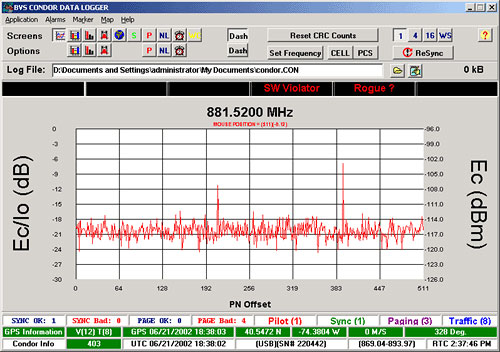

Изображение смещения процессорного узла Condor

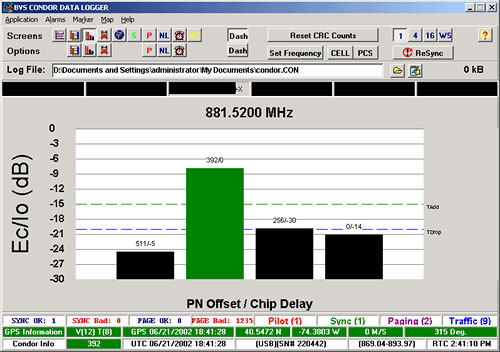

Изображение мощности пилот-сигнала Condor

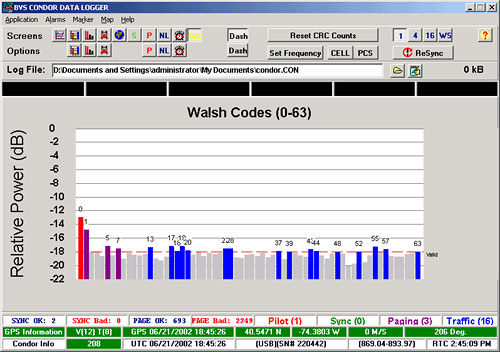

Изображение кодов Уолша Condor
Регистратор данных Condor – это система программного обеспечения, написанная специально для сканера процессорного узла Condor. Он позволяет регистрировать и хранить все собранные данные мощности пилот-сигнала. Эти данные затем легко заносятся в массив распространённых приложений постобработки для дальнейшего анализа.
Изображение Активного Кода Уолша показывает распределение мощности для каждого из 64 кодов Уолша. Различные каналы с цветовым кодом и представляют каналы пилот-сигналов, синхронизации, пейджинга и информационные каналы. Всегда присутствует 1 пилот-сигнал (код 0) и 1 сигнал синхронизации (код 32). каналы пейджинга появятся в сегменте кода 1 через 7 и информационные каналы могут появиться в любом из оставшихся сегментов.
Технические характеристики
| Параметры | Значения |
|---|---|
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
Программное обеспечение
Вывод данных
Сохранение данных
Диапазон рабочих температур
Диапазон температур хранения
Габаритные размеры
Вес
Питание |
Включает в себя регистратор данных Condor и CDMA Chameleon (Windows95/98)
USB и RS-232
Запоминающее устройство ноутбука
0 - 50° С
- 40 - 50° С
16,5 х 22 х 8,3 см
2,27 кг
Внешний 1А @ + 12 напряжение постоянного тока |
|
ТЕХНИЧЕСКИЕ ДАННЫЕ РАДИОЧАСТОТ:
Диапазон частот
Пропускная способность промежуточной частоты
Точность измерения
Коэффициент шума приёмника
Входная чувствительность антенны
Максимально безопасная потребляемая мощность |
Компьютер И сотовый телефон (1930-1990 МГц (диапазоны частот А внутри F) и 869.04-893.97 МГц (диапазоны частот А внутри В))
1,25 МГц
Мощность пилот-сигнала ± 1 дБ @ 25° С
± 2 дБ (0 – 50° С)
< 7,5 дБ
> - 90 мВт
+ 10 мВт |
|
ОБРАБОТКА ДАННЫХ CDMA:
Последовательности генератора процессорного узла
Минимальная мощность пилот-сигнала
Радиус корреляции
Обнаруживаемая минимальная мощность пилот-сигнала
Частота сканирования узлов беспроводного доступа
Частота обновления дисплея
Идентификация узла беспроводного доступа
Точность синхронизации
Неустойчивая синхронизация |
Пилот-сигналы I и Q IS-95
- 20 дБ
1024 чипа (как для I, так и для Q)
- 20 дБ
< 1 сек
< 1 сек
Прямой IS-95 BS идентификатор демодуляции
Абсолютная (от синхронизирующего сигнала)
± 200 нс |
