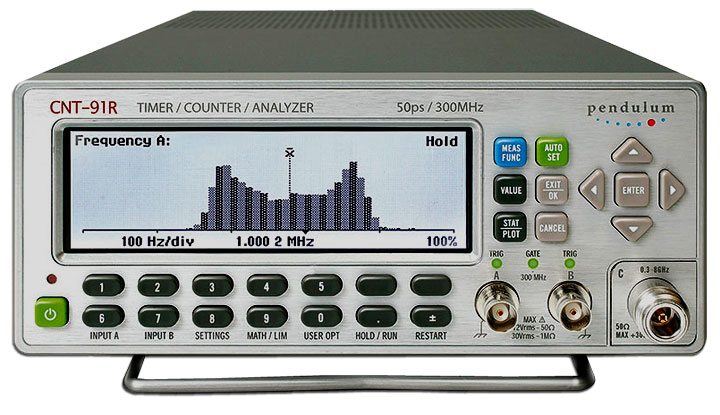

Частотомер с рубидиевым опорным генератором CNT-91R (Pendulum, Швеция)
Pendulum Instruments представляет новинку: CNT-91R - первый частотомер в «90-й» серии с рубидиевым опорным генератором. Прибор является дальнейшим развитием популярной модели частотомера CNT-91. Теперь в одном корпусе доступны техническое совершенство, высочайшая стабильность и точность измерений. Конструктив и схемотехника обеспечивают долговременную нестабильность по частоте порядка 5×10-11 (за месяц) и температурную нестабильность в рабочем диапазоне эксплуатации не хуже 1×10-10.
CNT-91R выполнен в компактном корпусе с функциональностью и техническими характеристиками, которые обеспечивают различные варианты его применения. В нём реализована интеллектуальная система запуска от входного сигнала, частотомер измеряет широкий перечень типов входных сигналов, включая пакеты импульсов, АМ, FM и сигналы с шумами. Программируемый импульсный выход обеспечивает выдачу высокостабильного синхросигнала на внешние устройства в диапазоне частот: 0,5 Гц…50 МГц. Частотомер нечувствителен к электромагнитным помехам, прост в использовании.
CNT-91R может использоваться как портативное образцовое средство в метрологических службах, научно-исследовательских институтах, на предприятиях радиоэлектронной промышленности, приборостроения и в телекоммуникации в том числе для полевых приложений. Например (с учётом минимального времени выхода на рабочий режим), для калибровки частоты основного опорного генератора в базовых станциях GSM.
Целесообразно применение CNT-91R для калибровки многочисленной номенклатуры высокоточных частотомеров различных производителей, для сличения параметров источников опорной частоты, для частотного анализа при исследовании и отладке источников колебаний (ОГ, ЗГ и др.).
- Частотный диапазон 0,001 Гц … 300 МГц (опции до 3 / 8 / 14 / 20 ГГц)
- Высокая стабильность опорного генератора: 5×10-11 (рубидий)
- Высокая скорость измерений: до 250 К в секунду, внутренняя память 3,5 М
- Разрешение: 12 разрядов при времени измерения 1 с
- Временное разрешение для однократного измерения 50 пс
- Программируемый импульсный выход в диапазоне частот: 0,5 Гц…50 МГц
- Режим анализа джиттера частоты и модуляций, в том числе ЧМ, с помощью ПО TimeView (опция)
- Дисплей с возможностью числового (14 разрядов, разрешение 320х97) и графического представления результатов (статистика: уход, гистограммы, отклонение/девиация Аллана)
- Внутренняя энергонезависимая память настроек прибора (17 профилей, из них 10 с защитой);
- Скорость передачи на ПК: 2600 измерений /сек (15000/сек в пакетном режиме с предварительной обработкой)
- Интерфейсы USB и КОП
- Небольшое время прогрева (~12 мин до 5×10-10)
Более подробная информация о новом частотомере CNT-91R Pendulum Instruments скачать... (178 Kb, англ., pdf)
