Анализатор Wi-Fi спектра BumbleBee

BumbleBee. Анализатор Wi-Fi спектра


Анализатор Wi-Fi спектра BumbleBee (BVSystems, США)

поставка товара прекращена

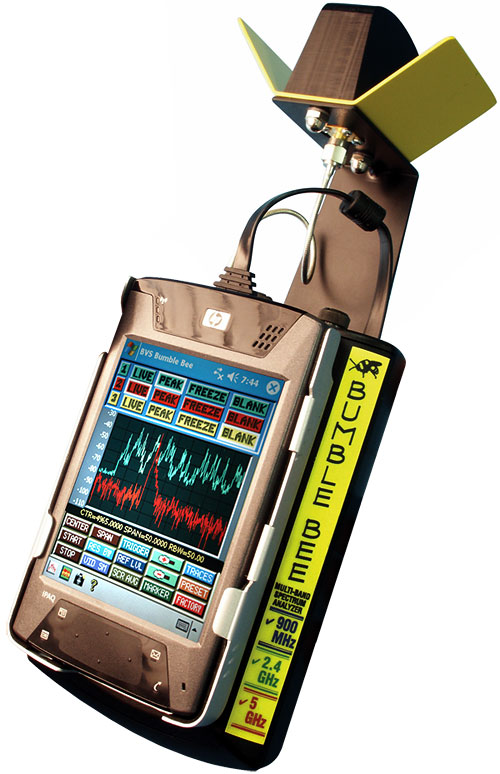

BumbleBee представляет собой прецизионный калиброванный анализатор спектра, который работает совместно с КПК НР iPAQ. Входящий в систему портативный приемник измеряет наиболее часто встречающиеся беспроводные полосы частот: 900 МГц, 2,400-2,500 ГГц и 5,150-5,900 ГГц. BumbleBee предназначен для улавливания, отображения и регистрации радиочастотных сигналов в каждой из этих трех полос в целях оптимизации монтажа сети, проведения анализа покрытия и помех. Сенсорный дисплей iPAQ позволяет специалистам выбирать в любом сигнале точки, представляющие особый интерес, и увеличивать их для проведения подробного анализа. Улучшенная функция спектрального анализа поддерживает 3 формы сигналов, опции по поиску и удержанию пиковых значений, а также настраиваемые пользователем триггеры. BumbleBee позволяет оперативно переключать полосы в целях осуществления в реальном времени спектрального анализа по нескольким беспроводным стандартам, включая RFID, VolP, 802.11 (b, a, g и Bluetooth), а также беспроводные телефоны/видео. BumbleBee выполняет функции сразу нескольких приборов по тестированию беспроводных сетей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Спектральный анализ в полосах частот: 900 МГц, 2,4-2,5 ГГц и 5,150-5,900 ГГц.
RFID, VolP, 802.11 и прочие ISM частоты
Интерфейс КПК НР iPAQ.
3 трассы прохождения сигналов.
Функции поиска и удержания пиковых значений.
Переключение режимов при изменении уровня мощности с возможностью настройки.
Моментальные снимки сигналов в формате JPEG.
Направленная антенна на 900 МГц, 2,4 ГГц или 5 ГГц (опционально).
Картографическое программное обеспечение для отображения помех (опционально).

ЧАСТОТЫ
902,40-928,00 МГц
2,4-2,5 ГГц
5,150-5,900 ГГц

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
BumbleBee – это приложение для КПК, которое отображает, фиксирует и регистрирует все данные по WLAN, полученные BumbleBee на КПК НР iPAQ. Программное обеспечение дает полный контроль над анализатором спектра BumbleBee. Для последующего анализа данные можно сохранять на КПК НР iPAQ.

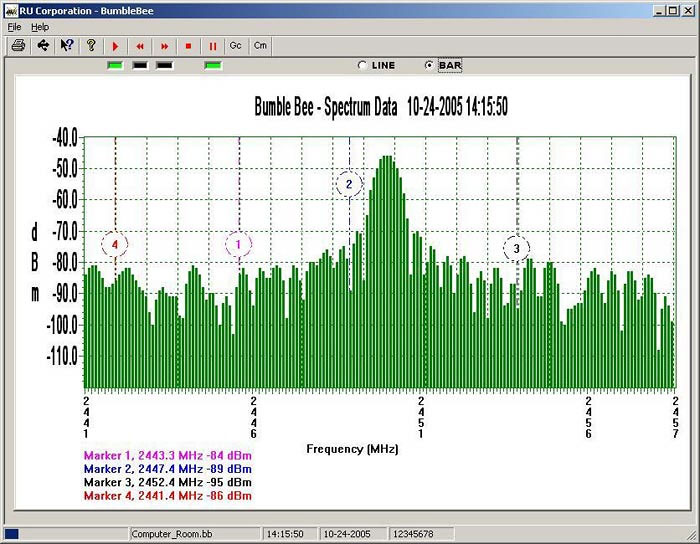

программное обеспечение для ПК BumbleBee

программное обеспечение для ПК BumbleBee


ОПЦИИ
Направленная антенна на 2,4 ГГц Направленная антенна на 5 ГГц
Направленная антенна на 2,4 ГГц Направленная антенна на 5 ГГц
Направленная антенна на 2,4 ГГц
Коэффициент усиления 9 dBi		 Направленная антенна на 5 ГГц
Коэффициент усиления 9 dBi

Направленная антенна типа на 900 МГц
Направленная антенна типа «волновой канал» на 900 МГц (коэффициент усиления 9 dBi)
Производитель анализатора Wi-Fi спектра BumbleBee - компания BVSystems (США)
BVSystems

Технические характеристики

Параметры Значения
СПЕКТРАЛЬНЫЙ АНАЛИЗ:

Стандарты частоты:


Диапазон частот:
Полоса частот по разрешению:

Полоса частот сигнала изображения (настройка):
Определение средних показателей:
Контрольная стабильность:
Длительность свип-сигнала:

ISM полоса (стандарт 802.11/802.11b/g)
Wi-MAX
Wi-Fi
U-Nll (стандарт 802.11а)
50 кГц – 800 МГц
50 кГц – 1 МГц (50, 100, 300, 500, 1 МГц)
Автоматические заданные полосы 802.11
100 кГц – 1 МГц (шаг по 50 кГц)
1- 100
± 2,5 PPM
800 мсек (диапазон частот 20 МГц, полоса частот по разрешению 50 кГц)
Амплитуда:
Средний уровень шума (ввода нет):
Динамический диапазон:
Погрешность уровня:
Максимальный ввод (безопасный):
Максимальный ввод (без насыщения):
Контрольный уровень:

< -100 дБм (контрольный уровень -70 дБм)
> 40 дБ
±1,5 дБ (25 град. по Цельсию)
+ 0 дБм
- 20 дБ
От -20 до -70 дБм (шаг по 10 дБ)
ДИСПЛЕЙ/ГРАФИЧЕСКИЙ ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ:
Число трасс:
Настройки:

Функции маркера:


Дисплей (iPAQ):
Операционная система (iPAQ):
3 разного цвета
Удержание пиковых значений, определение средних показателей
Поиск пиковых значений, центральная частота, левая, правая, дельта; снимки изображений на экране сохраняются в файлы формата jpg
См. спецификацию НХ2700
Windows Mobile® 5.0
Переключение:
Автоматическое или ручное
Переключение при изменении пакета/уровня помех:


Порог триггера:
Задержка триггера:


Анализатор триггера при достижении/превышении входной мощностью порогового уровня (диапазон 20 МГц)
Настраивается пользователем в дБм
Настраивается пользователем в наносекундах
ВХОД:
Входной разъем:

SMA«f», 50Ω
ПИТАНИЕ:
Встроенная батарея:

Время работы батареи:
Время зарядки:

(4 никелево-металлогидридные батарейки типа АА), AC или DC
> 3 часов
< 1 часа
Физические характеристики:
Вес:
Размеры:

0,450кг
8,54 х 10,1 х 20,3 см
Аксессуары:
Направленная антенна; Антенна на 900 МГц; Антенна на 2400 МГц; Антенна на 5 ГГц; Автомобильный адаптер на 12 В
Опционально:
КПК НР iPAQ серии НХ2700
Автомобильный адаптер на 12 В
Направленная антенна на 2,4 ГГц
Направленная антенна на 5 ГГц
