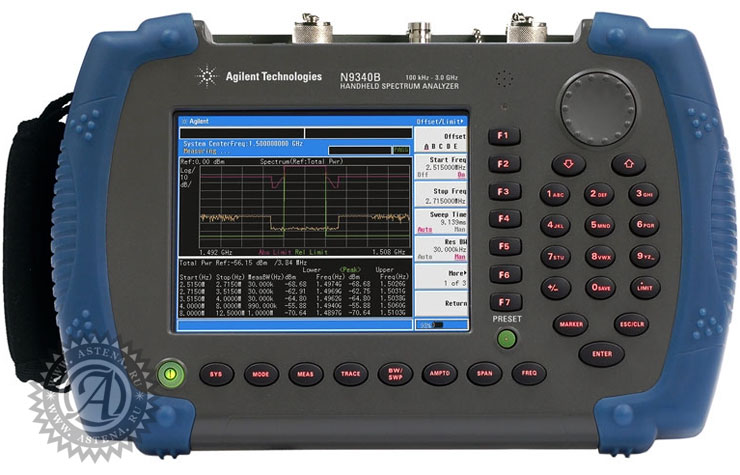

Ручной анализатор спектра N9340B Agilent Technologies
Данная модель пришла на смену популярной модели анализатора спектра N9340A.
Отличительные особенности прибора N9340B
- Диапазон частот: от 100 кГц до 3 ГГц
- Полоса пропускания: от 30 Гц до 1 МГц в последовательности 1-3-10
- Полоса видеофильтра: от 3 Гц до 1 МГц в последовательности 1-3-10
- Фазовый шум: -87 дБн/Гц при отстройке 30 кГц
- Средний уровень собственного шума (10 МГц < fc ≤ 1,5 ГГц): -124 дБм; -144 дБм c предусилителем (в полосе 30 Гц)
- Время развертки: от 10 мс до 1000 с (при полосе обзора ≥ 1 кГц); < 120 мс при полной полосе обзоре
- Погрешность абсолютного измерения уровня: ±1,5 дБ
- Интермодуляционные искажения третьего порядка - уровень точки пересечения (TOI): +10 дБм
- Русскоязычный интерфейс пользователя
Специально разработанный для использования в полевых условиях, анализатор спектра N9340B обладает практичностью и высокими рабочими характеристиками, необходимыми для решения задач спектрального мониторинга, установки, обслуживания и ремонта оборудования на месте его установки.
Высокие рабочие характеристики для проведения
надежных испытаний в полевых условиях
Самая быстрая развертка
Для локализации и идентифицикации трудноуловимых, кратковременных
сигналов помех анализатор N9340B имеет самую быструю развертку
(минимальное время развертки 10 мс).
Уверенность в результатах испытаний
Превосходное сочетание низкого среднего уровня собственных шумов
(DANL), однополосного фазового шума и узкой полосы пропускания
означает, что измерения исследуемого сигнала будут более надежными,
а пользователь будет больше уверен в результатах испытаний. Узкие
полосы пропускания увеличивают разрешающую способность при
исследовании близко расположенных сигналов. Низкий средний уровень
собственного шума позволяет обнаруживать сигналы низкого уровня,
такие как паразитные сигналы и шум. Низкий уровень фазового шума
помогает исследовать сигналы, расположенные вблизи несущей.
Высокая селективность
Анализатор N9340B имеет самые узкие полосы пропускания в своем
классе. Полоса пропускания 30 Гц позволяет проще идентифицировать,
обнаруживать и измерять два близко расположенных сигнала. Кроме
того, селективность фильтра полосы пропускания (< 5:1), позволяет
разрешать близко расположенные сигналы с неравными амплитудами.
В дополнение к этому, узкая полоса пропускания означает, что
анализатор спектра вносит минимальное значение собственного шума,
еще более улучшая чувствительность.
Высокая чувствительность
N9340B имеет лучшие характеристики чувствительности и
избирательности в своем классе. Средний уровень собственных шумов
равен –124 дБм или –144 дБм с предусилителем (полоса пропускания
30 Гц, 10 МГц < fc < 1,5 ГГц).
Приложения для испытаний в полевых условиях
N9340B снабжен мощным набором функций, предназначенных для
решения прикладных задач испытаний в полевых условиях с
использованием ручного анализатора спектра.
Спектральная маска излучения (SEM)
В новых анализаторах N9340B измерение спектральной маски излучения
(SEM) является стандартной функцией. Спектральная маска излучения
характеризует полную мощность, содержащуюся в определённой полосе
основного канала передачи и каналов с заданными частотными
отстройками по обе стороны от основного и сравнивает её с допустимым
уровнем мощности, указанным в стандарте.
Спектрограмма
Теперь пользователь может использовать преимущества отображения
спектрограммы для наблюдения за поведением изменяющихся
параметров сигнала в течение времени. Анализатор N9340B включает
спектрограмму в качестве стандартной функции.
Измерения напряжённости поля
Измерения напряжённости поля часто требуются для полевых испытаний
передатчиков и определения зоны покрытия антенн. Эти измерения
являются теперь стандартной функцией N9340B.
Точные измерения мощности
Анализатор N9340B поддерживает точные измерения мощности с
помощью преобразователей мощности серии U2000 с шиной USB
компании Agilent.
Анализ модуляции АМ/ЧМ сигналов (опция AMA)
Опция анализа модуляции АМ/ЧМ сигналов позволяет измерять полный
набор характеристик модулированных сигналов: мощность несущей;
частоту модуляции; коэффициент (глубину) амплитудной модуляции;
девиацию частоты; отношение суммы мощностей сигнала, шума и
искажений к сумме мощностей шума и искажений (SINAD); смещение
частоты несущей.
Анализ модуляции АМн/ЧМн сигналов (опция DMA)
Теперь доступна также опция анализа параметров модуляции
АМн (амплитудная манипуляция) и ЧМн (частотная манипуляция).
Таблица каналов
Для тех пользователей, которые предпочитают настраивать анализатор
спектра в соответствии с номером канала, а не по значению центральной
частоты, будет полезной новая функция Channel Table (таблица каналов).
Безопасность при высоких уровнях входной мощности
Если мощность на входе анализатора превысит +33 дБм, для защиты
прибора от повреждения активируется входной защитный
переключатель.
Одноклавишные измерения
Анализатор N9340B поддерживает одноклавишные измерения
занимаемой полосы частот, мощности в канале и односительной
мощности в соседнем канале.
Оптимизация конструкции N9340B для повышения эффективности испытаний в полевых условиях
Четкое изображение графиков в помещении и на открытом
воздухе
Как и для всего новейшего оборудования компании Agilent,
предназначенного для работы в полевых условиях, работа при прямом
попадании на экран солнечных лучей или других условиях естественного
освещения, не является проблемой. Цветной дисплей размером 6,5 дюйма
(170 мм) с активной TFT матрицей и разрешением 640 х 480 пикселов
обеспечивает превосходное, яркое и четкое изображение графиков как
внутри помещения, так и на открытом воздухе.
Клавиши с подсветкой для возможности использования
прибора ночью
В анализаторе N9340B установлены клавиши с задней подсветкой. Они
ясно видны даже в темноте. Пользователь может настроить яркость и
продолжительность подсветки клавиш. За счет этого с N9340B можно
работать даже ночью.
Встроенный датчик освещенности
В передней панели N9340B установлен датчик освещенности. Он может
быть активирован для настройки яркости дисплея в соответствии с
изменяющимися условиями освещенности.
Продолжительное время действия батареи
В анализаторе N9340B имется встроенная система управления батареей,
которая увеличивает ее время действия до 4 часов.
Подключение к прибору c помощью интерфейсов USB и LAN
N9340B поддерживает USB флэш-накопители для целей запоминания и
считывания данных. Подключение прибора к ПК является простым.
Обеспечивается быстрая пересылка данных по кабелю USB. Программное
обеспечение, работающее в среде Windows, позволяет дистанционно
управлять N9340B по интерфейсу USB или LAN. Обеспечивается
автоматическое запоминание выбранных данных и графиков.
Легкий, прочный и портативный прибор
Обладая массой 3,5 кг (с батареей), анализатор спектра N9340В
специально сконструирован, чтобы облегчить решение задач установки и
обслуживания оборудования в полевых условиях для аэрокосмической и
оборонной отраслей, телевидения и радиовещания, радиочастотных
центров и операторов сетей радиосвязи. Большие резиновые манжеты
обертывают оба конца прибора, обеспечивая надежную защиту при
работе в жестких условиях. Герметизированная клавиатура и экран
устойчивы к воздействию влаги и пыли. Мягкий футляр для переноски
обеспечивает дополнительную защиту прибора.
Многоязычный интерфейс пользователя
Интерфейс пользователя на 11 языках, в том числе на русском.
Технические характеристики
| Параметры | Значения |
|---|---|
| Частотные параметры | |
| Диапазон частот | от 100 кГц до 3 ГГц (настраиваемый до 9 кГц), связь по переменному току |
| Погрешность частоты внутреннего опорного генератора 10 МГц | |
| Старение | ±1 х 10-6 за год |
| Температурная нестабильность | ±2 х 10-6, от 0 до 30 °С; ±4 х 10-6, от 30 до 50 °С |
| Погрешность отсчета частоты (начальной, конечной, центральной, по маркеру) | |
| Разрешение маркера | полоса обзора/(число точек развертки - 1) |
| Погрешность | ±(индицируемая частота х погрешн. опорной частоты + 1% х полоса обзора + 20% х полоса пропускания + разрешение маркера + 1 Гц) |
| Полоса обзора | |
| Диапазон | 0 Гц (нулевая полоса); от 1 кГц до 3 ГГц |
| Разрешение | 1 Гц |
| Погрешность | ±полоса обзора/(число точек развертки - 1) |
| Однополосный фазовый шум (от 20 до 30 °С, тип. значение, центр. частота 1 ГГц, полоса пропускания 100 Гц, полоса видеофильтра 10 Гц, СКЗ детектор) | |
| Отстройка от несущей 30 кГц | -87 дБн/Гц |
| Отстройка от несущей 100 кГц | -100 дБн/Гц |
| Отстройка от несущей 1МГц | -120 дБн/Гц |
| Полоса пропускания (ПП) | |
| на уровне -3дБ | от 30 Гц до 1 МГц в последовательности 1-3-10 |
| погрешность | ±5% (ном.) |
| избирательность (по уровням 60 дБ/3 дБ) | < 5:1 (ном.) (цифровые фильтры, АЧХ приблизительно гауссовой формы) |
| Полоса видеофильтра | |
| на уровне -3дБ | от 3 Гц до 1 МГц в последовательности 1:3:10 |
| погрешность | ±5% (ном.) |
| Амплитудные параметры | |
| Пределы измерения | от среднего уровня собственных шумов до +20 дБм |
| Пределы ослабления вх. аттенюатора | от 0 до 51 дБ с шагом 1 дБ |
| Макс. средняя мощность непрерывного сигнала | +33 дБм; 3 минуты максимум (ном.); установка входного аттенюатора ≥ 20 дБ |
| Макс. постоянная составляющая | 50 В пост. тока |
| Средний уровень собственного шума (ПП 30 Гц, полоса видеофильтра 3 Гц) * - Предусилитель выкл. (оп. уровень ≤ -50 дБм) ** - Предусилитель включен (оп. уровень ≤ -70 дБм) |
|
| 100 кГц < fc ≤ 1 МГц 1 МГц < fc ≤ 10 МГц fc = 50 МГц 10 МГц < fc ≤ 1,5 ГГц 1,5 ГГц < fc ≤ 3 ГГц |
-90 дБм* -115 дБм** -110 дБм* -128 дБм** -126 дБм (тип.)* -146 дБм (тип.)** -124 дБм* -144 дБм** -117 дБм* -136 дБм** |
| Диапазон отображения уровня | |
| Логарифмическая шкала | от 10 до 100 дБ, 10 делений, 1,2, 5, 10 дБ/дел |
| Единицы шкалы | дБм, дБмВ, дБмкВ |
| Линейная шкала | от 0 до 100%, 10 делений |
| Единицы шкалы | В, мкА, мВт, Вт |
| Число точек развертки | 461 |
| Погрешность отсчета уровня по маркеру | |
| Логарифмическая шкала | 0,01 дБ |
| Линейная шкала | 0,01% от опорного уровня |
| Детекторы графика | нормальный, положительного пикового значения, мгновенного значения, отрицательного пикового значения, логарифмический среднего значения, среднеквадратического значения (квадратичный), среднего значения напряжения (линейный) |
| Число графиков | 4 |
| Режимы графиков | Clear/write (стирание:запись), maximum hold (накопление максимумов), аverage (усреднение) |
| Погрешность измерения уровня (от 20 до 30 °С, пик. детектор, предусилитель выкл., вх. сигнал от 0 до -50 дБм, аттенюатор 20 дБ, частота > 1 МГц, авт. развертка, ПП = 1 кГц, полоса видеофильтра 1 кГц, усреднение графиков для уменьшения шума) | ±1,5 дБ; ±0,5 дБ (тип. значение) |
| Опорный уровень | |
| Пределы установки | от -100 до +20 дБм с шагом 1 дБ |
| Разрешение | |
| Логарифмическая шкала | 0,01 дБ |
| Линейная шкала | 1% от опорного уровня |
| КСВн на ВЧ входе (на частоте настройки) | |
| Установка аттенюатора 0 дБ | < 1,8:1 (от 10 МГц до 3,0 ГГц), ном. значение |
| Установка аттенюатора 10 дБ | < 1,8:1 (от 100 кГц до 10 МГц), ном. значение < 1,5:1 (от 10 МГц до 2,5 ГГц), ном. значение < 1,8:1 (от 2,5 до 3 ГГц), тип. значение |
| Установка аттенюатора 20 дБ | < 1,6:1 (от 100 кГц до 10 МГц), ном. значение < 1,4:1 (от 10 МГц до 3,0 ГГц), тип. значение |
| Продукты искажений и комбинационные составляющие | |
| Гарм. искажения второго порядка (точка перес. втор. порядка - SHI) | <-70 дБн при уровне смесителя -40 дБм |
| Интермодуляционные искажения третьего порядка (уровень TOI) | +10 дБм (тип. значение) |
| Собственные остаточные отклики | < -88 дБм (нагруженный вход, ослабление аттенюатора 0 дБ, предусилитель выкл., опорный уровень -30 дБм, частота > 30 МГц, ПП ≤ 10 |
| Развертка | |
| Время развертки | |
| при нулевой полосе обзора | от 6 мкс до 200 с |
| при полосе обзора ≥ 1 кГц | от 10 мс до 1000 с |
| режим развертки | непрерывный, однократный |
| перепад сигнала запуска | положительный или отрицательный (по выбору) |
| источник запуска | автоматический, сигнал видеотракта, внешний |
| задержка запуска | от 6 мкс до 200 с с разрешением 6 мкс |
| Демодуляция | |
| Диапазон частот | от 1 МГц до 3 ГГц |
| Погрешность определения мощности несущей | ±2 дБм; ±1 дБм (тип. значение) |
| Разрешающая способность отображения мощности несущей | 0,01 дБм |
| Измерение АМ сигналов | |
| частота модуляции | от20 Гц до 100 кГц |
| погрешность | 1 Гц (ном.) при частоте модуляции < 1 кГц; < 0,1% (ном.) при частоте модуляции ≥ 1 кГц |
| глубина | от 5 до 95% |
| погрешность | ±4 % (ном.) |
| Измерение ЧМ сигналов | |
| частота модуляции | от 20 Гц до 100 кГц |
| погрешность | 1 Гц (ном.) при частоте модуляции < 1 кГц; < 0,1% (ном.) при частоте модуляции ≥ 1 кГц |
| девиация | от 20 Гц до 400 кГц |
| погрешность | ±4 % (ном.) |
| Измерение АМн сигналов | |
| Символьная скорость | от 200 Гц до 100 кГц |
| Глубина модуляции | |
| диапазон | от 10 до 95% |
| погрешность | ±4 % от отсчета (ном.) |
| разр. способность отображ. | 0,01 Гц |
| Измерение ЧМн сигналов | |
| Символьная скорость | от 1 кГц до 100 кГц |
| Девиация ЧМн | |
| диапазон | от 1 кГц до 100 кГц |
| погрешность | ±4 % от отсчета (ном.) |
| разр. способность отображ. | 0,01 Гц |
| Соединители ввода-вывода | |
| ВЧ вход | соединитель типа N, розетка (50 Ом) |
| КСВн | < 1,5:1, от 10 МГц до 3,0 ГГц, вх. аттен. ≥ 10 дБ |
| Вход сигнала опорной частоты | 10 МГц/внешнего запуска |
| Частота опорного сигнала | 10 МГц |
| Амплитуда опорного сигнала | от 0 до +10 дБм |
| Уровень запуска | 5 В ТТЛ (12,6 В, 150 мА макс.) |
| Соединитель и вых. импеданс | соединитель типа N, розетка (50 Ом) |
| Соединители USB | |
| Интерфейс USB хоста | вилка типа А (протокол Version 1.1) |
| Интерфейс USB устройства | вилка типа В (протокол Version 1.1) |
| Общие характеристики | |
| Дисплей | Цветной дисплей 6,5 дюйма (170 мм), 640 х 480 точек с пассивной матрицей и частично отражающим слоем |
| Требования к питанию и калибровка | |
| Напряжение питания | от 90 до 120 В или от 195 до 263 В перем. тока (от 47 до 63 Гц); от 12 до 18 В постоянного тока |
| Потребление | 12 Вт (тип. значение) |
| Время действия батареи (после полного заряда) | 4 часа (без следящего генератора) 3 часа (со следящим генератором) |
| Время заряда батареи | 3 часа |
| Срок службы батареи | от 300 до 500 циклов заряда |
| Время устан. рабочего режима | 30 минут |
| Периодичность калибровки | 1 год |
| Условия окружающей среды и массо-габаритные размеры | |
| Рабочая температура | от -10 до +50 °С (при использовании батареи) от 0 до +40 °С (с адаптером перем./пост. тока) |
| Температура заряда батареи | от 0 до +50 °С |
| Предельные (хранение) | от -40 до +70 °С (для батареи: от -20 до +50 °С) |
| Относительная влажность | <95% |
| Масса и габаритные размеры | 3 кг; 318 (ширина) х 207 (высота) х 69 мм (глубина) |
| Информация для заказа N9340B Ручной анализатор спектра, диапазон частот от 100 кГц до 3,0 ГГц В стандартный комплект поставки: краткое учебное руководство по вводу в эксплуатацию (Quick Start Tutorial) на нескольких языках, комплект документации на компакт-диске и мягкий футляр для переноски. Опции N9340B-PА3 Предусилитель до 3 ГГц N9340B-TG3 Следящий генератор до 3 ГГц N9340B-AMA Демодуляция/анализ AM/ЧМ cигналов N9340B-DMA Демодуляция/анализ cигналов с АМн/ЧМн модуляцией N9340B-1TC Жесткий футляр для транспортировки N9340B-1DC Автомобильный адаптер 12 В N9340B-BAT Запасной блок батарей (2 батареи) N9340B-ADP Запасной преобразователь напряжения переменного тока в напряжение постоянного тока N9340B-BCG Внешнее зарядное устройство N9340B-TAD Переход N (вилка), 50 Ом, - N (розетка), 75 Ом, (от 0 до 1 ГГц) |
|
