Cистемные источники питания постоянного тока серии N5700 компании Agilent Technologies

Cистемные источники питания постоянного тока серии N5700

Модели: N5741A, N5742A, N5743A, N5744A, N5745A, N5746A, N5747A, N5748A, N5749A, N5750A, N5751A, N5752A, N5761A, N5762A, N5763A, N5764A, N5765A, N5766A, N5767A, N5768A, N5769A, N5770A, N5771A, N5772A

Технические данные источников питания N5700

24 модели: выходная мощность 750 Вт и 1500 Вт
Выход постоянного тока: до 600 В или до 180 А
Компактный корпус высотой 1 U (44,45 мм) с высокой плотностью компоновки
Встроенные средства измерения напряжения и тока
Полная защита от перенапряжения и перегрузки по току
Универсальный вход сети питания переменного тока от 85 до 265 В
Совместимость с наборами команд источников питания постоянного тока серий Xantrex XFR и Sorensen DLM
Интерфейсы GPIB, LAN и USB в стандартной конфигурации
Полное соответствие классу С стандарта LXI

Семейство приемлемых по цене базовых системных источников питания постоянного тока

Системные источники питания постоянного тока серии Agilent N5700 обладают удачным сочетанием технических и ценовых характеристик и выполнены в компактном корпусе высотой 1U (4,45 см). Данное семейство приемлемых по цене программируемых источников питания постоянного тока с одним выходом и выходной мощностью 750 Вт или 1500 Вт состоит из 24 моделей, которые предназначены для решения разнородных задач, требующих питания постоянного тока. Эти источники питания обеспечивают стабильные выходные параметры и имеют встроенные средства измерения напряжения и тока. Максимальные значения выходного напряжения находятся в диапазоне от 6 В до 600 В, а тока от 1,3 А до 180 А.
Эти экономичные источники питания включают целый набор системных функций, в том числе стандартные интерфейсы LAN, USB, GPIB, которые облегчают и ускоряют создание испытательных систем, используемых на этапах НИОКР, аттестационных испытаний и производства, для авиакосмической, оборонной, автомобильной, электронной и других отраслей промышленности.

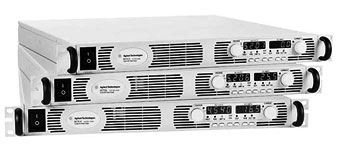

Компактный корпус с высокой плотностью компоновки экономит внутристоечное пространоство

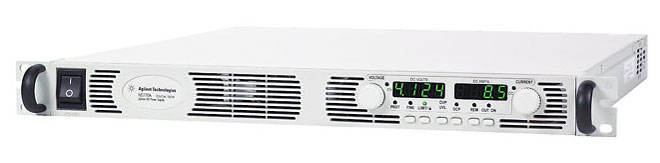

Источники питания серии N5700 конструктивно выполнены в компактном корпусе высотой 1 U (4,45 см) и шириной 19 дюймов (482,6 мм) и обеспечивают до 1500 Вт выходной мощности. Вентиляторы расположены спереди, сзади и сбоку (а не снизу и сверху), что позволяет устанавливать источники питания непосредственно друг над другом. Это значительно экономит внутристоечное пространство.


Источники питания постоянного тока серии N5700	Монтаж в стойку источников питания серии N5700

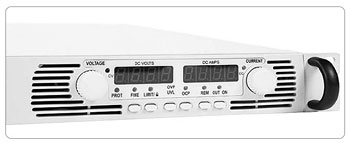

Простое управление с передней панели

Пользователь может легко и быстро управлять источником питания с помощью вращающихся ручек и клавиш. Используя эти органы управления передней панели, пользователь может выполнить грубую или точную настройку уровня выходного напряжения или тока, установки уровней защитных ограничений по току и напряжению, а также задать нужное состояние при включении питания (последние установки, запомненные в памяти, либо заводские установки по умолчанию). Значения выходного напряжения и тока одновременно отображаются на дисплее, а светодиодные индикаторы отображают состояние и режимы работы источника питания. Пользователь может заблокировать органы управления передней панели для защиты от случайного изменения установок блока питания.


Ручки управления и клавиши передней панели облегчают использование источников питания серии N5700.	Встроенные интерфейсы GPIB, 10/100 Base-T Ethernet и USB 2.0 упрощают выполнение соединений в системе

Расширенная защита испытуемого устройства

С целью предохранения испытуемого устройства от повреждения источники питания серии N5700 обеспечивают защиту от перегрева, перегрузки по току и перенапряжения (OVP). Кроме того, они могут обеспечить защиту от пониженного напряжения (UVL), которая препятствует уменьшению выходного напряжения ниже определенного лимита. Совместное использование функций UVL и OVP позволяет пользователю создать окно защиты для чувствительных схем нагрузки.

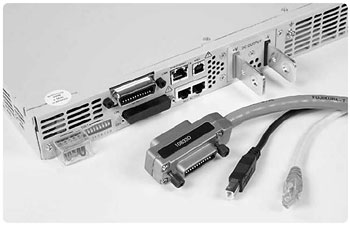

Интерфейсы для подключения к системе

Источники питания серии N5700 в стандартной комплектации поставляются с интерфейсами GPIB, Ethernet/LAN и USB 2.0, предоставляя пользователю свободу выбора используемого интерфейса ввода;вывода как на этапе разработки системы, так и в будущем. Источники питания серии N5700 полностью соответствуют классу С стандарта LXI.

Возможность дистанционного доступа и управления

Встроенный Web-сервер обеспечивает возможность дистанционного доступа и управления прибором с помощью стандартного браузера, такого как Microsoft® Internet Explorer. Используя Web-браузер, пользователь может выполнять операции настройки, контроля и управления источником питания серии N5700 дистанционно.

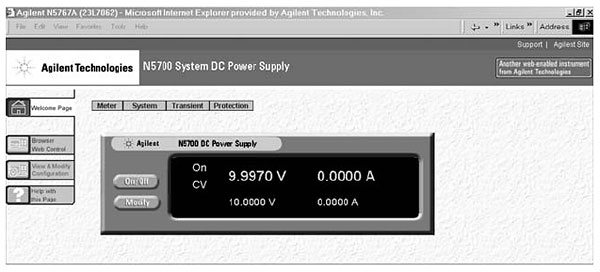

Графический интерфейс пользователя

Графический интерфейс пользователя для дистанционного доступа и управления источниками питания серии N5700 по сети Интернет.

Упрощение системной интеграции и конфигурирования

Для облегчения разработки систем источники питания серии N5700 поставляются в стандартной комплектации с драйверами IVI;COM. Они также поддерживают простой в использовании язык SCPI (Standard Commands for Programmable Instruments).

Совместимость команд

Источники питания серии N5700 включают набор команд, совместимый с источниками питания серий Xantrex XFR, Sorensen DLM и Agilent 603x. Это облегчает разработку систем при переходе к источникам питания серии N5700.

Гибкость конфигурирования:

возможность параллельного и последовательного соединения источников питания

Если пользователю необходимо получить больший ток (большую мощность), можно соединять параллельно до четырех источников питания серии N5700 с одинаковыми характеристиками. Два источника питания с одинаковыми характеристиками можно соединить последовательно для получения более высокого выходного напряжения (см. информацию об изоляции выходных клемм).

Аналоговое программирование и контроль

Выходное напряжение и ток можно запрограммировать от нуля до значения полной шкалы либо подачей аналогового напряжения от 0 до 5 В или от 0 до 10 В, либо с помощью резистора с изменяемым сопротивлением от 0 до 5 кОм или от 0 до 10 кОм.

Универсальный вход сети питания переменного тока

Все модели семейства N5700 имеют универсальный вход сети питания переменного тока, обеспечивающий возможность работы от номинального входного напряжения переменного тока в любой стране мира (от 85 до 265 В переменного тока с частотой от 47 до 63 Гц). За счет использования на входе переменного тока корректора коэффициента мощности при переключении с одного стандартного напряжения сети питания на другое не нужно переключать никаких переключателей или менять предохранители.

Монтаж в стойку

Передние ушки для крепления к стойке и задние держатели содержит каждый источник питания в стандартной комплектации. Кроме того, можно заказать комплект направляющих N5740A, который упрощает установку в стойку, обеспечивая все необходимые средства крепежа для монтажа одного источника питания серии N5700 в стоечном пространстве высотой всего 1U.

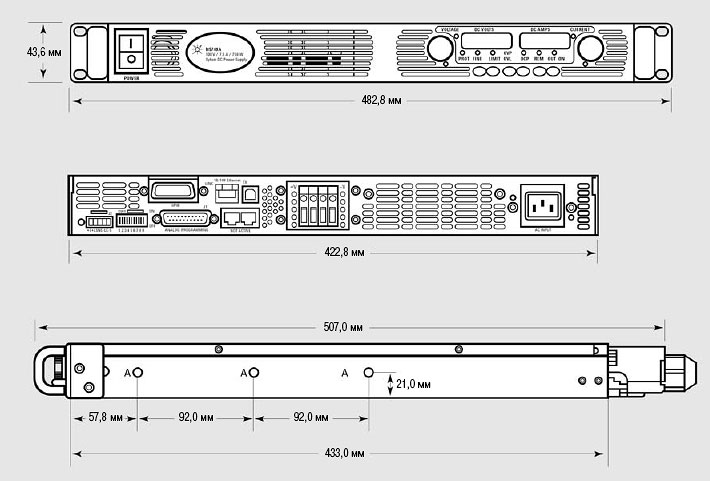

Общий вид

Общий вид источников питания постоянного тока серии N5700 компании Agilent Technologies

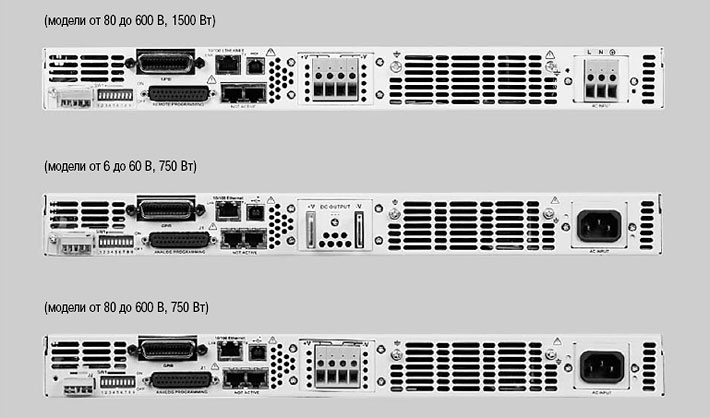

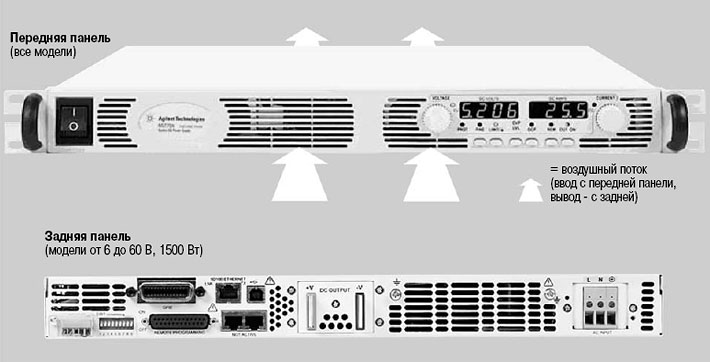

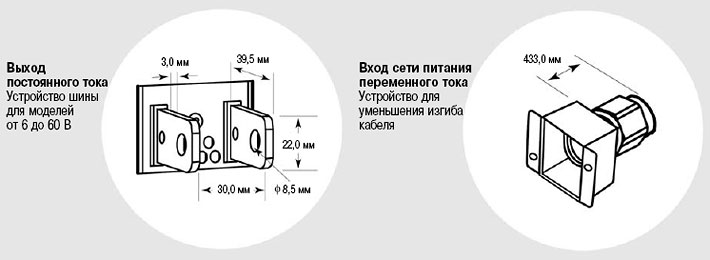

Передняя и задняя панель

Передняя и задняя панель источников питания постоянного тока серии N5700 компании Agilent Technologies

Технические данные:

		N5741A	N5742A	N5743A	N5744A	N5745A	N5746A
Выходные номинальные значения ¹	Напряжение	6 В	8 В	12,5 В	20 В	30 В	40 В
	Ток	100 А	90 А	60 А	38 А	25 А	19 А
	Мощность	600 Вт	720 Вт	750 Вт	760 Вт	750 Вт	760 Вт
Выходные пульсации и помехи	Напряжение, размах ²	60 мВ	60 мВ	60 мВ	60 мВ	60 мВ	60 мВ
Выходные пульсации и помехи	Напряжение, СКЗ ³	8 мВ	8 мВ	8 мВ	8 мВ	8 мВ	8 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Напряжение	2,6 мВ	2,8 мВ	3,25 мВ	4 мВ	5 мВ	6 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Ток	25 мА	23 мА	17 мА	12,6 мА	10 мА	8,8 мА
Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока)	Напряжение	2,6 мВ	2,8 мВ	3,25 мВ	4 мВ	5 мВ	6 мВ
	Ток	12 мА	11 мА	8 мА	5,8 мА	4,5 мА	3,9 мА
Погрешность программирования ¹	Напряжение 0,05%+	3 мВ	4 мВ	6,25 мВ	10 мВ	15 мВ	20 мВ
Погрешность программирования ¹	Ток 0,1%+	100 мА	90 мА	60 мА	38 мА	25 мА	19 мА
Погрешность измерения	Напряжение 0,1%+	6 мВ	8 мВ	12,5 мВ	20 мВ	30 мВ	40 мВ
Погрешность измерения	Ток 0,1%+	300 мА	270 мА	180 мА	114 мА	75 мА	57 мА
Время восстановления после изменения нагрузки ⁴	Время	≤ 1,5 мс	≤ 1,5 мс	≤ 1,5 мс	≤ 1 мс	≤ 1 мс	≤ 1 мс
Дополнительные характеристики Дополнительные характеристики не гарантируются, а приведенные рабочие параметры определяются проектными решениями или испытаниями. Все дополнительные характеристики являются типовыми, если не укакзано иначе.
Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке)	Переключение вверх, полная нагрузка	0,08 с	0,08 с	0,08 с	0,08 с	0,08 с	0,08 с
	Переключение вниз, полная нагрузка	0,05 с	0,05 с	0,05 с	0,05 с	0,08 с	0,08 с
	Переключение вниз, без нагрузки	0,5 с	0,6 с	0,7 с	0,8 с	0,9 с	1,0 с
Время реакции на команду ⁵	55 мс
Компенсация при дистанционном считывании	При падении напряжения на подводящих проводах	1 В	1 В	1 В	1 В	1,5 В	2 В
Защита от перенапряжения	Диапазон	0,5 - 7,5 В	0,5 - 10 В	1 - 15 В	1 - 24 В	2 - 36 В	2 - 44 В
Защита от перенапряжения	Погрешность	0,06 В	0,08 В	0,125 В	0,20 В	0,30 В	0,40 В
Выходные пульсации и помехи ⁶	Постоянный ток, СКЗ	200 мА	180 мА	120 мА	76 мА	63 мА	48 мА
Разрешение при программировании Разрешение при измерении	Напряжение	0,72 мВ	0,96 мВ	1,5 мВ	2,4 мВ	3,6 мВ	4,8 мВ
Разрешение при программировании Разрешение при измерении	Ток	12 мА	10,8 мА	7,2 мА	4,56 мА	3 мА	2,3 мА
Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет)	Напряжение	0,03 В	0,04 В	0,06 В	0,10 В	0,15 В	0,20 В
	Ток	0,50 А	0,45 А	0,30 А	0,19 А	0,13 А	0,10 А

		N5747A	N5748A	N5749A	N5750A	N5751A	N5752A
Выходные номинальные значения ¹	Напряжение	60 В	80 В	100 В	150 В	300 В	600 В
	Ток	12,5 А	9,5 А	7,5 А	5 А	2,5 А	1,3 А
	Мощность	750 Вт	760 Вт	750 Вт	760 Вт	750 Вт	780 Вт
Выходные пульсации и помехи	Напряжение, размах ²	60 мВ	80 мВ	80 мВ	100 мВ	150 мВ	300 мВ
Выходные пульсации и помехи	Напряжение, СКЗ ³	8 мВ	8 мВ	8 мВ	12 мВ	20 мВ	60 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Напряжение	8 мВ	10 мВ	12 мВ	17 мВ	32 мВ	62 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Ток	7,5 мА	6,9 мА	6,5 мА	6 мА	5,5 мА	5,26 мА
Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока)	Напряжение	8 мВ	10 мВ	12 мВ	17 мВ	32 мВ	62 мВ
	Ток	3,25 мА	2,95 мА	2,75 мА	2,5 мА	2,25 мА	2,13 мА
Погрешность программирования ¹	Напряжение 0,05%+	30 мВ	40 мВ	50 мВ	75 мВ	150 мВ	300 мВ
Погрешность программирования ¹	Ток 0,1%+	12,5 мА	9,5 мА	7,5 мА	5 мА	2,5 мА	1,3 мА
Погрешность измерения	Напряжение 0,1%+	60 мВ	80 мВ	100 мВ	150 мВ	300 мВ	600 мВ
Погрешность измерения	Ток 0,1%+	37,5 мА	28,5 мА	22,5 мА	15 мА	7,5 мА	3,9 мА
Время восстановления после изменения нагрузки ⁴	Время	≤ 1 мс	≤ 1 мс	≤ 1 мс	≤ 2 мс	≤ 2 мс	≤ 2 мс
Дополнительные характеристики Дополнительные характеристики не гарантируются, а приведенные рабочие параметры определяются проектными решениями или испытаниями. Все дополнительные характеристики являются типовыми, если не укакзано иначе.
Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке)	Переключение вверх, полная нагрузка	0,08 с	0,15 с	0,15 с	0,15 с	0,15 с	0,25 с
	Переключение вниз, полная нагрузка	0,05 с	0,15 с	0,15 с	0,15 с	0,15 с	0,30 с
	Переключение вниз, без нагрузки	1,1 с	1,2 с	1,5 с	2,0 с	3,0 с	4,0 с
Время реакции на команду ⁵	55 мс
Компенсация при дистанционном считывании	При падении напряжения на подводящих проводах	3 В	4 В	5 В	5 В	5 В	5 В
Защита от перенапряжения	Диапазон	5 - 66 В	5 - 88 В	5 - 110 В	5 - 165 В	5 - 330 В	5 - 660 В
Защита от перенапряжения	Погрешность	0,6 В	0,8 В	1 В	1,5 В	3 В	6 В
Выходные пульсации и помехи ⁶	Постоянный ток, СКЗ	38 мА	29 мА	23 мА	18 мА	13 мА	8 мА
Разрешение при программировании Разрешение при измерении	Напряжение	7,2 мВ	9,6 мВ	12 мВ	18 мВ	36 мВ	72 мВ
Разрешение при программировании Разрешение при измерении	Ток	1,5 мА	1,14 мА	0,9 мА	0,6 мА	0,3 мА	0,156 мА
Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет)	Напряжение	0,3 В	0,4 В	0,5 В	0,75 В	1,5 В	3 В
	Ток	0,0625 А	0,0475 А	0,0375 А	0,0250 А	0,0125 А	0,0065 А

		N5761A	N5762A	N5763A	N5764A	N5765A	N5766A
Выходные номинальные значения ¹	Напряжение	6 В	8 В	12,5 В	20 В	30 В	40 В
	Ток	180 А	165 А	120 А	76 А	50 А	38 А
	Мощность	1080 Вт	1320 Вт	1500 Вт	1520 Вт	1500 Вт	1520 Вт
Выходные пульсации и помехи	Напряжение, размах ²	60 мВ	60 мВ	60 мВ	60 мВ	60 мВ	60 мВ
Выходные пульсации и помехи	Напряжение, СКЗ ³	8 мВ	8 мВ	8 мВ	8 мВ	8 мВ	8 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Напряжение	2,6 мВ	2,8 мВ	3,25 мВ	4 мВ	5 мВ	6 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Ток	41 мА	38 мА	29 мА	20,2 мА	15 мА	12,6 мА
Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока)	Напряжение	2,6 мВ	2,8 мВ	3,25 мВ	4 мВ	5 мВ	6 мВ
	Ток	20 мА	18,5 мА	14 мА	9,6 мА	7 мА	5,8 мА
Погрешность программирования ¹	Напряжение 0,05%+	3 мВ	4 мВ	6,25 мВ	10 мВ	15 мВ	20 мВ
Погрешность программирования ¹	Ток 0,1%+	180 мА	165 мА	120 мА	76 мА	50 мА	38 мА
Погрешность измерения	Напряжение 0,1%+	6 мВ	8 мВ	12,5 мВ	20 мВ	30 мВ	40 мВ
Погрешность измерения	Ток 0,1%+	540 мА	495 мА	360 мА	228 мА	150 мА	114 мА
Время восстановления после изменения нагрузки ⁴	Время	≤ 1,5 мс	≤ 1,5 мс	≤ 1,5 мс	≤ 1 мс	≤ 1 мс	≤ 1 мс
Дополнительные характеристики Дополнительные характеристики не гарантируются, а приведенные рабочие параметры определяются проектными решениями или испытаниями. Все дополнительные характеристики являются типовыми, если не укакзано иначе.
Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке)	Переключение вверх, полная нагрузка	0,08 с	0,08 с	0,08 с	0,08 с	0,08 с	0,08 с
	Переключение вниз, полная нагрузка	0,05 с	0,05 с	0,05 с	0,05 с	0,08 с	0,08 с
	Переключение вниз, без нагрузки	0,5 с	0,6 с	0,7 с	0,8 с	0,9 с	1,0 с
Время реакции на команду ⁵	55 мс
Компенсация при дистанционном считывании	При падении напряжения на подводящих проводах	1 В	1 В	1 В	1 В	1,5 В	2 В
Защита от перенапряжения	Диапазон	0,5 - 7,5 В	0,5 - 10 В	1 - 15 В	1 - 24 В	2 - 36 В	2 - 44 В
Защита от перенапряжения	Погрешность	0,06 В	0,08 В	0,125 В	0,20 В	0,30 В	0,40 В
Выходные пульсации и помехи ⁶	Постоянный ток, СКЗ	360 мА	330 мА	240 мА	152 мА	125 мА	95 мА
Разрешение при программировании Разрешение при измерении	Напряжение	0,72 мВ	0,96 мВ	1,5 мВ	2,4 мВ	3,6 мВ	4,8 мВ
Разрешение при программировании Разрешение при измерении	Ток	21,6 мА	19,8 мА	14,4 мА	9,12 мА	6 мА	4,6 мА
Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет)	Напряжение	0,03 В	0,04 В	0,06 В	0,10 В	0,15 В	0,20 В
	Ток	0,90 А	0,825 А	0,60 А	0,38 А	0,25 А	0,19 А

		N5767A	N5768A	N5769A	N5770A	N5771A	N5772A
Выходные номинальные значения ¹	Напряжение	60 В	80 В	100 В	150 В	300 В	600 В
	Ток	25 А	19 А	15 А	10 А	5 А	2,6 А
	Мощность	1500 Вт	1520 Вт	1500 Вт	1500 Вт	1500 Вт	1560 Вт
Выходные пульсации и помехи	Напряжение, размах ²	60 мВ	80 мВ	80 мВ	100 мВ	150 мВ	300 мВ
Выходные пульсации и помехи	Напряжение, СКЗ ³	8 мВ	8 мВ	8 мВ	12 мВ	20 мВ	60 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Напряжение	8 мВ	10 мВ	12 мВ	17 мВ	32 мВ	62 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)	Ток	10 мА	8,8 мА	8 мА	7 мА	6 мА	5,5 мА
Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока)	Напряжение	8 мВ	10 мВ	12 мВ	17 мВ	32 мВ	62 мВ
	Ток	4,5 мА	3,9 мА	3,5 мА	3 мА	2,5 мА	2,26 мА
Погрешность программирования ¹	Напряжение 0,05%+	30 мВ	40 мВ	50 мВ	75 мВ	150 мВ	300 мВ
Погрешность программирования ¹	Ток 0,1%+	25 мА	19 мА	15 мА	10 мА	5 мА	2,6 мА
Погрешность измерения	Напряжение 0,1%+	60 мВ	80 мВ	100 мВ	150 мВ	300 мВ	600 мВ
Погрешность измерения	Ток 0,1%+	75 мА	57 мА	45 мА	30 мА	15 мА	7,8 мА
Время восстановления после изменения нагрузки ⁴	Время	≤1 мс	≤ 1 мс	≤ 1 мс	≤ 2 мс	≤ 2 мс	≤ 2 мс
Дополнительные характеристики Дополнительные характеристики не гарантируются, а приведенные рабочие параметры определяются проектными решениями или испытаниями. Все дополнительные характеристики являются типовыми, если не укакзано иначе.
Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке)	Переключение вверх, полная нагрузка	0,08 с	0,15 с	0,15 с	0,15 с	0,15 с	0,25 с
	Переключение вниз, полная нагрузка	0,08 с	0,15 с	0,15 с	0,15 с	0,15 с	0,30 с
	Переключение вниз, без нагрузки	1,1 с	1,2 с	1,5 с	2,0 с	3,0 с	4,0 с
Время реакции на команду ⁵	55 мс
Компенсация при дистанционном считывании	При падении напряжения на подводящих проводах	3 В	4 В	5 В	5 В	5 В	5 В
Защита от перенапряжения	Диапазон	5 - 66 В	5 - 88 В	5 - 110 В	5 - 165 В	5 - 330 В	5 - 660 В
Защита от перенапряжения	Погрешность	0,6 В	0,8 В	1 В	1,5 В	3 В	6 В
Выходные пульсации и помехи ⁶	Постоянный ток, СКЗ	75 мА	57 мА	45 мА	35 мА	25 мА	12 мА
Разрешение при программировании Разрешение при измерении	Напряжение	7,2 мВ	9,6 мВ	12 мВ	18 мВ	36 мВ	72 мВ
Разрешение при программировании Разрешение при измерении	Ток	3 мА	2,28 мА	1,8 мА	1,2 мА	0,6 мА	0,312 мА
Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет)	Напряжение	0,3 В	0,4 В	0,5 В	0,75 В	1,5 В	3 В
	Ток	0,125 А	0,095 А	0,075 А	0,050 А	0,025 А	0,013 А

Примечания:
1 Гарантируется, что минимальное напряжение устанавливается на значение, не превышающее 0,2% от номинального выходного напряжения.
Гарантируется, что минимальный ток устанавливается на значение, не превышающее 0,4% от номинального выходного тока.
2 До 20 МГц
3 От 5 Гц до 1 МГц
4 Время, в течение которого выходное напряжение восстанавливается в пределах 0,5% от номинального значения при изменении нагрузки
от 10 до 90% от номинального выходного тока. Точка установки напряжения - от 10% до 100% от номинального значения.
5 Следует добавить это время к времени реакции при переключении выхода, чтобы получить общее время программирования.
6 От 5 Гц до 1 МГц, при изменении выходного напряжения от 10 до 100% при полной нагрузке
(для источников питания с напряжением 6 В - при изменении выходного напряжения от 33 до 100%)
Дополнительные характеристики для всех номеров моделей

Последовательное и параллельное соединение выходов
Параллельное соединение
В режиме master/slave (главный/подчиненный) можно соединить до 4 источников питания.
Последовательное соединение
Можно последовательно соединить 2 источника питания.

Изоляция выходных клемм
Источники питания от 6 до 60 В
На выходных клеммах не должно быть напряжения больше ±60 В постоянного тока относительно других клемм или заземления. Источники питания от 80 до 600 В
На выходных клеммах не должно быть напряжения больше ±600 В постоянного тока относительно других клемм или заземления.

Запоминаемые/вызываемые состояния
Число ячеек энергозависимой памяти: 16

Аналоговое программирование (выходного напряжения и тока)
Входной сигнал
Устанавливается пользователем; от 0 до 5 В/от 0 до 10 В для программирования от нуля до значения полной шкалы
Входное сопротивление
Устанавливается пользователем; от 0 до 5 кОм/от 0 до 10 кОм для программирования от нуля до значения полной шкалы

Возможности интерфейсов
GPIB
Интерфейс, совместимый со стандартами SCPI ; 1993, IEEE 488.2
USB 2.0
Требуются библиотеки ввода;вывода Agilent I/O Library, версия L.01.01
10/100 LAN
Требуются библиотеки ввода;вывода Agilent I/O Library, версия L.01.01
Web-сервер
Встроенный Web-сервер требует Web-браузера, такого как Internet Explorer 5+ или Netscape 6.2+.

Условия окружающей среды
Условия эксплуатации
Внутри помещений, категория установки II (для входа переменного тока), степень загрязнения 2.
Диапазон рабочих температур - от 0 °C до 40 °C при полной нагрузке.
Температура хранения от -20 °C до 70 °C
Относительная влажность от 30 до 90%(без конденсации)
Высота над уровнем моря
• До 3000 метров. Выше 2000 метров выходной ток уменьшается на 2%/100 м
• Выше 2000 метров максимальную температуру окружающей среды следует снижать на 1 °C/100 м

Соответствие требованиям нормативных документов ЭМС
• Соответствует требованиям по ЭМС европейской директивы 89/336/ЕЕС для контрольно;измерительного оборудования класса А.
• Соответствует требованиям австралийского стандарта и имеет знак сертификации С;Tick.
• Соответствует требованиям канадского стандарта ICES;001.

Техника безопасности
• Соответствует требованиям европейской директивы на низковольтное оборудование 73/23/EEC
• Прибор соответствует нормативным требованиям американских и канадских стандартов по технике безопасности.
• Любой светодиод, используемый в данном изделии, относится к классу 1 по стандарту IEC 825;1. Уведомление по акустическому шуму (соответствует требованиям директивы по уровню акустического излучения):
• Звуковое давление Lp <70 дБа, на месте оператора, при нормальной работе.
Результат получен после выполнения типового теста в соответствии с требованиями стандарта EN 27779.

Вход сети питания переменного тока
Номинальное входное напряжение 100 – 240 В переменного тока; 50/60 Гц
Входной ток (источники питания с мощностью 750 Вт)
10,5 A при 100 В переменного тока (номинальное значение);
5 A при при 200 В переменного тока (номинальное значение)
Входной ток (источники питания с мощностью 1500 Вт)
21 A при 100 В переменного тока (номинальное значение);
11 A при при 200 В переменного тока (номинальное значение)
Диапазон входного напряжения от 85 до 265 В переменного тока;
частота от 47 до 63 Гц.
Коэффициент мощности 0,99 при номинальном входном напряжении и номинальной выходной мощности
Коэффициент полезного действия 76% – 87% для источников питания с мощностью 750 Вт;
77% – 88% для источников питания с мощностью 1500 Вт
Бросок тока
<25 A для источников питания с мощностью 750 Вт;
<50 A для источников питания с мощностью 1500 Вт

Габаритные размеры (за исключением соединителей и ручек)
Высота 43,6 мм
Ширина 422,8 мм
Глубина 432,8 мм

Масса
Для источников питания с мощностью 750 Вт 7 кг
Для источников питания с мощностью 1500 Вт 8,5 кг

Производитель источников питания постоянного тока серии N5700 - компания Keysight Technologies (Agilent Technologies), США

цена в прайс-листе

Источники питания постоянного тока серии N5700

Технические данные:
