Осциллограф MSO-X 3052A Keysight Technologies

осциллограф MSOX3052A


Цифровой осциллограф MSOX3052A (Keysight Technologies, США)

Осциллографы серии DSOX3000A - самые передовые технологии по доступной цене
Широкие возможности просмотра сигналов:
Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA
Высочайшая скорость обновления экрана до 1 000 000 осциллограмм в секунду
Глубокая память - 2 МВыб (опционально до 4 МВыб)

Четыре прибора в одном:
Лучший в своем классе осциллограф
Встроенный логический анализатор (для моделей MSO-X, опционально устанавливается на DSO-X)
Единственный в отрасли интегрированный генератор сигналов 20 МГц

Анализатор протоколов
Большой набор дополнительных функций и апгрейдов:
Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа
Опциональный анализ протоколов: I2C, SPI, RS232, UART, CAN, LIN, и I2S
Режим сегментированной памяти
Автоматический тест на соответствие маске

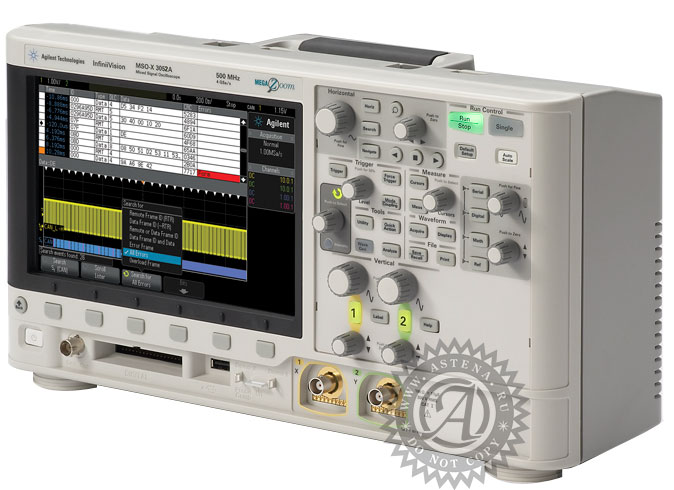

осциллограф MSO-X 3052A

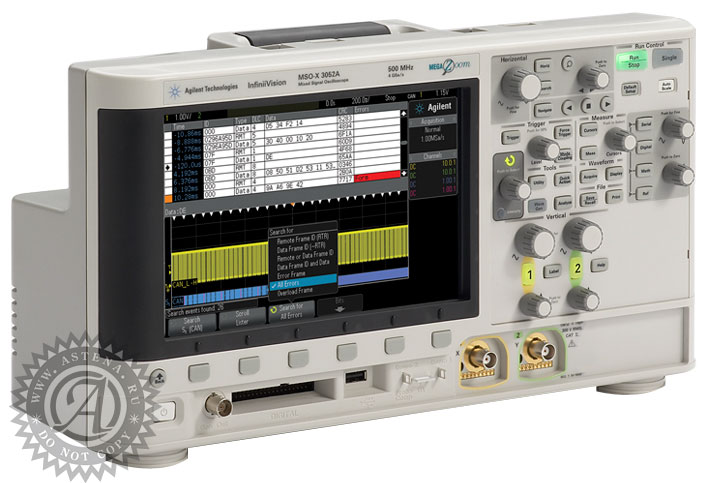

Осциллограф MSO-X 3052A

осциллограф MSO-X 3052A


Отсек для хранения пробников осциллографа MSOX3052A

Отсек для хранения пробников осциллографа


MSO-X 3052A. Вид сверху

MSO-X 3052A. Вид сверху


Задняя панель осциллографа MSOX3052A

Задняя панель осциллографа MSOX3052A


Виды сбоку на осциллограф MSO-X 3052A

Виды сбоку на осциллограф MSO-X 3052A

Производитель осциллографа MSO-X 3052A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Полоса пропускания 500 МГц
Аналоговые каналы 2
Логические каналы 8 для моделей MSOX (или моделей DSOX после апгрейда)
Частота дискретизации 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах
Глубина памяти 2 Квыб (4 Мвыб опционально)
Вертикальное разрешение 8 бит
Коэффициент отклонения 2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе ± 2%
Горизонтальное разрешение 2,5 пс
Коэффициент развертки 1 нс/дел - 50 с/дел
Ограничение полосы пропускания 20 МГц
Входной импеданс 1 МОм/50 Ом, интерфейс AutoProbe
Погрешность временной базы 25 ± 5 ppm
Режимы сбора данных
Нормальный Отображение собранных данных на экране в реальном времени
С усреднением Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегметированный Период захвата не менее 19 мкс
С обнаружением пиков Захват глитчей длительностью от 250 пс
Режим высокого разрешения Разрешение 12 бит при развертке ≥ 1 мкс/дел
Режимы запуска
Принудительный Немедленный запуск при нажатии клавиши на панели
По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале
По длительности импульса Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с)
По ранту Запуск по ранту
По ТВ сигналу Запуск по стандартному сигналу NTSC, PAL или SECAM
По сигналам шин Запуск по сигналам шин USB, I2C, SPI, RS232, UART, CAN, LIN, и I2S
По комбинации Запуск по комбинации аналоговых или цифровых каналов
Прочие Прочие режимы запуска, см. подробные технические характеристики
Измерения 34 автоматических измерения
Математические функции Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ
Логические каналы
Количество каналов 16 (для моделей MSOX или DSOX после апгрейда)
Частота дискретизации 1 ГВыб/с
Динамический диапазон ± 10 В
Генератор сигналов
Частота 0,1 Гц – 20 МГц
Формы сигнала Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей 8,5-дюймовый цветной WVGA TFT LCD
Скрорость обновления дисплея 1 000 000 осцилограмм в секунду
Интерфейс
Стандартно USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК
Опционально GPIB, LAN, VGA
Габаритные размеры 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)
Вес 3,85 кг

Информация для заказа
DSOX3012A 2-канальный осциллограф с полосой пропускания 100 МГц
MSOX3012A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 100 МГц
DSOX3014A 4-канальный осциллограф с полосой пропускания 100 МГц
MSOX3014A 4+16-канальный осциллограф смешанных сигналов с полосой пропускания 100 МГц
DSOX3024A 4-канальный осциллограф с полосой пропускания 200 МГц
MSOX3024A 4+16-канальный осциллограф смешанных сигналов с полосой пропускания 200 МГц
DSOX3032A 2-канальный осциллограф с полосой пропускания 350 МГц
MSOX3032A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 350 МГц
DSOX3034A 4-канальный осциллограф с полосой пропускания 350 МГц
MSOX3034A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 350 МГц
DSOX3052A 2-канальный осциллограф с полосой пропускания 500 МГц
MSOX3052A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 500 МГц
DSOX3054A 4-канальный осциллограф с полосой пропускания 500 МГц
DSOX3054A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 500 МГц

Опции и приложения
xSOX3000-001 (DSOX3WAVEGEN) Встроенный генератор сигналов 20 МГц
xSOX3000-040 (DSOX3MEMUP) Увеличение памяти до 4 Мвыб
xSOX3000-232 (DSOX3COMP) Запуск и декодирование данных RS-232/UART
xSOX3000-AMS (DSOX3AUTO) Запуск и декодирование данных CAN/LIN
xSOX3000-LMT (DSOX3MASK) Тест на соответствие маске
xSOX3000-LSS (DSOX3EMBD) Запуск и декодирование данных I2C/SPI
xSOX3000-SGM (DSOX3SGM) Режим сегментированной памяти
xSOX3000-SND (DSOX3AUDIO) Запуск и декодирование данных I2S
xSOX2000-SGM (DSOX2SGM) Режим сегментированной памяти
xSOX3000-806 Модуль GPIB
DSOX3MSO Апгрейд DSOX до MSOX
при заказе опций вместо x выбрать D или M

Дополнительные принадлежности
N6456A Набор для монтажа в стойку
N6757A Мягкая сумка и крышка передней панели

Рекомендуемые пробники MSOX3052A
N2862B Пассивный пробник 10:1, 150 МГц (в комплекте с 100 МГц моделями)
N2863B Пассивный пробник 10:1, 300 МГц (в комплекте с 200 МГц моделями)
N2890A Пассивный пробник 10:1, 500 МГц (в комплекте с 350/500 МГц моделями)
N6459-60001 8-канальный логический пробник (в комплекте с MSOX или с апгрейдом DSOX2MSO)
10076B Пассивный пробник 100:1, 4 кВ, 250 МГц
N2889A Пассивный пробник 10:1/1:1, 350 МГц
N2771B Пассивный высоковольтный пробник 1000:1, 30кВ, 50 МГц
N2790A Высоковольтный дифференциальный пробник 100 МГц, ±1,4 кВ
N2792A Дифференциальный пробник, 200 МГц, ±20 В
N2793A Дифференциальный пробник, 800 МГц, ±15 В
N2795A Несимметричный активный пробник, 1 ГГц, ±8 В
1146A Токовый пробник 100 кГц, 100 A
1147A Токовый пробник 50 МГц, 15 A
N2893A Токовый пробник 100 МГц, 15 A
