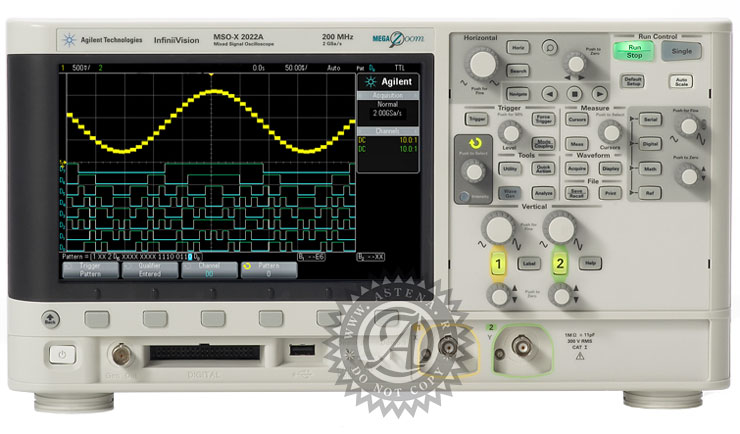

Цифровой осциллограф MSOX2012A (Keysight Technologies, США)
Больше возможностей
• Более подробный анализ сигналов на самом большом экране в своем классе, самая глубокая память и самая высокая скорость обновления экрана
• Функциональность трех приборов в одном: осциллографа, логического анализатора временных диаграмм и встроенного генератора сигналов стандартной формы WaveGen (опционально)
• Защита инвестиций благодаря единственной на рынке возможности полной модернизации прибора этого класса (включая расширение полосы пропускания).
Самый большой экран
Техника обеспечения лучшего обзора сигнала начинается с самого большого экрана. Наш 8,5-дюймовый WVGA экран обеспечивает в два раза большую полезную площадь при пятикратном увеличении разрешения (WVGA 800x480 по сравнению с QVGA 320x240).
Самая высокая скорость обновления экрана
За счет разработанной Agilent технологии MegaZoom IV, основанной на специализированных ИС, осциллографы InfiniiVision серии 2000 X способны выводить на экран до 50 000 осциллограмм в секунду. При такой скорости можно гораздо лучше рассмотреть детали сигнала и редкие аномалии.
Более глубокая память для большего временного окна
Глубина памяти осциллографа составляет 100 квыб, что в 40 раз больше, чем у любых других осциллографов этого класса, благодаря чему вы можете захватывать длинные фрагменты при сохранении высокой частоты дискретизации и затем растягивать интересующие участки сигнала для детального изучения мельчайших подробностей. Глубокая память осциллографа позволяет сохранить высокую частоту дискретизации при большем времени захвата. Подробнее...
Лучший в своем классе осциллограф
Осциллографы InfiniiVision серии 2000 X, основанные на технологии MegaZoom IV, обладают самой глубокой памятью в своем классе (100 квыб), которая всегда доступна во всех режимах. Это позволяет получить самую высокую в отрасли скорость обновления экрана (до 50 000 осциллограмм в секунду), которая не снижается при проведении измерений или добавлении цифровых каналов.
Кроме того, осциллографы серии 2000 X способны выполнять 23 вида автоматических измерений таких величин, как напряжение, время и частота, а также имеют четыре функции математической обработки сигналов, включая БПФ. Все это при ценах, сопоставимых с ценами на осциллограф Tektronix TDS2000C.
Первый в отрасли осциллограф смешанных сигналов эконом-класса
Осциллографы серии 2000 X – первый инструмент в своем классе со встроенным логическим анализатором, работающем в режиме временных диаграмм. До сих пор осциллографы этого класса располагали только двумя или четырьмя аналоговыми каналами. Однако, для работы с цифровыми сигналами, как правило присутствующими во всех современных разработках, не всегда достаточно традиционных двух или четырех каналов. С дополнительными 8 встроенными цифровыми каналами, вы будете располагать 12 каналами с запуском, коррелированным по времени, захватом и визуализацией на том же приборе. Приобретая 2- или 4-канальный цифровой осциллограф (DSO) можно самостоятельно в любое время модернизировать его до осциллографа смешанных сигналов (MSO), активировав с помощью лицензии 8 встроенных цифровых каналов для отображения временных диаграмм.
Уникальный встроенный генератор сигналов стандартной формы WaveGen
Впервые в отрасли измерений осциллографы серии 2000 Х оснащены генератором сигналов стандартной формы с диапазоном частот 20 МГц. Это идеально подходит для учебных заведений или конструкторских лабораторий, где большое значение имеет пространство, занимаемое измерительным оборудованием, и бюджет. Встроенный генератор сигналов стандартной формы вырабатывает сигналы синусоидальной, прямоугольной и пилообразной формы, сигналы постоянного тока, импульсные и шумоподобные сигналы. Теперь не нужно покупать отдельный генератор, так как можно получить его вместе с новым осциллографом. Активировать генератор WaveGen можно в любой момент, заказав опцию DSOX2WaveGen и самостоятельно установив лицензию. Подробнее...
Органы управления осциллографа InfiniiVision серии 2000 X
Производитель осциллографа MSO-X 2012A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения |
|---|---|
| Полоса пропускания* | 100 МГц |
| Расширение полосы пропускания | да |
| Число каналов | 2 |
| Частота дискретизации | 1 Гвыб/с на канал, 2 Гвыб/с с чередованием |
| Глубина памяти (длина записи) | 100 квыб |
| Экран | 8,5-дюймовый WVGA, 64 градации яркости |
| Частота обновления экрана | 50 000 осциллограмм в секунду |
| Вешний запуск | Есть во всех моделях |
| Вертикальное разрешение | 8 бит |
| Чувствительность по вертикали | От 2 мВ/дел. до 5 В/дел. |
| Вертикальная погрешность по постоянному току | ±[ погрешность усиления по постоянному току + погрешность отклонения по вертикали по постоянному току + 0,25 % полной шкалы] |
| Погрешность усиления по постоянному току* | ±3 % (≥ 10 мВ/дел); ±4 % (< 10 мВ/дел) |
| Растяжение по вертикали | Возможность масштабирования и изменения положения текущих или сохраненных сигналов по вертикали. Когда захват осуществлен, то поворотом ручек масштаба по вертикали и смещения положения можно сдвинуть сигнал и изменить масштаб. Растяжение и сжатие проходит в течении менее чем 100 мс. |
| Максимальное входное напряжение | КАТ I 300 Вср.кв., 400 Впик-пик, кратковременная перегрузка 1,6 кВпик-пик КАТ II 300 Вср.кв., 400 Впик-пик С пробником 10073C 10:1 – КАТ I 500 Впик-пик, КАТ II 400 Впик-пик С пробником N2862A или N2863A 10:1 – 300 Вср.кв. |
| Диапазон позиционирования/смещения | от 2 мВ до 200 мВ /дел: ±2 В > 200 мВ до 5 В/дел: ±50 В |
| Ограничение полосы пропускания | 20 МГц (отключается) |
| Режим входа | Связь по постоянному току, связь по переменному току, земля |
| Входное сопротивление | 1 Мом ±2 % |
| Диапазон скоростей развертки | от 5 нс/дел до 50 с/дел |
| Погрешность измерения временных интервалов (с использованием курсора) | ± (Погр. частоты генератора развертки * погр. считывания) ± (0,0016 % * ширина экрана) ± 100 пс |
| Динамический диапазон | ± 8 делений от центра экрана |
| Растяжение по горизонтали | Горизонтальное растяжение или сжатие измеряемого или записанного сигнала |
| Режимы захвата | |
| Нормальный | |
| Обнаружение пиковых значений | Захват глитчей от 500 пс при всех настройках скорости развертки |
| С усреднением | Усреднение по 2, 4, 8, 16, 64... 65 536 точкам |
| Режим высокого разрешения | 12 бит при скорости развертки ≥ 20 мкс/дел |
| Сегментированная память | Время готовности = 19 мкс (минимальное время между запусками) |
| Система запуска | |
| Режимы запуска • запуск по фронту (по положительному перепаду, по отрицательному перепаду, по любому перепаду) – обычный запуск с устанавливаемой чувствительностью. • запуск по длительности импульса (или глитча), большей, равной или меньшей указанного значения в диапазоне от 17 нс до 10 с • Запуск на основе логического «И» заданной комбинации каналов. В каждом канале можно задать нулевой, единичный или любой уровень, а также положительный или отрицательный перепад (только в одном канале) • Запуск по всем или по определенным строкам видеосигнала, по четным, нечетным или любым кадрам композитного видеосигнала стандартов NTSC, PAL, PAL-M, SECAM. |
|
| Режим входа запуска | связь по постоянному току, переменному току, с подавлением шумов, ФНЧ или ФВЧ |
| Источник сигнала запуска | Любой аналоговый канал, любой цифровой канал (модели MSO или с обновлением DSOX2MSO), вход внешнего сигнала запуска, WaveGen, сеть питания |
| Чувствительность запуска (внутр.)* | < 10 мВ/дел: > 1 дел. или 5 мВ; ≥ 10 мВ/дел: 0,6 дел |
| Чувствительность запуска (внеш.)* | 200 мВ (от 0 до 100 МГц); 350 мВ (от 100 до 200 МГц) |
| Курсоры | |
| Типы | Амплитудный, временной, частотный (БПФ), ручной, следящий, двоичный, шестнадцатеричный |
| Измерения | ΔT, 1/ΔT, ΔV/X, 1/ΔX, ΔY |
| Автоматическое измерение сигналов | |
| Напряжение | Мгновенное значение, максимум, минимум, двойной размах, вершина, основание, амплитуда, положительный выброс, отрицательный выброс, усреднение за N периодов, усреднение по всему экрану, ср.кв. значение пульсирующего напряжения за N периодов, ср.кв. значение пульсирующего напряжения по всему экрану, ср.кв. значение переменного напряжения за N периодов |
| Время | Период, частота, время нарастания, время спада, длительность положительного и отрицательного импульса, скважность, задержка A>B (по нарастанию), задержка A>B (по спаду), фаза A>B (по нарастанию) и фаза A>B (по спаду) |
| Математические функции обработки сигналов | |
| Функции | Сложение, вычитание, умножение, БПФ |
| БПФ | Окна: Ханнинга, с плоской вершиной, прямоугольное, Блэкмана-Харриса |
| Источники | Аналоговые каналы 1 и 2, Аналоговые каналы 3 и 4 |
| Характеристики экрана | |
| Экран | 8,5-дюймовый WVGA |
| Разрешение | 800 (гориз.) х 400 (верт.) пикселей (область экрана) |
| Интерполяция | Sin(x)/x интерполяция (с использованием КИХ фильтра, применяется, когда на отображаемую точку приходится меньше одной выборки) |
| Послесвечение | Выкл., бесконечное, регулируемое (100 мс - 60 с) |
| Градации яркости | 64 |
| Осциллограф смешанных сигналов (MSO) (цифровые каналы) | |
| Возможность обновления цифрового осциллографа | Да |
| Число цифровых каналов | 8 (от D0 до D7) |
| Частота дискретизации | 1 Гвыб/c |
| Пороговые уровни | ТТЛ (+1,4 В), КМОП (+2,5 В), ЭСЛ (-1,3 В), задаваемый пользователем (±8,0 В с шагом 10 мВ) |
| Погрешность порогового уровня | ± (100 мВ + 3 % от установленного значения) |
| Максимальный входной динамический диапазон | ±10 В относительно порогового значения |
| Минимальный размах напряжения | 500 мВпик-пик |
| Входной импеданс | 100 кОм ± 2 % на входе пробника, ~8 пФ |
| Минимальная определяемая длительность импульса | 5 нс |
| Сдвиг фаз между каналами | 2 нс (тип.), 3 нс (макс.) |
| Климатические характеристики и безопасность | |
| Температура | Рабочая: от 0 до +55 °C Хранение: от –40 до +71 °C |
| Относительная влажность | Рабочая: до 80 % (не более +40 °C); до 45 % (до +50 °C) Хранение: до 95 % (до 40 °C); до 45 % (до 50 °C) |
| Высота над уровнем моря | до 4000 м (рабочая и хранение) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС (2004/108/EC), соответствует или превосходит требования IEC 61326-1:2005/EN 61326-1:2006 Группа 1 Класс A CISPR 11/EN 55011 IEC 61000-4-2/EN 61000-4-2 IEC 61000-4-3/EN 61000-4-3 IEC 61000-4-4/EN 61000-4-4 IEC 61000-4-5/EN 61000-4-5 IEC 61000-4-6/EN 61000-4-6 IEC 61000-4-11/EN 61000-4-11 Канада:ICES-001:2004 Австралия/Новая Зеландия: AS/NZS |
| Безопасность | UL61010-1 2-я редакция, CAN/CSA22.2 No. 61010-1-04 |
| WaveGen –встроенный генератор сигналов стандартной формы | |
| Выходной сигнал | Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумоподобный, постоянный ток |
| Синусоидальный | • Частотный диапазон: от 0,1 Гц до 20 МГц • Неравномерность АЧХ: ±0,5 дБ (относительно 1 кГц) • Гармонические искажения: –40 dBc • Негармонические искажения: –40 dBc • Суммарный коэффициент гармоник: 1 % • Отношение С/Ш (при нагрузке 50 Ом в полосе 500 МГц): 40 дБ (≥0,1 Впик-пик); 30 дБ (<0,1 Впик-пик) |
| Прямоугольный / импульсный | • Частотный диапазон: от 0,1 Гц до 10 МГц • Скважность: от 20 до 80 % • Разрешение по скважности: более 1 % или 10 нс • Длительность импульса: 20 нс (мин.) • Разрешение по длительности импульса: 10 нс или 5 разрядов квантования, смотря что больше • Время нарастания/спада: 18 нс (по уровню 10-90 %) • Выбросы: < 2 % • Ассиметричность (при 50 % постоянной составляющей): ±1 % ± 5 нс • Джиттер (TIE ср. кв.): 500 пс |
| Треугольный / пилообразный | • Частотный диапазон: от 0,1 Гц до 100 кГц • Нелинейность: 1 % • Изменение симметрии: от 0 до 100 % • Разрешение по изменению симметрии: 1 % |
| Шумоподобный | Полоса 20 МГц |
| Частота | • Погрешность для синусоидального и пилообразного сигналов: 130х10-6 (частота < 10 кГц) 50х10-6 (частота > 10 кГц) • Погрешность прямоугольных и импульсных сигналов: [50+частота/200]х10-6 (частота < 25 кГц) 50х10-6 (частота ≥ 25 кГц) • Разрешение: 0,1 Гц или 4 разряда квантования, смотря что больше |
| Амплитуда | • Диапазон: от 20 мВпик-пик до 5 Впик-пик для высокоомной нагрузки от 10 мВпик-пик до 2,5 Впик-пик на нагрузке 50 Ом • Разрешение: 100 мкВ или 3 разряда квантования, смотря что больше • Погрешность: 2 % (частота = 1кГц) |
| Постоянное смещение | • Диапазон: ±2,5 В для высокоомной нагрузки ±1,25 В на нагрузке 50 Ом • Разрешение: 100 мкВ или 3 разряда квантования, смотря что больше • Погрешность: ±1,5 % от заданного постоянного смещения ±1,5 % амплитуды ±1мВ |
| Выход сигнала запуска | Выход запуска выведен на разъем BNC |
| Габариты и масса осциллографа | |
| Размеры, мм | Ширина: 380,6 Высота: 204,4 Глубина: 141,5 |
| Масса, кг | Только прибор: 3,85 Вместе с принадлежностями: 4,08 |
| Размеры прибора в упаковке, мм | Ширина: 450 Высота: 250 Глубина: 360 |
| Размеры с комплектом для монтажа в стойку, мм | Ширина: 481,6 Высота: 221,5 Глубина: 189,34 |
| Средства подключения | |
| Порты в стандартной конфигурации | Один высокоскоростной ведомый порт USB 2.0 на задней панели Два высокоскоростных хост-порта USB 2.0 на передней и задней панели Поддержка внешних накопителей и принтеров |
| Опциональные порты | GPIB, LAN, VGA |
| Энергонезависимая память | |
| Сохранение эталонных сигналов | 2 сигнала во внутреннюю память или на внешний накопитель USB |
| Сохранение результатов измерений, настроек и форматы сохраняемых файлов | Набор настроек, .bmp, .png, .csv, ASCII, XY, эталонные сигналы, .alb, .bin, таблица, маска |
| Максимальный объем флеш-накопителя USB | 64 ГБ |
| Число сохраняемых наборов настроек | 10 (во внутренней памяти) Ограничено емкостью (в USB накопителе) |
| * Гарантируемые Agilent Technologies характеристики, все остальные характеристики являются типовыми. Приведенные характеристики действительны после 30-минутного прогрева в пределах ±10 °C от температуры калибровки. |
|
