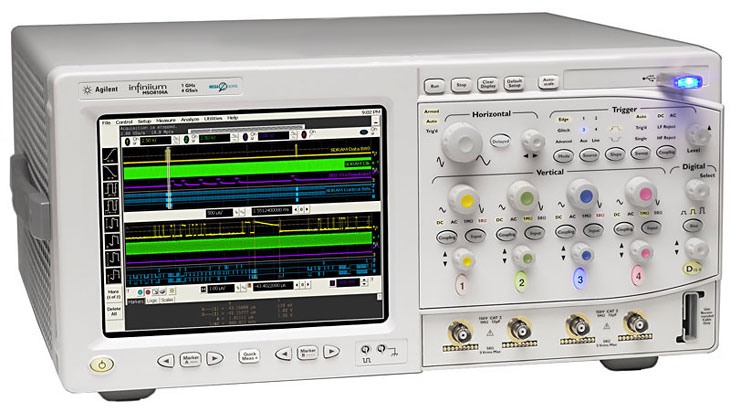

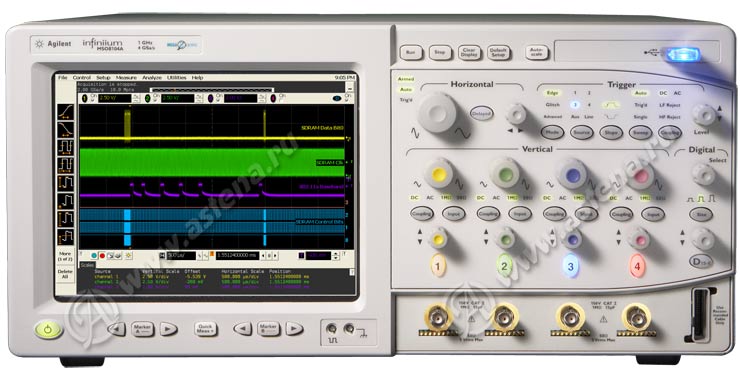

Осциллограф MSO 8104A

Лабораторный осциллограф с мощными характеристиками, открытой операционной системой Windows XP Pro, сенсорным экраном и буксируемыми инструментами измерений
• До 128 Мвыб быстрой и глубокой памяти Mega Zoom III плюс единственная в отрасли возможность сегментироваия памяти как по аналоговым, так и логическим каналам
• Расширенный набор прикладных программ
• Соответствие классу С стандарта LXI

Задняя панель осциллографа MSO8104A

Стандарт среди лабораторных осциллографов общего назначения

Осциллографы серии Infiniium 8000 являются первым в отрасли семейством, предоставляющим в распоряжение разработчиков такие характеристики, как глубокая память с быстрой реакцией и превосходные возможности по отображению и анализу сигналов. Четыре модели цифровых запоминающих осциллографов (DSO) и осциллографов смешанных сигналов (MSO) сочетают передовые достижения в области отображения сигналов с патентованной технологией MegaZoom нового поколения. Эта технология позволяет отображать содержимое глубокой и быстро реагирующей памяти на систему отображения данных высокой четкости, что обеспечивает выявление даже мельчайших подробностей в длительных сигналах сложной формы. Технология MegaZoom нового поколения позволяет разработчикам захватывать аналоговые и цифровые сигналы в широких временных диапазонах, легко просматривать важные события и выполнять эффективный анализ сигналов с помощью всего лишь одного прибора.

Свойства осциллографов серии 8000 семейства Infiniium

Радикальное сокращение времени отладки с помощью моделей осциллографов смешанных сигналов (MSO)

По мере продолжающегося роста сложности встраиваемых схем за счет включения в них высокоскоростных цифровых шин, таких как SDRAM и PCI, вместе с 16-и 32-разрядными процессорами, перед разработчиками возникает настоятельная необходимость иметь под рукой универсальный испытательный прибор. При необходимости локализации интересующих событий или отслеживания важных зависимостей между несколькими сигналами нужен прибор, способный обеспечивать отображение и запуск по более чем двум или четырем сигналам одновременно. Осциллографы MSO серии Infiniium компании Agilent объединяют в одной системе сбора данных 4 аналоговых и 16 логических каналов, что обеспечивает коррелированное во времени отображение сигналов и запуск по всем 20 каналам. Поскольку MSO прежде всего является осциллографом никакого ухудшения его функциональных возможностей не происходит. Прибор удобен в использовании и обеспечивает захват сигналов в реальном времени, как и любой современный осциллограф. MSO устраняет необходимость использования дорогих многоблочных решений и способен радикально сократить время отладки.

Отображение и запуск в MSO

Независимо от сложности анализируемых сигналов, осциллограф MSO серии Infiniium, снабженный мощными средствами отображения и запуска, способен помочь легко разобраться с ними. Осциллограф MSO серии Infiniium может выполнять запуск по всем 16 логическим и 4 аналоговым каналам. При установке условий запуска по кодовому слову или состоянию можно использовать любую комбинацию состояний аналоговых и логических каналов. Это позволяет легко выполнять локализацию и анализ сложных взаимодействий между логическими и аналоговыми сигналами в исследуемой схеме. Как только условие запуска установлено, можно непрерывно наблюдать причинно-следственные зависимости этих взаимодействий и выполнять измерения по всем 20 каналам.

Применение MSO

При размещении во встраиваемых схемах шин усложненных элементов памяти, таких как SDRAM, очень важно иметь возможность обнаружения какого-то конкретного цикла шины памяти, который может оказаться причиной возникновения определенной проблемы. Локализация цикла записи SDRAM требует запуска по четырем логическим каналам, когда сигналы CS, CAS и WE установлены низкими, а сигнал RAS - высоким, и запуска по одному аналоговому каналу во время положительного перепада тактового сигнала. Кроме того, потребуется второй аналоговый канал для захвата бита данных шины SDRAM, на который падает подозрение в его достоверности. Для локализованного цикла записи можно создать глазковую диаграмму бита данных за счет высоких скоростей обновления сигнала, а затем выполнять измерения времени установления и времени удержания для наихудшего случая, одновременно обнаруживая аномалии и глитчи. Выполнение такого анализа с помощью обычного 2-или 4-канального осциллографа, а также с помощью комбинации логического анализатора и обычного осциллографа было бы трудной или невозможной задачей.

Лидирующая в отрасли глубокая память до 128 Мвыб

Глубокая память тесно связана с такой характеристикой, как частота дискретизации. Дело в том, что глубокая память в осциллографах поддерживает высокую частоту дискретизации в течение более длительных сборов данных. Глубина памяти сбора данных до 128 Мвыб позволяет осциллографу серии Infiniium 8000 обеспечить превосходную разрешающую способность при захвате длительных сигналов сложной формы. Глубокая память крайне важна при анализе встроенных схем, состоящих из комбинации медленных аналоговых и быстродействующих цифровых последовательных шин, а также радиосвязных устройств. Дополнительной функциональной возможностью осциллографа Infiniium является режим сбора данных с сегментированием памяти. Этот режим используется при захвате сигналов в виде пачек импульсов или в виде пакетов. С помощью сегментированной памяти захватываются и запоминаются для дальнейшего просмотра и анализа только исследуемые пакеты. Как результат, в паузах между этими пакетами не растрачивается впустую ценная память сбора данных. Используя 128 Мвыб памяти сбора данных, можно захватывать тысячи пакетов с максимальной частотой дискретизации осциллографа в течение секунд и даже суток. С помощью прецизионных временных меток на каждом сегменте режим сбора данных с сегментированием памяти обеспечивает в одном цикле сбора с высокой частотой дискретизации эффективную память емкостью несколько гигавыборок за счет эффективного использования реально существующей памяти.

Сверхвысокие скорости обновления, обеспечиваемые технологией MegaZoom

При захвате сигналов в течение продолжительного времени в традиционных осциллографах с глубокой памятью быстрота реакции и скорость обновления осциллограмм очень сильно замедляются. Это усложняет использование прибора и раздражает оператора. В осциллографах серии Infiniium 8000 используется технология MegaZoom, которая обеспечивает наивысшие скорости обновления осциллограмм даже при самых длинных записях до 128 Мвыб. Сердцем технологии MegaZoom является заказная специализированная интегральная схема (ASIC), встроенная в систему сбора данных, которая ускоряет пересылку данных из АЦП в память осциллограмм и их отображение. Глубокая память MegaZoom всегда доступна и всегда обладает высоким быстродействием, поэтому не нужно беспокоиться о ее включении и об ухудшении быстроты реакции.

Технология MegaZoom следующего поколения обеспечивает наилучшее в своем классе качество отображения формы сигналов

Кроме самой быстродействующей глубокой памяти с наивысшей скоростью реакции, осциллографы серии Infiniium 8000 обладают наилучшим в своем классе качеством отображения формы сигналов, обеспечиваемом технологией MegaZoom следующего поколения. Это поколение MegaZoom поддерживает систему отображения с высоким разрешением XGA и отображает содержимое самой глубокой в отрасли памяти с 256 градациями яркости цвета, обеспечивая не имеющую себе равной способность проникновения в мельчайшие подробности сигнала в реальном времени. Динамический диапазон по оси Z за счет технологии MegaZoom следующего поколения обеспечивает разработчикам трехмерное представление мельчайших деталей сигнала, никогда прежде не просматривавшихся в других осциллографах, обладающих аналитическими функциональными возможностями. До сих пор такие функции, как захват данных глубокой памятью с быстрой реакцией, анализ формы и превосходное отображение сигналов в одном осциллографе не сочетались.

Дополнительные возможности версии 5.20 программного обеспечения

• Добавлена возможность буксирования мышью фрейма окна задержанной развертки, чтобы можно было изменить окно измерения.
• Добавлена возможность запоминания данных шины на диск как в режиме анализа логических состояний, так и в режиме анализа временных диаграмм.
• Добавлена возможность выбора аналоговых каналов в качестве тактовых сигналов шины в режиме анализа логических состояний.
• Данные шины отображаются теперь в виде листинга. Если включены несколько шин, их данные отображаются синхронизированными по времени. В этом формате на диск запоминаются только измененные состояния. Этот режим поддерживается как в режиме анализа логических состояний, так и в режиме анализа временных диаграмм.
• Добавлены форматы отображения в режиме шины: десятичный, со знаком и символьный. Символьный формат может быть определен пользователем.

Функции осциллографов серии Infiniium 8000

Сбор данных с сегментированием памяти

При исследовании сигналов систем связи или радиолокации новый режим сбора данных с сегментированием памяти позволяет захватывать короткие пачки импульсов на максимальной частоте дискретизации, не производя запоминания выборок память во время периодов неактивности. Можно захватывать как аналоговые, так и цифровые сигналы.

Простота масштабирования

Масштабирование с помощью средств графического интерфейса пользователя осциллографа Infiniium выполняется просто и удобно. Нужно только начертить мышью прямоугольник вокруг интересующего участка сигнала и щелкнуть внутри него. Масштабирование использует полный экран. За счет этого достигается существенное увеличение разрешающей способности как по вертикали, так и по горизонтали. Масштабирование рекомендуется использовать многократно для глубокого исследования сигнала. Трудно представить, что операция масштабирования может быть проще или быстрее.

Отображение в режиме шины

Отображение в режиме шины в осциллографах смешанных сигналов позволяет быстро и легко представить значения логических сигналов в виде шестнадцатиричного кода. Отображение в режиме шины допускает изменение значений шины только по перепаду выбранного источника тактового сигнала. Этот режим доступен только в осциллографах смешанных сигналов.

Диалоговые окна, упрощающие установку режимов измерения

В осциллографах Infiniium при установке режима не требуется раздражающего оператора перемещения по меню программируемых клавиш. Диалоговые окна отображают в одном месте все варианты, требуемые при выполнении установок режимов измерения. Для каждого поля доступна оперативная справка, руководящая выполнением каждого шага.

Измерения методом буксирования пиктограмм

Захватить пиктограмму из панели инструментов измерений и отбуксировать ее на измеряемый участок сигнала достаточно просто. Пользователь может выполнить на исследуемом сигнале до пяти видов измерений на четырех различных циклах. Все результаты измерений появляются в нижней части экрана вместе со статистическими характеристиками и отображаются тем же цветом, что и измеряемый канал. Никогда еще измерения, выполняемые осциллографом, не были такими эффективными и простыми в исполнении.

Автоматическое создание маски (AutoMask) и испытание на соответствие маске

Функция AutoMask облегчает выполнение испытания на соответствие маске. Чтобы использовать эту функцию, следует собрать данные формы сигнала, на основе которого предполагается создать маску, задать пределы допуска и создать границы области испытания. Испытание на соответствие маске производится путем сравнения входного сигнала с границами области испытания и выдачей результата (годен/ не годен). Испытание схем на соответствие промышленным стандартам упрощается при использовании комплекта для испытаний на соответствие маскам сигналов связи (Communication Mask Test Kit).

Фильтр нижних/высоких частот

Применяет к сигналу источника выбранный реальновременной цифровой фильтр. Эта функция расширяет возможности исследования важных составляющих сигнала посредством отфильтровывания нежелательных частотных составляющих.

Режимы расширенного запуска

Быстрые измерения и статистика

При нажатии клавиши QuickMeas+ на передней панели Infiniium мгновенно выполняет пять типовых измерений параметров исследуемого сигнала и отображает в удобной форме статистические характеристики результатов измерений. Виды измерений можно легко настроить под потребности пользователя.

Режим послесвечения с градациями интенсивности цвета и гистограммы

Обеспечивая семь уровней градаций цвета для визуального представления распределения точек сигнала по частоте появления, режим послесвечения с градациями интенсивности цвета позволяет упростить выявление аномалий сигнала и определить, как часто они происходят. Гистограммы позволяют дать количественную оценку как шума, так и джиттера в испытуемой системе.

Псевдорежим АЛС

Преобразует временные диаграммы цифровых сигналов в логические состояния, точно определяя перепад тактового сигнала, при котором данные истинны. MSO отфильтровывает все ложные состояния, оставляя на экране исключительно истинные состояния.

Передача сообщения электронной почты по запуску

Infiniium может автоматически послать сообщение электронной почты с вложенным файлом экранного изображения, когда произойдет запуск. Пользователь может запрограммировать осциллограф для передачи сообщения электронной почты или сообщения на мобильный телефон, а затем использовать любой web-браузер, поддерживающий технологию Java™, для управления осциллографом.

Открытая операционная система Windows XP Pro

Все осциллографы серии Infiniium 8000 базируются на открытой платформе операционной системы Windows XP Pro, которая позволяет исполнять прикладные программы Windows внутри прибора. За счет этого можно оснастить осциллограф усовершенствованными средствами анализа и дополнительными функциональными возможностями.

Управление осциллографом через Интернет

Для совместного использования коллективом разработчиков, территориально удаленных друг от друга, нужно подключить Infiniium к локальной сети. С помощью любого web-браузера, поддерживающего технологию Java™, к нему могут иметь доступ до трех пользователей. Никакого специального программного обеспечения не требуется. Пользователь может легко захватывать экранные изображения для своих отчетов или проводить отладку схемы с удаленного рабочего места.

Драйвер IVI-COM для осциллографов Infiniium

Для высокоуровневого управления прибором в прикладной программе пользователя рекомендуется использовать инструментальный драйвер IVI-COM. Драйвер IVI-COM использует преимущества общепризнанных промышленных стандартов и совместим со средами разработки приложений, такими как Visual Studio®, и средами разработки испытательных и измерительных систем, такими как Agilent VEE Pro и National Instruments® LabView®. Инструментальный драйвер IVI-COM для осциллографа Infiniium позволяет создать программу управления, которая проще в использовании, обеспечивает более высокий уровень производительности системы и взаимозаменяемость приборов. Драйвер IVI-COM для осциллографа Infiniium можно бесплатно загрузить с сайта Agilent Developer's Network по адресу www.agilent.com/find/adn.

Режим с двумя мониторами

Режим с двумя мониторами позволяет запустить исполнение прикладных программ сторонних фирм на большом внешнем мониторе, который может иметь разрешение до XGA (1280 x 768). При этом встроенный монитор осциллографа используется для отображения исследуемых сигналов.

Производитель осциллографа MSO 8104A - компания Keysight Technologies (Agilent Technologies), США
