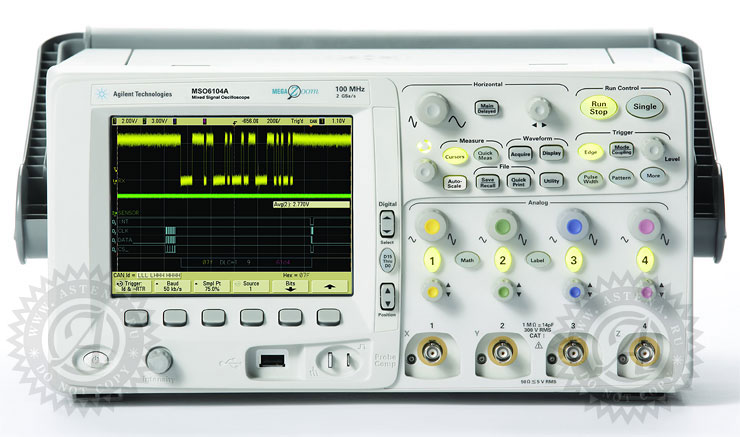

Цифровой осциллограф MSO6104A серии 6000 InfiniiVision
Особенности цифровых осциллографов серии 6000 InfiniiVision:
- Полосы пропускания 100 МГц, 300 МГц, 500 МГц и 1 ГГц,частота дискретизации до 4 Гвыб/c
- Уникальные модели осциллографов смешанных сигналов с 2+16 или 4+16 каналами и осциллографов с 2 или 4 каналами
- Глубокая память MegaZoom III 8 Мвыб (cтандартно)
- Дисплей XGA с разрешением 1024 x 768, скоростью обновлениядо 100000 осциллограмм в секунду и 256 уровнями яркости
- Возможность апгрейда цифрового осциллографа доосциллографа смешанных сигналов
- Интерфейсы USB, LAN, GPIB и выход XGA в стандартнойкомплектации
- Запуск по сигналам и декодирование данных последовательныхшин I2C, SPI, CAN, LIN, RS232/UART и FlexRay
- Опция батарейного источника питания (BAT) и кабель дляпитания от 12 B постоянного тока (N5429A)
- Гарантийный срок 3 года
Высокие рабочие характеристики по приемлемой цене
Данные осциллографы идеально подходят для отладки схем,которые используют преимущества встроенных устройств споследовательной передачей данных. С полосами пропусканияот 100 МГц до 1 ГГц, глубокой памятью MegaZoomIII, развитойсистемой запуска, дисплеем высокой четкости,простотойиспользования аналоговых осциллографов, встроеннойсправочной системой,осциллографысерии 6000 компанииAgilent предоставляют пользователю такие возможностианализа рабочих характеристик испытуемых устройств,которые несравнимы с возможностями любых другихпортативных осциллографов по такой же цене.
Глубокая память с быстрой реакцией
Технология MegaZoom поддерживает более высокие частотыдискретизации там, где это требуется для исследованияширокого круга сигналов, а не только при быстрых скоростяхразверки. Глубокая память MegaZoomне является специальнымрежимом, она доступна всегда. Данные отображаются нацветном дисплее XGA с 256 уровнями яркости и разрешением1000 точек, что в два раза выше, чем у других осциллографов.
Развитая система запуска
С возрастанием цифровой части в современных электронныхсхемах традиционные виды запуска по уровню и перепаду ужене достаточны. Портативные осциллографы серии 6000компании Agilent предлагают богатый набор видов запуска,который позволяет легко локализовывать и анализироватьошибочные условия сложных сигналов.
Доступные приложения и опции
Осциллографы серии 6000 компании Agilent предлагают такжеширокий выбор дополнительных опций для расширениявозможностей отладки и декодирования для конкретныхприменений,включая отладку ПЛИС, запуск по сигналам идекодирование данных последовательных шин CAN, LIN иFlexRay и другие.
Производитель осциллографа MSO6104A - компания Keysight Technologies (Agilent Technologies), США
Характеристики MSO6104A
| Параметры | Значения |
|---|---|
| Число каналов | 4 + 16 |
| Осциллографические каналы | |
| Полоса пропускания | 1 ГГц |
| Макс. частота дискретизации | 4 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит |
| Режим высокого разрешения | 2 бит при коэффте развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм), от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | от 500 пс/дел до 50 с/дел |
| Обнаружение пиков | 250 пс |
| Система запуска | |
| Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15D0 (устанавливаются пользователем) |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова,по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по Nму перепаду пакета(усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS232/UART доступны при покупке опций приложений) |
| Дисплей | Цветной ЖК дисплей с высокой четкостью |
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | |
| Автоматические | PeakPeak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) только для аналоговых каналов. |
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) |
| Математические функции | Одна из функций 1–2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хостпорты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хостпорта USB 1.1, 10/100BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
| Встроенная справочная система | Доступна на 6 языках: английском, упрощенном китайском, японском, немецком, французском и русском. |
| Гарантийный срок | 3 года |
| Габаритные размеры | 35,4 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) без ручек |
| Масса без упаковки | 4,9 кг |
| Принадлежности, включенные в комплект поставки | Пассивный пробник 10:1 (типа 10073С или 10074С) на каждый осциллографический (аналоговый) канал, модели MSO включают логический кабель 54620-68701 (2 х 8), руководство по эксплуатации, руководство по обслуживанию, руководство по программированию, сетевой шнур, отсек для хранения принадлежностей, крышка передней панели, CD-ROM c набором библиотек ввода-вывода Agilent IO Libraries последней версии |
| Дополнительная комплектация, опции осциллографов серии 6000 семейства InfiniiVision | |
| Опции N2914А Комплект для модернизации (только для DSO) до осциллографа смешанных сигналов (MSO) для моделей DSO601xA/DSO603xA N2915А Комплект для модернизации (только для DSO) до осциллографа смешанных сигналов (MSO) для моделей DSO605xA/610xA -BAT Перезаряжаемая батарея -SEC Режим защищенной среды Принадлежности по дополнительному заказу E5850A Устройство подключения для обеспечения временной корреляции логического анализатора и осциллографа 1180CZ Тележка для осциллографа N2916A Комплект для монтажа в стойку осциллографов серии 6000 N2917B Транспортный ящик для осциллографа серии 6000 Осциллографы серии DSO6000L DSO6104L 4-канальный осциллограф с полосой пропускания 1 ГГц DSO6054L 4-канальный осциллограф с полосой пропускания 500 МГц DSO6014L 4-канальный осциллограф с полосой пропускания 100 МГц Принадлежности, включенные в комплект поставки Руководство по эксплуатации, руководство по обслуживанию, руководство по программированию, сетевой шнур, пассивный пробник 10:1 (по одному на каждый аналоговый канал), набор библиотек ввода-вывода Agilent IO Libraries Suite последней версии, удлинитель кабеля GPIB, оконечный адаптер 50 Ом, кабель локальной сети с перекрестными проводниками, оборудование для монтажа в стойку. Опции N2914А Комплект для модернизации до осциллографа смешанных сигналов (MSO) для DSO6014L N2915А Комплект для модернизации до осциллографа смешанных сигналов (MSO) для DSO6054L/6104L -SEC Режим защищенной среды Осциллографы серии 7000 DSO7032A 2-канальный осциллограф с полосой пропускания 350 МГц DSO7034A 4-канальный осциллограф с полосой пропускания 350 МГц MSO7032A 2+16-канальный осциллограф с полосой пропускания 350 МГц MSO7034A 4+16-канальный осциллограф с полосой пропускания 350 МГц DSO7052A 2-канальный осциллограф с полосой пропускания 500 МГц DSO7054A 4-канальный осциллограф с полосой пропускания 500 МГц MSO7052A 2+16-канальный осциллограф с полосой пропускания 500 МГц MSO7054A 4+16-канальный осциллограф с полосой пропускания 500 МГц DSO7104A 4-канальный осциллограф с полосой пропускания 1 ГГц MSO7104A 4+16-канальный осциллограф с полосой пропускания 1 ГГц Принадлежности, включенные в комплект поставки Руководство по эксплуатации на английском языке, CD-ROM с документацией в электронном виде (краткое руководство по программированию, справочник по програмированию, руководство по обслуживанию, руководство по программированию), сетевой шнур, пассивный пробник 10:1 типа 10073С или 1165А (по одному на каждый аналоговый канал), модели MSO включают логический кабель 54620-68701 (2 х 8), набор библиотек ввода-вывода Agilent IO Libraries Suite последней версии, встроенная справочная система на 11 языках (в том числе, на русском), крышка передней панели. Опции N2735А Комплект для модернизации до MSO для DSO703хА N2936А Комплект для модернизации до MSO для DSO705хА N2937А Комплект для модернизации до MSO для DSO710хА -SEC Режим защищенной среды N2733А Мягкая сумка для переноски осциллографов серии 7000 N2732А Комплект для установки в стойку осциллографов серии 7000 Доступные программные опции для осциллографов семейства InfiniVision N2427A (-SEC) Режим защищенной среды N5385B Инструментальные средства осциллографов N5423A (-LSS) Запуск по сигналам и декодирование данных последовательных шин I2C/SPI (только для 4- и 4+16-канальных моделей) N5424 (-AMS) Запуск по сигналам и декодирование данных последовательных шин CAN/LIN (только для 4- и 4+16-канальных моделей) N5432A (-FRS) Запуск по сигналам и декодирование данных шины FlexRay (только для 4- и 4+16-канальных моделей) N5457A (-232) Запуск по сигналам и декодирование данных последовательных шин RS-232/UART (только для 4- и 4+16-канальных моделей) B4610A Анализ в автономном режиме собранных данных на ПК U1881A Измерение и анализ мощности N5454A Сегментированная память N5406A Динамический пробник ПЛИС компании Xilinx (только для MSO) N5434A Динамический пробник ПЛИС компании Altera (только для MSO) 89601А Программа векторного анализа сигналов Пробники для осциллографов семейства InfiniVision по дополнительному заказу Пассивные пробники 10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения 10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения 1165А Пассивный пробник, 10:1, 600 МГц, с опознанием подключения Высоковольтные пробники 10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения N2771A 1000:1, 15 кВ, до 50 MГц Активные несимметричные пробники 1156A Активный пробник до 1,5 ГГц с интерфейсом AutoProbe 1144A Активный пробник до 800 МГц 1145A Двухканальный активный пробник до 750 МГц 1142A Источник питания для пробников 1144A и 1145A Активные дифференциальные пробники 1130A Усилитель дифференциального пробника InfiniiMax до 1,5 ГГц с интерфейсом AutoProbe (для каждого усилителя следует заказать одну или более головок пробников InfiniiMax, либо один или более комплектов подключения). N2772A Дифференциальный пробник до 20 МГц N2773A Источник питания для дифференциального пробника N2772A 1141A Дифференциальный пробник до 200 МГц 1142A Модуль управления и питания для пробника 1141A Токовые пробники 1146A Токовый пробник постоянного и переменного тока до 100 кГц 1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe N2780A Токовый пробник переменного и постоянного тока, 2 MГц, 500 А (требуется источник питания N2779A) N2781A Токовый пробник переменного и постоянного тока, 10 MГц, 150 А (требуется источник питания N2779A) N2782A Токовый пробник переменного и постоянного тока, 50 MГц, 30 А (требуется источник питания N2779A) N2783A Токовый пробник переменного и постоянного тока, 100 MГц, 30 А (требуется источник питания N2779A) Логические пробники 01650-61607 40-канальный логический кабель 54620-68701 16-канальный узел входных логических пробников (2 по 8 каналов) |
|
