Осциллограф MSO6012A (Agilent Technologies, США)
Рабочие характеристики и инструментальные средства, необходимые для разработки схем со смешанными аналоговыми и логическими сигналами в настоящее время и в будущем
• Множество моделей, оптимизированных под потребности пользователя
• Модели с полосой пропускания 300 МГц, 500 МГц и 1 ГГц
• Частота дискретизации до 4 ГГц
• Уникальные модели осциллографов смешанных сигналов (MSO), имеющие 2+16 или 4+16 каналов, и модели традиционных 2- и 4-канальных цифровых запоминающих осциллографов (DSO)
• Наилучшие в отрасли рабочие характеристики
• Глубокая память MegaZoom III: 1 Мточек в стандартной комплектации и до 8 Мточек по заказу
• Цветной дисплей высокой четкости с разрешением XGA (1024 x 768) и очень быстрой реальновременной скоростью обновления до 100000 осциллограмм/с и 256 уровнями яркости
• Возможность модернизации осциллографа серии DSO6000 до осциллографа смешанных сигналов (MSO)
• Исчерпывающий набор средств подключения
• Интерфейсы USB, LAN, GPIB и видеовыход XGA в стандартной комплектации
• Гибкая система запуска, включая запуск по сигналам HDTV, CAN, I2C, LIN, SPI и USB
• Интерфейс AutoProbe
• Встроенная оперативная справочная система

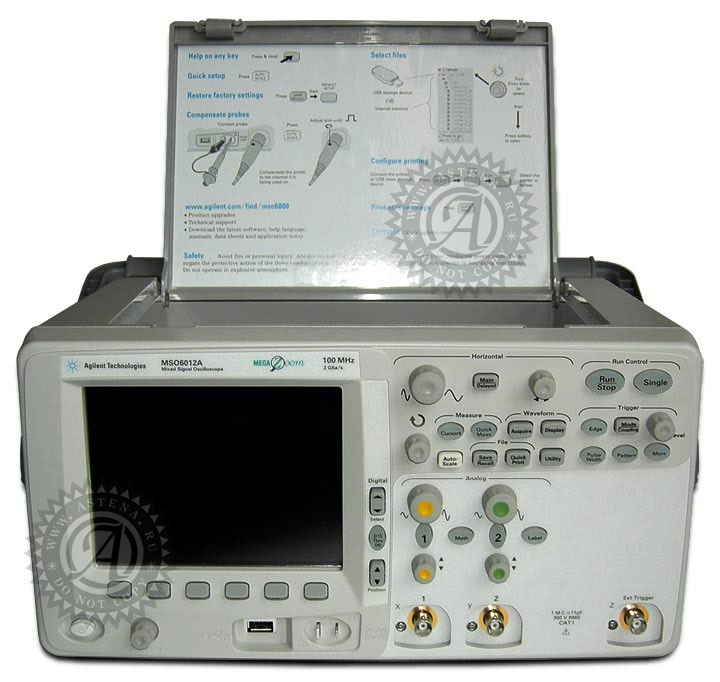

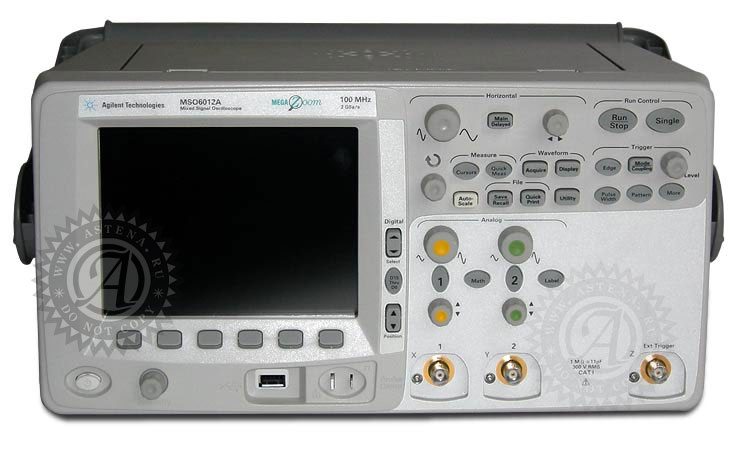

Осциллограф MSO6012A
Получение четкой картины взаимодействия сигналов за счет правильного сочетания свойств и рабочих характеристик При работе одновременно с аналоговыми и логическими компонентами осциллографы серии 6000 помогут узнать много нового о том, что происходит в таких схемах со смешанными сигналами. Для проверки или отладки схем, содержащих встроенные 8- или 16-разрядные микроконтроллеры, цифровые процессоры сигналов, ПЛИС, АЦП, ЦАП и датчики рекомендуется использовать уникальные модели осциллографов смешанных сигналов (MSO), имеющие 2+16 или 4+16 каналов, и модели традиционных 2- и 4-канальных цифровых запоминающих осциллографов (DSO), которые специально оптимизированы под требуемые пользователю функциональные возможности. Эти осциллографы предоставляют пользователю необходимые инструментальные средства, с помощью которых он может значительно облегчить решение проблем при разработке схем со смешанными аналоговыми и логическими сигналами. Идеальные приборы для анализа смешанных аналоговых и логических сигналов
Осциллографы серии 6000 обладают набором необходимых свойств, которые идеально подходят для анализа схем, содержащих как аналоговые, так и цифровые компоненты.
• Третье поколение глубокой памяти MegaZoom III с глубиной 1 Мточек позволяет захватывать длинные неповторяющиеся сигналы, поддерживать более высокие частоты дискретизации и быстро увеличивать интересующие участки сигнала. Наращивание глубины памяти до 2 Мточек или 8 Мточек по дополнительному заказу позволяет захватывать быстрые и трудноуловимые события в течение очень продолжительных периодов сбора данных.
• Новейший цветной дисплей высокой четкости, обладающий сверхбыстрой реакцией, позволяет подробнее, чем раньше, рассмотреть детали сигнала. Реальновременная (sinx/x) скорость обновления, равная 100000 осциллограмм в секунду, более чем в 27 раз превосходит скорости обновления экрана типичных цифровых осциллографов данного класса.
• Три стандартных интерфейса (высокоскоростное устройство USB 2.0, интерфейсы 10/100 Base-T и GPIB) позволяют легко запоминать данные формы сигнала и экранные изображения в ПК. Можно распечатать осциллограммы сигналов на подключенном принтере, либо подсоединить флэш-накопитель с интерфейсом USB (или другое запоминающее устройство с интерфейсом USB) к хост-порту USB 1.1 на передней или задней панели осциллографа.
• Гибкая система запуска, позволяющая легко выделять и анализировать сложные сигналы и состояния неисправностей, которые обычно возникают в схемах со смешанными аналоговыми и цифровыми сигналами. В стандартной комплектации осциллографа обеспечивается возможность запуска по сигналам шин I2C, CAN, LIN, USB, SPI и видеосигналам, включая HDTV/EDTV.
• При необходимости пользователь может модернизировать свой осциллограф серии DSO6000 до осциллографа смешанных сигналов (MSO) посредством добавления набора логических функций осциллографа. Эти функции он может установить самостоятельно.
Такое уникальное сочетание функциональных возможностей специально разработано для предоставления пользователю эффективных средств измерения с целью быстрого решения проблем, возникающих в схемах со смешанными сигналами.
Самые высокие в отрасли рабочие характеристики
I. Глубокая память с самой быстрой реакцией
II. Цветной дисплей с самой высокой четкостью
III. Не имеющая равных высокая скорость обновления осциллограмм
Многие современные разработки содержат смесь различных типов сигналов и скоростей. При отладке таких схем часто важно иметь возможность захватить и сравнить несколько циклов логических сигналов вместе с медленными аналоговыми сигналами. Однако для этого часто требуется измерительный прибор, обладающий большим разрешением и глубиной памяти, чем могут обеспечить традиционные цифровые запоминающие осциллографы. Компания Agilent впервые использовала технологию MegaZoom в своих изделиях, представленных еще в 1996 году, затем после усовершенствования этой технологии применила ее в осциллографах серии 54600, которые были представлены в 2000 и 2002 годах. Третье поколение этой технологии, MegaZoom III, реализованное в новых осциллографах серии 6000 обеспечивает самые новейшие методы использования глубокой памяти и дисплеев высокой четкости по сравнению с тем, что было раньше. Имея 8 Мточек глубокой памяти MegaZoom III, пользователь может теперь коррелировать высокоскоростные логические управляющие сигналы с более медленными аналоговыми сигналами, захватывать редкие события и затем быстро увеличивать нужные участки для локализации проблем. В отличие от опций глубокой памяти других осциллографов, глубокая память MegaZoom III компании Agilent не является специальным режимом с медленной реакцией. Она всегда включена, всегда обладает быстрой реакцией и всегда в распоряжении пользователя, помогая ему захватывать наиболее важные сигналы с максимальной частотой дикретизации. Осциллографы серии 6000 являются единственными осциллографами с глубокой памятью в своем классе, которые мгновенно реагируют на управляющие воздействия пользователя с помощью быстрого дисплея высокой четкости. Сравнивая их с другими осциллографами в данном ценовом диапазоне, можно отметить, что только осциллографы серии 6000 обладают глубокой памятью по приемлемой цене.
Пять особенностей глубокой памяти, позволяющих получить дополнительные возможности при исследовании схем
1. Глубокая память позволяет осциллографам поддерживать более высокие значения частоты дискретизации (или более короткие интервалы между выборками) даже при медленных скоростях развертки.
2. При заданной установке коэффициента развертки более глубокая память позволяет захватывать сигналы с более высоким разрешением. При заданной частоте дискретизации более глубокая память позволяет захватывать сигналы в течение более длительного времени.
3. Глубокая память помогает находить подробности, скрытые в сигналах сложной формы.
4. Глубокая память помогает обнаруживать аномалии, когда трудно точно определить событие запуска.
5. Глубокая память особенно ценна при исследовании схем со смешанными сигналами, когда медленные аналоговые сигналы требуют наблюдения в течение длительных периодов времени, а быстрые логические управляющие сигналы - сбора данных с высокой частотой дискретизации.
Новейший цветной дисплей высокой четкости позволяет увидеть трудно уловимые детали, которые большинство осциллографов не смогут отобразить
Объединение глубокой памяти MegaZoom III с цветным дисплеем высокой четкости позволяет пользователю увидеть трудно уловимые детали, которые большинство осциллографов не покажет. Глубокая память MegaZoom III отображается в 256 уровнях яркости на дисплее, который обладает лидирующим в отрасли разрешением XGA (1024 x 768 строк) и феноменальной скоростью обновления, достигающей 100000 осциллограмм/с в реальновременном режиме сбора данных, устанавливаемом по умолчанию. За счет этого пользователь видит наиболее реалистичное отображение своих сигналов.
Осциллограф с более высокой скоростью обновления осциллограмм имеет меньшее мертвое время между сборами данных. Почему важно снизить до минимума мертвое время? Захват редкого случайного глитча может оказаться трудной задачей, поскольку пользователь не в состоянии предсказать, когда этот глитч возникнет. Если это случится в течение мертвого времени осциллографа, глитч будет пропущен. Чем меньше мертвое время, тем выше вероятность того, что глитч возникнет во время сбора данных.
Благодаря тому, что осциллограф имеет скорость обновления до 100000 осциллограмм/с в реальновременном режиме сбора данных, меньше шансов пропустить кратковременный случайный переходный процесс, меньше шансов пропустить глитч или искаженный перепад, которые влияют на работу схемы, меньше шансов пропустить все те трудно уловимые детали, поиск которых может занять дни или недели при использовании традиционных цифровых запоминающих осциллографов. Осциллографы серии 6000 компании Agilent обладают самыми высокими скоростями обновления осциллограмм в своем классе. При этом пользователю не нужно выбирать специальные рабочие режимы, которые могут повлечь за собой ухудшение рабочих характеристик или функциональных возможностей. Кроме того, при наличии глубокой памяти MegaZoom III и дополнительных 16 логических каналов в моделях осциллографов смешанных сигналов обнаружение исходной причины перемежающихся отказов во встроенной схеме становится намного более простой задачей.
Исчерпывающий набор средств подключения
Возможность выбора одного из стандартных интерфейсов: USB, Ethernet/LAN или GPIB Осциллографы серии 6000 комплектуются стандартными устройством USB 2.0, интерфейсами 10/100 Base-T LAN и GPIB, расположенными на задней панели, а также хост-портами USB 1.1 на передней и задней панелях.
• USB обеспечивает самую быструю и простую схему подключения, которая является идеальной как для настольного применения, так и при использовании в системе.
• Интерфейс локальной сети (LAN) обеспечивает возможность высокоскоростного подключения удаленных рабочих мест и допускает совместное использование измерительных приборов несколькими ПК. Следует выбрать соединение по локальной сети, чтобы отфильтровать нежелательный траффик по сети и увеличить скорость ввода-вывода, либо использовать достоинства дистанционного доступа и рассылки результатов испытаний по всему миру.

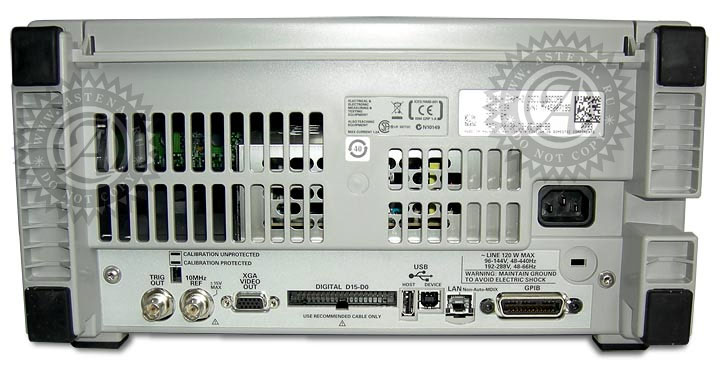

Задняя панель MSO6012A
• Интерфейс GPIB обладает надежностью, проверенной в течение многих лет его использования для связи между измерительными приборами, рекомендуется для существующих испытательных систем на базе GPIB.
Порт USB передней панели Встроенный порт USB передней панели позволяет легко запомнить данные формы сигнала, экранные изображеня и установки осциллографа во флэш-накопителе с интерфейсом USB. Для удобства импорта в прикладные программы ПК экранные изображения можно запомнить как файлы формата BMP, а данные формы сигнала - как файлы формата CSV. При совместном использовании лабораторного оборудования пользователь может сохранить свои установки осциллографа и данные измерений в собственном флэш-накопителе с интерфейсом USB. Это упрощает процедуру восстановления как ежедневных, так и редко используемых установок осциллографа.
Встроенный видеовыход XGA Видеовыход XGA позволяет подключить внешний монитор с большим экраном, либо спроектировать экранное изображение на большой настенный экран в учебном классе.
Бесплатное программное обеспечение IntuiLink Data Capture упрощает обмен данными с ПК Если необходимо пересылать экранные изображения и данные формы сигнала в ПК, программа IntuiLink Data Capture позволяет пользователю сосредоточиться на его проблемах разработки, а не заниматься программированием. Щелкнув по клавише диалогового окна программы Data Capture, пользователь может переслать данные или “снимок” растрового изображения экрана осциллографа непосредственно в ПК, либо запомнить экранное изображение в виде файла точечной графики.
Дополнительную информацию о программе IntuiLink Data можно получить на сайте компании Agilent по адресу: www.agilent.com/find/intuilink.
Устройство подключения для обеспечения временной корреляции логического анализатора и осциллографа (E5850A) Упрощает выполнение коррелированных по времени измерений между логическим анализатором серии 1680, 1690 или 16900 компании Agilent и осциллографом серии 6000. Коррелированные по времени временные диаграммы логического анализатора и осциллограммы осциллографа серии 6000 все вместе отображаются на одном экране логического анализатора, что упрощает их просмотр и анализ. Пользователь может также запустить осциллограф серии 6000 от логического анализатора (или наоборот), автоматически устранить временной сдвиг между каналами, а также поддерживать курсоры слежения за сигналом между этими двумя приборами.
Производитель осциллографа MSO6012A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество логических каналов | 16 |
| Количество аналоговых каналов | 2 |
| Максимальная частота дискретизации | 2 ГГц |
| Система сбора данных: аналоговые каналы | |
| Частота дискретизации | 4 ГГц для половины каналов *, 2 ГГц для каждого канала при одновременной работе всех каналов |
| Глубина памяти (стандартная конфигурация) | При выключенных логических каналах: 1 Мточек для половины каналов *, 500 Kточек для каждого канала при одновременной работе всех каналов При включенных логических каналах: 625 Kточек для половины каналов *, 312 Kточек для каждого канала при одновременной работе всех каналов |
| Разрешающая способность по вертикали | 8 бит |
| Минимальная длительность обнаруживаемого пика | 250 пс |
| Число усреднений | Выбирается из ряда: 2, 4, 8, 16, 32, 64 ... 65536 |
| Режим высокого разрешения | Режим усреднения с числом усреднений = 1 Разрешающая способность 12 бит, если коэффициент развертки: ≥ 10 мкс/дел при частоте дискретизации 4 ГГц ≥ 20 мкс/дел при частоте дискретизации 2 ГГц |
| Фильтр | Интерполяционный фильтр Sinx/x (полоса пропускания однократных сигналов равна частоте дискретизации/4 или полосе пропускания осциллографа, в зависимости от того, какое из этих значений меньше) при включенных векторах и в реальновременном режиме |
| Система вертикального отклонения: аналоговые каналы | |
| Число аналоговых каналов | одновременный сбор данных по каналам 1 и 2 |
| Система запуска | |
| Источники запуска | каналы 1, 2, сеть, внешний, каналы D15RD0 |
| Режимы запуска | Auto (автоматический), Normal (по условиям запуска), Single (однократный) |
| Пределы удерживания запуска | От ~ 60 нс до 10 с |
| Джиттер запуска | 0,025 % от предела экрана + 15 пс СКЗ |
| Виды запуска | По перепаду, по длительности импульса, по кодовому слову, по ТВ сигналу, по длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI |
| По перепаду | Запуск по положительному (фронт), отрицательному (срез), чередующемуся или любому перепаду на любом из источников. |
| По кодовому слову | Запуск по комбинации высоких, низких и безразличных логических состояний и/или положительному или отрицательному перепаду на одном из источников. Высокий или низкий уровень для аналогового канала определяются уровнем запуска, установленным для этого канала. Уровень запуска для логического канала определяется пороговым уровнем устройства подключения 0 R 7 или 8 R 15. |
| По длительности импульса | Запуск, если длительность положительного или отрицательного импульса любого из источников меньше или больше заданного значения, или находится в заданных пределах. |
| По ТВ сигналу | Запуск, использующий любой аналоговый канал, по сигналам аналогового телевидения с прогрессивной и чересстрочной разверткой наиболее распространенных стандартов телевизионного вещания, включающих HDTV/EDTV, NTSC, PAL, PALRM или SECAM. Имеется возможность выбора синхроимпульса положительной или отрицательной полярности. Режимы запуска включают: запуск по полю 1, по полю 2, по всем полям, по всем строкам или по любой строке внутри поля. Чувствительность запуска по ТВ сигналу: 0,5 деления сигнала синхронизации. Время удерживания запуска может регулироваться с шагом, равным половине длительности поля. |
| По последовательности событий | По событию А устанавливается режим готовности к запуску, по событию В происходит запуск с возможностью возврата в исходное состояние по событию С или по истечении установленного времени задержки. |
| По условиям шины CAN | Запуск по сигналам шины CAN (Controller Area Network) версии 2.0А и 2.0В. Варианты запуска: по стартовому биту кадра данных, кадра запроса удаленной передачи или кадра перегрузки. |
| По условиям шины LIN | Запуск по условию нарушения синхронизации в начале кадра сообщения шины LIN (Local Interconnect Network). |
| По условиям шины USB | Запуск по состояниям на дифференциальных линиях данных шины USB (Universal Serial Bus): Start of Packet (начало пакета), End of Packet (конец пакета), Reset
Complete (возврат в исходное состояние завершен), Enter Suspend (вход в состояние приостановки) или Exit Suspend (выход из состояния приостановки). Поддерживаются как низкоскоростной, так и высокоскоростной режимы передачи. |
| По условиям шины I2C | Запуск по условиям Start/Stop (старт/останов) или заданному пользователем блоку данных с указанием адреса и/или значений данных последовательного протокола шины I2C (InterRIC bus). Кроме того, обеспечивается запуск по отсутствию подтверждения, рестарту, считыванию данных ЭСППЗУ (EEPROM) и записи в 10Rбитовом режиме адресации. |
| По условиям интерфейса SPI | Запуск по кодовому слову данных во время определенного периода кадра интерфейса SPI (Serial Peripheral Interface). Поддерживает кадровую синхронизацию по положительному и отрицательному сигналу Chip Select (выбор кристалла), а также синхронизацию по пустому кадру и определенному пользователем числу бит в кадре. |
| По длительности кодового слова | Запуск по кодовому слову, образованному сигналами нескольких каналов, длительность которого меньше заданной, больше заданной, больше заданной
таймаутом, либо находится в пределах или за пределами заданных значений времени. Минимальная устанавливаемая длительность: 2 нс Максимальная устанавливаемая длительность: 10 с |
| Автонастройка (Autoscale) | Обнаружение и отображение активных аналоговых и логических (для MSO6000A серии MSO) каналов, установка режима запуска по перепаду в канале с наибольшим номером, установка коэффициента отклонения для аналоговых каналов и пороговых значений для логических каналов, а также коэффициента развертки для отображения приблизительно 1,8 периода сигнала. Требования к сигналу: мин. напряжение больше 10 мВ (размах), коэффициент заполнения 0,5 %, мин. частота больше 50 Гц. |
| Запуск по аналоговым каналам | |
| Пределы уровня запуска (внутренний запуск) | ±6 делений от центра экрана |
| Чувствительность * | <10 мВ/дел: больше 1 дел или 5 мВ; ≥10 мВ/дел: 0,6 дел |
| Связь по входу сигнала запуска | AC (связь по переменному току, ~ 10 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) и LF Reject (подавление НЧ помех) (~ 50 кГц) |
| Запуск по логическим каналам D15+D0 (только для MSO6000A или DSO6000A, модернизированный до MSO) | |
| Пределы установки порогового уровня, определяемого пользователем | ±8,0 В с шагом 10 мВ |
| Предустановленные пороговые уровни | ТТЛ: 1,4 В; КМОП: 2,5 В; ЭСЛ: минус 1,3 В |
| Внешний запуск (EXT) | |
| Входной импеданс | 1 МОм ±3 %, 14 пФ; или 50 Ом |
| Максимальное входное напряжение | 300 В СКЗ, 400 В пик для категории защиты CAT I; 100 В СКЗ, 400 В пик для кат. защиты CAT II; с пробником 10073С (коэфф. деления 10:1): 500 В пик для CAT I, 400 В пик для CAT II; 5 В СКЗ при входном импедансе 50 Ом |
| Диапазон уровней запуска | При связи по пост. току: ±1 В и ±8 В |
| Минимальный уровень запуска (чувствительность) | 100 мВ (от 0 до 100 МГц), 200 мВ (св. 100 МГц) (для предела ±1 В) 250 мВ (от 0 до 100 МГц), 500 мВ (св. 100 МГц) (для предела ±8 В) |
| Связь по входу | AC (связь по переменному току, ~ 3,5 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) и LF Reject (подавление НЧ помех) (~ 50 кГц) |
| Идентификация пробника | Автоматическое опознание пробника и интерфейс AutoProbe |
| Система отображения | |
| Тип индикатора | Цветной ЖК экран тонкопленочной технологии с диагональю 6,3 дюйма (161 мм) |
| Скорость обновления осциллограмм | До 100000 осциллограмм/с в реальновременном режиме по аналоговым каналам |
| Разрешение | Стандарт XGA: 768 точек по вертикали, 1024 точки по горизонтали (область полного экрана); 640 точек по вертикали, 1000 точек по горизонтали (область отображения сигналов) 256 уровней яркости |
| Органы управления | Ручка регулировки яркости на передней панели. Включение/выключение векторов; включение/выключение неограниченного послесвечения; масштабная сетка 8 х 10 делений с плавной регулировкой яркости. |
| Встроенная информационная система | Справки по конкретным клавишам, выводимые на экран посредством нажатия и удерживания интересующей аппаратной или программируемой клавиши. |
| Часы реального времени | Отображение текущего времени и даты (устанавливаются пользователем). |
| Функциональные возможности измерений | |
| Автоматические измерения | Результаты измерений обновляются непрерывно. Курсоры отслеживают последнее выбранное измерение. |
| Амплитудные параметры (только для аналоговых каналов) | PeakRPeak (размах), Minimum (минимальное значение), Maximum (максимальное значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ). |
| Временные параметры | Frequency (частота повторения), Period (период повторения), +Width (длительность положительного импульса), -Width (длительность отрицательного
импульса), Duty Cycle (коэффициент заполнения) R для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) R только для аналоговых каналов. |
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до максимального значения полосы пропускания (1 ГГц макс.). Разрешение может быть увеличено до 8 разрядов с помощью внешнего опорного сигнала с частотой 10 МГц. |
| Определения пороговых уровней | Изменяются в процентном или абсолютном выражении. По умолчанию при измерении временных параметров значения нижнего, среднего и верхнего пороговых уровней равны 10%, 50% и 90%, соответственно. |
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений
по горизонтали (показания X, ΔX, 1/ΔX), по вертикали (показания Y, ΔY). Кроме того, показания по логическим или аналоговым каналам можно выводить на экран в виде двоичных или шестнадцатеричных значений. |
| Математические функции | Одна из функций 1R2, 1х2, FFT (БПФ), дифференцирование, интегрирование. Источники данных для функции БПФ, функции дифференцирования или интегрирования: аналоговые каналы 1 или 2, 1R2, 1+2, 1х2. |
| Быстрое преобразование Фурье (БПФ) | |
| Число точек | Фиксированное значение 1000 точек. |
| Источники данных для функции БПФ | Аналоговые каналы 1 или 2 (а также 3 или 4 R только для MSO/DSO6xx4A), 1+2, 1R2, 1х2. |
| Виды весовой обработки (окна) | Rectangular (прямоугольная весовая функция), Flattop (весовая функция плоской вершины), Hanning (весовая функция Хэннинга). |
| Шумовой порог | От минус 50 до минус 90 дБ, в зависимости от усреднения. |
| Отображение амплитуды | В единицах дБВ (dBV) или дБм (dBm) на сопротивлении 50 Ом. |
| Разрешение по частоте | 0,05/(время на деление). |
| Максимальная частота | 50/(время на деление). |
| Запоминающие устройства | |
| Запоминание/вызов (энергонезависимая память) | Внутреннее запоминающее устройство позволяет запоминать и вызывать 10 конфигураций установок органов управления и графиков сигнала. |
| Тип и формат запоминаемых данных | ХостRпорты USB 1.1 на передней и задней панелях. Форматы изображения: BMP (8 битов); BMP (24 бита). Форматы данных: значения X и Y (время/напряжение) в формате CSV (с разделением запятой). Форматы графиков/установок: вызываемые. |
| Ввод+вывод | |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хостRпорта USB 1.1, 10/100RBaseT LAN, IEEE 488.2 GPIB, XGARсовместимый выход видеосигнала. |
| Максимальная скорость передачи данных | IEEE 488.2 GPIB: 500 Кбайт/с; USB (USBTMCRUSB488): 3,5 Мбайт/с; 100 Mbps LAN (TCP/IP): 1 Мбайт/с. |
| Совместимость с принтерами | HP Deskjet, Officejet, Laserjet, цветной Laserjet и принтеры, совместимые с языком HP PCL 3.0. |
| Общие характеристики | |
| Габаритные размеры | 35,4 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) R без ручек; 39,9 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) R с ручками |
| Масса | Без упаковки: 4,9 кг В упаковке: 9,4 кг |
| Выход сигнала для компенсации пробника | Частота около 2 кГц, напряжение около 5 В. |
| Выход сигнала запуска | Когда режим запуска установлен (задержка около 17 нс): от 0 до 5 В на разомкнутой цепи, от 0 до 2,5 В на нагрузке 50 Ом. Когда выбрана частота источника или частота источника/8: от 0 до 580 мВ на разомкнутой цепи, от 0 до 290 мВ на нагрузке 50 Ом. Максимальная частота выходного сигнала: 350 МГц (в режиме выбора частоты источника при нагрузке 50 Ом), 125 МГц (в режиме выбора частоты источника/8 при нагрузке 50 Ом). |
| Вход/выход сигнала опорной частоты 10 МГц | Выход ТТЛ; вход от 180 мВ до 1 В, уровень пост. составляющей от 0 до 2 В. |
| Гнездо для замка Kensington Lock | Гнездо подсоединения замка Kensington Lock на задней панели для защиты от несанкционированного выноса прибора. |
| Требования к электропитанию | |
| Напряжение питания | Сеть переменного тока с максимальной мощностью 120 Вт, напряжение 96R144 В/частота 48R440 Гц; напряжение 192R228 В/частота 48R66 Гц, автоматический выбор. |
| Частота сети питания | 50/60 Гц, 100R240 В; 440 Гц, 100R132 В. |
| Максимальная потребляемая мощность | 110 Вт |
| Условия эксплуатации | |
| Температура окружающей среды | Рабочие условия: от минус 10 до +55 °С Предельные условия: от минус 51 до +71 °С |
| Относительная влажность | Рабочие условия: 95 % при + 40 °С в течение 24 часов Предельные условия: 90 % при +65 °С в течение 24 часов |
| Пониженное атмосферное давление (высота над уровнем моря) | Рабочие условия: до 4570 м (15000 футов) Предельные условия: до 15244 м (50000 футов) |
| Механическая вибрация | Соответствует нормам класса В1 компании Agilent и MILRPRFR28800 F; Class 3 random. |
| Механический удар | Соответствует нормам класса В1 компании Agilent и MILRPRFR28800F (ускорение 30 g, форма импульса R полусинусоидальная, длительность 11 мс, 3 удара по каждой из основных осей; всего 18 ударов). |
| Степень загрязнения 2 | Нормально допускается только сухое токонепроводящее загрязнение. Изредка следует ожидать временного появления проводимости, вызванной конденсацией влаги. |
| Использование только внутри помещения | Прибор предназначен для эксплуатации только внутри помещения. |
| Прочие характеристики | |
| Категории установки | CAT I: изолированная сеть CAT II: напряжение питающей сети подводится от настенной розетки |
| НормативноRправовая информация | Требования техники безопасности соответствуют документам IEC61010R1:2001/EN 61010R1:2001 Канада: CSA C22.2 № 1010.1:1992 UL 61010BR1:2003 |
| Дополнительная информация | Прибор MSO6012A соответствует требованиям документа Low Voltage Directive 73/23/EEC, а по электромагнитной совместимости R требованиям документа
Directive 89/336/EEC и имеет соответствующую маркировку CE. Прибор в типовой конфигурации прошел испытания на испытательных системах компании HP/Agilent. |
| * Звездочкой обозначены гарантированные технические характеристики, все прочие относятся к разряду типовых. Гарантированные технические характеристики справедливы по истечении времени установления рабочего режима (30 минут) и для установленной температуры калибровки с использоваем микропрограммных средств ±10 °С. | |
Подробные технические характеристики осциллографа MSO6012A, на русском языке  (800 kbб, pdf) |
|
