Система полного контроля электромагнитных помех MR 2300
Для проведения официальных испытаний электромагнитных помех с использованием стационарной безэховой камеры обычно требуется длительное время ожидания и большие затраты. Если для решения проблемы требуются неоднократные испытания, расходуется ещё больше времени и средств. Система полного контроля радиопомех MR2300 специально предназначена для решения таких проблем заблаговременно, то есть для "предварительной оценки соответствия" уровня помех и уменьшения количества официальных испытаний до одного-двух раз. Ранее уже существовали системы частичного контроля электромагнитных помех. Но MR2300 является первой системой полного контроля в мире, которая кроме всего прочего, ещё и укомплектована безэховым шкафом. В последнее время, когда окружающий эфир стремительно заполняется радиоволнами и сигналами оборудования беспроводной связи, проводить испытания электромагнитных помех без использования безэхового шкафа просто невозможно.
Основные функции MR 2300:
Контроль обычного излучения. Эти испытания можно проводить в диапазоне частот от 30 МГц до 3 ГГц с использованием безэхового шкафа и широкополосной антенны;
Контроль кондуктивного излучения. Эти испытания можно проводить в диапазоне частот от 150 кГц до 30 МГц с использованием устройства стабилизации импеданса линии (LISN);
Измерения магнитного поля на печатных платах испытуемого оборудования. Источник, излучающий шум, можно найти с помощью щупа CP-2S, который поставляется отдельно и позволяет измерять магнитное поле на печатных платах.

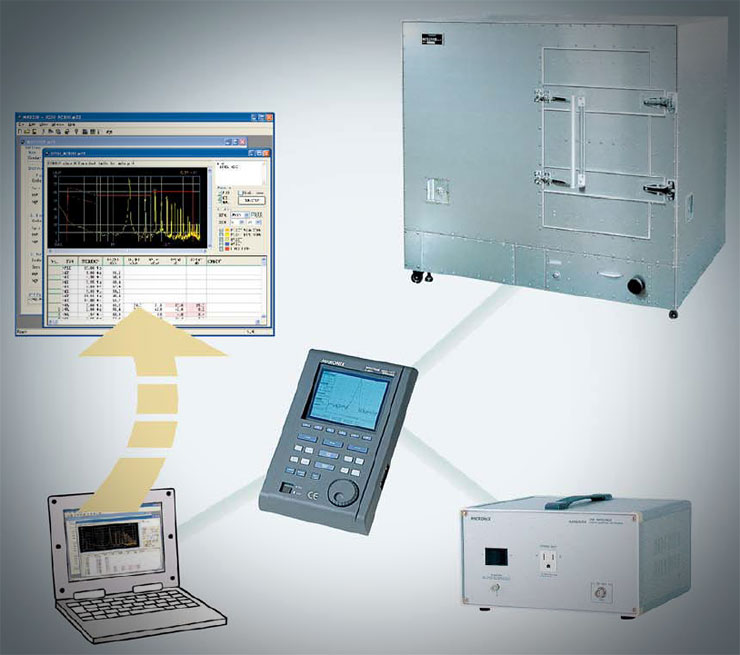

Состав MR 2300:
широкополосная антенна (MAN101/102);
анализатор спектра помех (MSA338E);
устройство стабилизации импеданса линии (LISN) (MPW201);
программу анализа помех для ПК (MAS230);
безэховый шкаф (MY5310/5410).
Технические характеристики
| Параметры | Значения |
|---|---|
| Режим измерений | Обычное и кондуктивное излучение Измерение напряжённости магнитного поля с помощью щупа CP-2S производится при установке режима измерений напряжённости магнитного поля в меню измерительных функций прибора MSA338E |
| Диапазон частот | 30МГц–3ГГц при измерении обычного излучения 150кГц-30МГц при измерении кондуктивного излучения |
| Поддерживаемые стандарты | CISPR11 (класс A/B, группа1); CISPR22 (класс A/B); EN55011 (класс A/B, группа1); EN55022 (класс A/B); VCCI (класс A/B); и FCC раздел 15 подраздел B (класс A/B). |
| Рабочая температура | От 0 до 40 °C (гарантированно при 23±10 °C) |
| Рабочая влажность | Менее 40 °C/80% относительной влажности(гарантировано при уровне ниже 33 °C/70% относительной влажности) |
| Температура хранения | От -20 до 60 °C, при уровне ниже 60 °C/70% относительной влажности |
| Стандартные принадлежности: SMA(P)/N(P) 1,5 м коаксиальный кабель (1 шт); N(J)/BNC(P) коаксиальный переходник (1 шт); RS-232C кабель M180 (1 шт); Кабель питания для MY5310/5410 (1 шт); Кабель питания для MPW201 (1 шт); Принадлежности прибора MSA238E (1 комплект); Руководство по эксплуатации (1 шт). Дополнительные принадлежности: Щуп для измерения магнитного поля CP-2S; ПО MAS300 для прибора MSA238E. |
|
