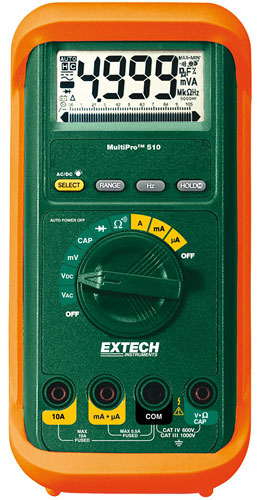

Профессиональный мультиметр MP510 серии MultiproTM Extech Instruments
Высокая базовая точность измерений для напряжения постоянного тока – 0,08%.
Широкий диапазон частот для напряжения переменного тока – с 40 Hz до 20 kHz.
Компактная конструкция прибора с защитным футляром и водонепроницаемым чехлом.
Оптически изолированный ПК интерфейс RS-232 с программным обеспечением Windows® 95/98/NT/2000/ME/XP (опционально) позволяет собирать, отображать, представлять в виде графика, сохранять или экспортирования данные/диаграммы.
ЖК-дисплей с подсветкой, разрядность 5000, что обеспечивает его высокое разрешение (0.01mV, 0,1?A, 0,01?, 0,01nF, 0,001Hz).
Функция отключения питания с возможностью дезактивации при обнаружении сигнала на контрольных выводах.
Функция удержания и обнуления данных.
Измерение напряжения постоянного и переменного тока, силы тока, сопротивления, частоты, емкости, а также для тестирования диодов и прозвонки цепей.
Программное обеспечение SW800 для ПК и кабель продаются отдельно.
Контрольные выводы с двойной инжекцией категории III – 1000V, обеспечивающие более надежный захват и отличающиеся повышенной надежностью.
Базовая точность измерений для напряжения постоянного тока – 0,08%.
Сфера применения:
Мультиметр идеально подходит для измерения напряжения и силы тока искаженных сигналов как в административных, так и в промышленных помещениях.
Широкая полоса частот для тестирования и ремонта цифровых электронных приборов.
Мониторинг, отображение и хранение данных с использованием опционального программного обеспечения для ПК.
В комплект поставки входят: контрольные выводы категории III, защитный футляр, батарея 9V.
Информация для оформления заказа:
MP510....Профессиональный мультиметр MultiproTM
MP530…Профессиональный True RMS мультиметр MultiproTM с датчиком температуры
SW800…Дискета с программным обеспечением MultiproTM и кабель RS0-232
TP872….Запасной датчик температуры с проволочным сердечником
TL805…..Запасной комплект контрольных выводов категории III – 1000V
TL807…..Набор зажимов типа «крокодил»
СА899….Виниловый футляр
FS880…..Запасной предохранитель
Производитель профессионального мультиметра MP510 - компания Extech Instruments, США
Характеристики
| Параметры | Значения | Макс. разрешение | Базовая точность (% показаний + цифры) |
|---|---|---|---|
| Напряжение DC/AC: | 50mV, 500mV, 5V, 50V, 500V, 1000V | 0,01mV |
±(0,08% +2d) DC ±(0,5% +3d) AC |
| Сила тока DC/AC: | 500μA, 5000μA, 50mA, 500mA, 5A, 10A | 0,1μA |
±(0,2% +4d) DC ±(0,6% +3d) AC |
| Сопротивление (Ω): | 50, 500, 5k, 50k, 500k, 5M, 50M | 0,01Ω | ±(0,1% +2d) |
| Емкость: | 50nF, 500nF, 5μF, 50μF, 500μF, 9999μF | 0,01nF | ±(0,8% +3d) |
| Частота: | От 0,001Hz до 125Hz | 0,001Hz | ±(0,01% +2d) |
| Размеры/вес: | 186 x 87 x 35,5 мм/340 г | ||
| Параметры | Диапазон | Точность (% показаний + цифры) |
Замечания |
|---|---|---|---|
| Напряжение DC: |
50,00 mV 500,0mV 5,000V 50,00V 500,0V 1000V |
±(0,12% + 2d) ±(0,06% + 2d) ±(0,08% + 2d) ±(0,08% + 2d) ±(0,08% + 2d) ±(0,08% + 2d) |
Входное полное сопротивление: 10МΩ Защита входа; V; 1050Vrms; mV; 600VDC/AC |
| Напряжение АС: |
50,00 mV 500,0mV 5,000V 50,00V 500,0V 1000V |
±(0,5% + 3d) ±(0,5% + 3d) ±(0,5% + 3d) ±(0,5% + 3d) ±(0,5% + 3d) ±(0,5% + 3d) |
Входное полное сопротивление: 10МΩ Указанная спецификация при 50/60Hz (более широкий диапазон при частоте от 40Hz до 20kHz) True RMS (MP530) Защита входа; V; 1050Vrms; mV; 600VDC/AC |
| Сила тока DC: |
500,0μA 5000μA 50,00mA 500,0mA 5,000A 10,00A |
±(0,2%+ 4d) ±(0,2%+ 4d) ±(0,2%+ 4d) ±(0,2%+ 4d) ±(0,2%+ 4d) ±(0,2%+ 4d) |
Напряжение нагрузки; 0,15mV/μA, 3,3mV/μA, 0,03V/A Для диапазона 10А, 20А – за 30 секунд с 5-минутным охлаждением Защита входа; μA/mA предохранитель 1А/240V, предохранитель 13А/240V |
| Сила тока АС: |
500,0μA 5000μA 50,00mA 500,0mA 5,000A 10,00A |
±(0,6%+ 3d) ±(0,6%+ 3d) ±(0,6%+ 3d) ±(0,6%+ 3d) ±(0,6%+ 3d) ±(0,6%+ 3d) |
Указанная спецификация при 50/60Hz (более широкий диапазон при частоте от 40Hz до 1kHz) Для диапазона 10А, 20А – за 30 секунд с 5-минутным охлаждением True RMS (MP520) Защита входа; μA/mA предохранитель 1А/240V, предохранитель 13А/240V |
| Сопротивление: |
50,00Ω 500,0Ω 5,000kΩ 50,00kΩ 500,0kΩ 5,00MΩ 50,00MΩ |
±(0,2%+ 6d) ±(0,1%+ 3d) ±(0,1%+ 2d) ±(0,1%+ 2d) ±(0,1%+ 2d) ±(0,4%+ 3d) ±(1,5%+ 5d) |
Напряжение разомкнутой цепи: <1,3VDC (<3 VDC в диапазоне 50Ω - 500Ω) Защита входа; 600VDC/AC |
| Емкость: |
50,00nF 500,0nF 5,000μF 50,00μF 500,0μF 9999μF |
±(0,8%+ 3d) ±(0,8%+ 3d) ±(1,0%+ 3d) ±(2,0%+ 3d) ±(3,5%+ 5d) ±(5,0%+ 5d) |
Точность, указанная для пленочных конденсаторов или выше Защита входа; 600VDC/AC |
| Температура: | от -50 до 10000C | ±(0,3%+ 3d) | Диапазон и точность термопары не указаны |
| Пределы | Диапазон | Чувствительность | Точность (% показаний + цифры) |
|---|---|---|---|
| mV | 10Hz – 125kHz | 300mV | ±(0,01%+ 2d) |
| 5V | 10Hz – 125kHz | 2V | ±(0,01%+ 2d) |
| 50V | 10Hz – 20kHz | 20V | ±(0,01%+ 2d) |
| 500V | 10Hz – 1kHz | 80V | ±(0,01%+ 2d) |
| 1000V | 10Hz – 1kHz | 300V | ±(0,01%+ 2d) |
| Ω, Cx, диод | 10Hz – 125kHz | 300mV | ±(0,01%+ 2d) |
| μА, mA, A | 10Hz – 125kHz | 10%FS | ±(0,01%+ 2d) |
| Тестирование диодов: | 2,000V ±(1% + 1 цифра). Напряжение разомкнутой цепи <3,5V, 0,8mA |
| Прозвонка цепей: | Звуковой сигнал раздается в диапазоне от 20Ω до 200Ω. Время отклика <100μs |
| Режим пиковой импульсной нагрузки | (для V и А): ±150 цифр для изменений продолжительностью >5ms |
| Дисплей: | ЖК-дисплей (разрядность 5000) с подсветкой и гистограммами |
| Частота обновления: | 5 раз в секунду; гистограммы – 60 раз в секунду |
| Автоматическое отключение питания: | Через 17 минут в режиме ожидания |
| Стандарты: | IEC 1010, CAT IV-600V |
| Рабочая температура: | от 0 до 500С |
| Температура хранения: | от -20 до 600С |
| Относительная влажность воздуха: | 80% (при температуреот 0 до 350С) 70% (при температуреот 35 до 500С) |
| Питание: | Щелочная батарея на 9V |
| Потребление электроэнергии: | 2,7 mA |
| Размеры: | 186 x 87 x 35,5 мм |
| Вес: | 340 г |
