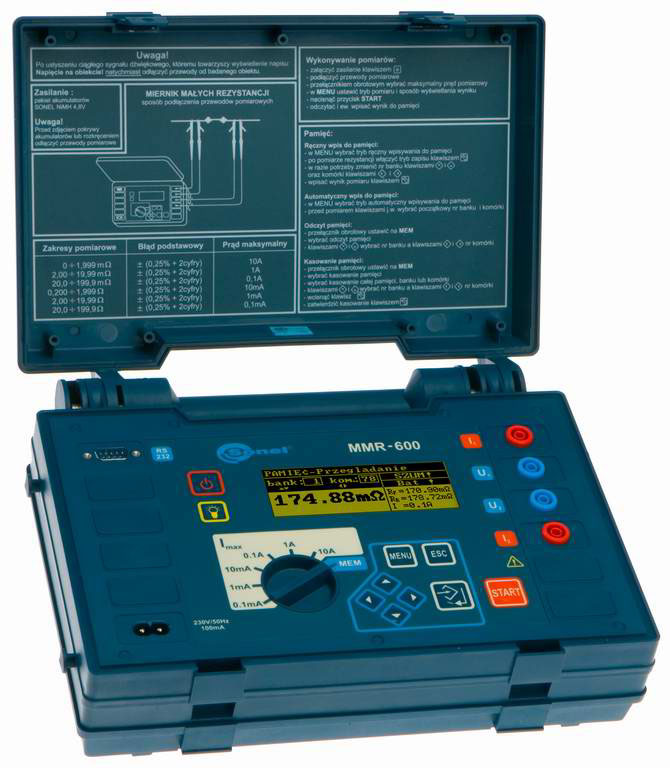

Микроомметр MMR-600 (справочная информация)
Основные характеристики
— измерение малых значений сопротивлений с разрешением 1 мкОм рабочим током от 0,1 мА до 10 А;
- сварных и эквипотенциальных соединений;
- зажимов, клемм, - сварных рельсов;
- жил кабелей и проводов;
- обмоток двигателей трансформаторов;
- низкоомных катушек сопротивления;
— автоматический разряд индуктивности после измерения;
— проверка непрерывности заземляющего проводника и качества всех соединений;
— три способа запуска измерений:
- нормальный (одно измерение активного сопротивления);
- автоматический (подключение всех четырех измерительных проводов к объекту);
- непрерывный (измерение одно за другим непрерывно с отображением результата через три секунды);
— измерение двунаправленным током;
— высокая помехоустойчивость;
— память 990 измерений;
— передача данных в компьютер.
Предназначен для проведения измерений на сопротивлениях различного вида (активных, индуктивных) при тестировании сварных и эквипотенциальных соединений, зажимов, клемм, соединителей, сварных рельсов, кабелей и проводов, двигателей и обмоток трансформаторов, низкоомных катушек сопротивления; для ускорения процесса измерения на объектах без внутренних напряжений и электро-термических сил применяется измерение однонаправленным током; измерение двунаправленным током устраняет ошибки, появляющиеся от присутствия в измеряемом объекте таких напряжений и сил.
| Стандартная комплектация: | Индекс |
|---|---|
| Кабель для зарядки аккумуляторов (MRU-101, MMR-6ХХ, MIC-5000) | WAPRZLAD230 |
| Кабель двухпроводный специальный 3 м (MMR-6XX, MZC-310S) | WAPRZ003DZBB |
| Пакет аккумуляторов NiMH SONEL 4,8 V (MMR-6XX) | WAAKU03 |
| Зажим «Крокодил» изолированный черный K03 (30 А) (MZC-310S, MMR-6XX) | WAKROBL30K03 |
| Кабель последовательного интерфейса RS-232 (MZC-310S, MMR-6XX, MRU-101, MPI-51Х, MIC-5000) | WAPRZRS232 |
| Футляр с ремнём (MZC-310S, MPI-51Х, MMR-6XX, MIC-5000) | WAFUTL1 |
| Ремни «свободные руки» (MZC-310S, MMR-6X0, MRU-10X, MPI-51X, MIC-5000) | WAPOZSZE1 |
| Дополнительная комплектация: | Индекс |
|---|---|
| Зажим «Крокодил» изолированный Кельвина К06 (MZC-310S, MMR-6XX) | WAKROKELK06 |
| Зажим «струбцина» Кельвина с двухпроводным кабелем (MMR-6XX) | WAZACKEL1 |
Внимание!
- Класс защиты: II 600 В согласно PN-EN 61010-1
- Номер в Госреестре: 29588-05
- Температурный диапазон: 0...+ 40° С
- Габариты ШxВxГ: 295x95x222 мм
- Масса: 1,7 кг
Характеристики
Измерение сопротивления| Диапазон | Разрешение | Точность | Напряжение для диапазона | Рабочий ток |
|---|---|---|---|---|
| 0...1,999 мОм | 1 мкОм | ± (0,25% и. в. + 2 мкОм) | 20 мВ | 10 А |
| 2,00...19,99 мОм | 10 мкОм | ± (0,25% и. в. + 20 мкОм) | 20 мВ | 1 А |
| 20,0...199,9 мОм | 0,1 мОм | ± (0,25% и. в. + 0,2 мОм) | 20 мВ | 0,1 А |
| 0,20...1,999 Ом | 1 мОм | ± (0,25% и. в. + 2 мОм) | 20 мВ | 10 мА |
| 2,00...19,99 Ом | 10 мОм | ± (0,25% и. в. + 20 мОм) | 20 мВ | 1 мА |
| 20,00...199,9 Ом | 0,1 Ом | ± (0,25% и. в. + 0,2 Ом) | 20 мВ | 0,1 мА |
| Дополнительные технические характеристики | |
|---|---|
| Вид электроизоляции | двойная согл. PN-EN 61010-1:2002 |
| Категория безопасности | II 600В согласно PN-EN 61010-1:2002 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Защита от наружного напряжения | до 440В переменного тока на протяжении 10 секунд |
| Невосприимчивость на фон | дополнительная погрешность ≤ 1% для напряжения ≤ 100 мВ при 50 Гц |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 3A |
| Время зарядки аккумуляторов | ок. 2,5 час |
| Количество измерений током 10 A | 300 |
| Максимальное активное сопротивление проводов для тока 10 A | 0,1Ом |
| Максимальная индуктивность измеряемого объекта | 40 Гн |
| Точность установки измерительного тока | ± 10% |
| Время проведения измерения активного сопротивления:
- с выбранным типом объекта активного сопротивления и двухнаправленным протеканием тока - с выбранным индуктивным типом объекта, зависит от активного сопротивления индуктивности объекта |
3 сек. несколько минут (макс. 10) |
| Температура хранения | - 20...+ 60°С |
| Номинальная температура | - 20...+ 25°С |
| Температурный коэффициент | ± 0,01% и.в. / °С |
| Время до самовыключения | 120 секунд |
| Дисплей | графический 192x64 пункта |
| Cтандарт интерфейса | RS-232 |
| Cтандарт качества | разработка, проект и производство согласно ISO 9001 |
