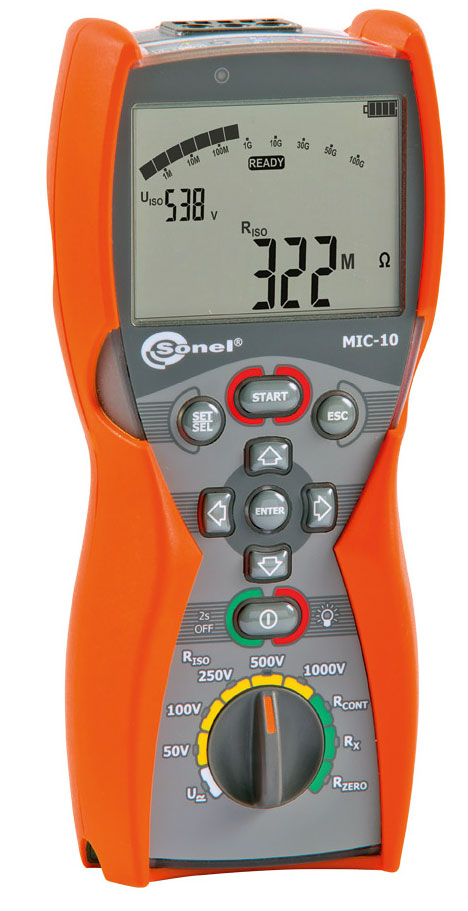

Измеритель параметров электроизоляции MIC-10
MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.
Прибор позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Основные характеристики MIC-10:
- измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250 В, 500В, 1000В
- измерение сопротивления изоляции до 10 ГОм
- звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости
- постоянная индикация измеряемого сопротивления или тока утечки
- автоматическая разрядка емкости кабеля после окончания измерения изоляции
- измерение напряжения переменного и постоянного тока до 600 В
- измерение емкости кабеля (в процессе измерения сопротивления изоляции)
- измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом
- низковольтное измерение активного сопротивления
- контроль целостности электрических цепей
Характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжения переменного и постоянного тока (true RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300...600 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм| Диапазон для UN = 50 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...250,0 МОм | 0,1 МОм |
Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм
| Диапазон для UN = 100 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...500,0 МОм | 0,1 МОм |
Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм
| Диапазон для UN = 250 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...2,000 ГОм | 0,001 ГОм |
Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…5,00 ГОм
| Диапазон для UN = 500 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…10,00 ГОм
| Диапазон для UN = 1000 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| 5,00...10,00 ГОм | 0,01 ГОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Измерение емкости
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 1...999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) |
| 1,00...9,99 мкФ | 0,01 мкФ |
Измерение только в процессе измерения RISO
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 8 В
- Выходной ток при R<2 Ом: мин. 200 мA
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200...1999 Ом | 1 Ом |
- Напряжение на разомкнутых измерительных проводниках: 8…16 В
- Выходной ток > 10 мA
- Звуковая индикация при сопротивлении < 30 Ом ±10%
- Компенсация сопротивления измерительных проводников
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 |
| Питание измерителя | 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) |
| Габаритные размеры | 220×100×60 мм |
| Масса измерителя | около 0,6 кг |
| Температура хранения | –20...+70° C |
| Рабочая температура | -10...+50° C |
