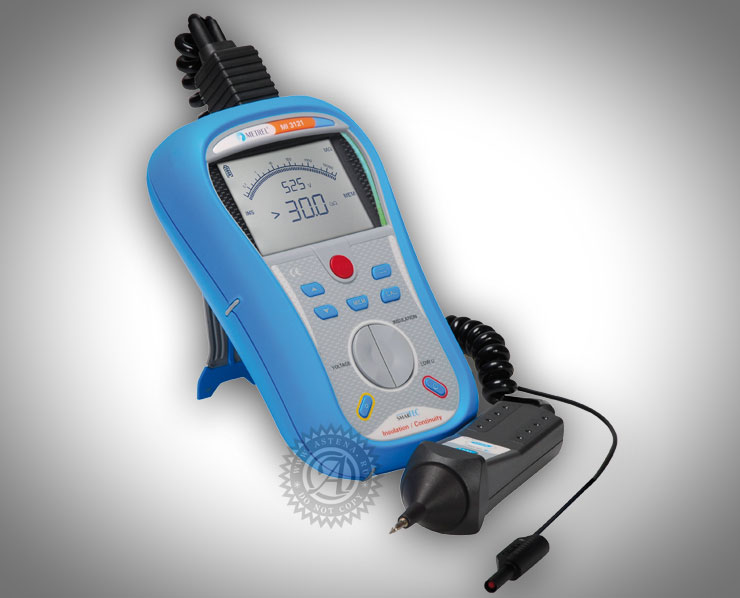

Измеритель сопротивления изоляции и целостности электрических цепей MI 3121
MI 3121 SMARTEC Insulation / Continuity позволяет измерять сопротивление изоляции и проверять целостность защитных проводников. Корпус прибора MI 3121 отличается эргономичностью и надежностью. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, которые по цвету позволяют пользователю издалека быстро оценивать результаты измерений в виде «соответствует» / «не соответствует». MI 3121 также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.
Функции MI 3121
- Измерение сопротивления изоляции
- Проверка целостности защитных проводников при испытательном токе более 200 мА
- Проверка целостности защитных проводников при испытательном токе более 7 мА
- Измерение напряжения
Отличительные особенности MI 3121
Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
Измерение сопротивления изоляции до 30 ГОм.
Возможность выбора измерительного напряжения в диапазоне от 50 до 1000 В.
Режим непрерывного измерения в функции проверки целостности защитного проводника при токе 7мA
Встроенная память позволяет сохранить 1500 измерений .
Подключение к ПК посредством RS-232- или USB- соединения.
Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
Автоматический разряд испытываемой установки после завершения измерений.
Встроенное зарядное устройство.
Магнит для фиксации прибора рядом с испытываемым объектом.
Размеры: 135 x 230 x 75 мм
Масса (без батарей): 0,85 кг

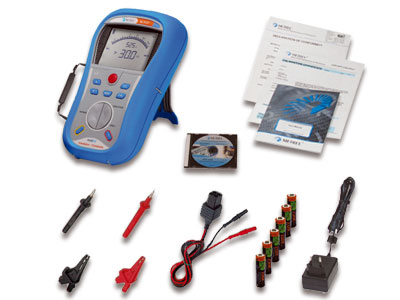

Комплект поставки MI 3121
Прибор SMARTEC Insulation / Continuity
Мягкий ремень на руку
Универсальный измерительный кабель 2 x 1,5 м
Измерительный наконечник, 2 шт.
Зажим типа «крокодил», 2 шт.
Адаптер питания + 6 батарей NiMH, AA
Инструкция по эксплуатации на CD
Краткая инструкция по эксплуатации
Свидетельство о метрологической аттестации
Книга “Measurements on electric installations” на CD
Комплект поставки MI 3121
Дополнительная комплектация MI 3121 (опции)
Сумка для переноски прибора (позволяет работать не вынимая прибор, вешается на шею)
Программное обеспечение
6-ти элементное зарядное устройство
Государственная поверка
Характеристики
| Функции | Диапазон измерений | Разрешение | Погрешность измерений |
|---|---|---|---|
| Сопротивление изоляции | U: 50В, 100В, 250В пост.тока | ||
| R: 0,00 ... 19,99 МОм | 0,01MОм | ±(5 % от измер. + 3 емр) | |
| 20,0 … 99,9 МОм | 0,1MОм | ±10 % от измер. | |
| 100,0 … 199,9 МОм | 0,1MОм | ±20 % от измер. | |
| U: 500В, 1000В пост. тока | |||
| R: 0,00 ... 19,99 МОм | 0,01MОм | ±(5 % от измер. + 3 емр) | |
| 20,0 … 199,9 МОм | 0,1MОм | ±5 % от измер. | |
| 200 … 999 МОм | 1MОм | ±5 % от измер. | |
| 1,00 … 4,99 ГОм | 10 МОм | ±10 % от измер. | |
| 5,00 … 19,99 ГОм | 10 МОм | ±20 % от измер. | |
| 20,0 … 29,9 ГОм | 100 МОм | Более ±20 % от измер. | |
| Целостность защитного проводника при токе 200 мA (R200мА) | 0,00…19,99 Ом | 0,01Ом | ±(3 % от измер. + 3 емр) |
| 20,0 … 199,9 Ом | 0,1 Ом | ±5 % от измер. | |
| 200 ... 1999 Ом | 1 Ом | ±5 % от измер. | |
| Целостность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение) | 0,0…19,9 Ом | 0,1 Ом | ±(5 % от измер. + 3 емр) |
| 20 … 1999 Ом | 1 Ом | ±(5 % от измер. + 3 емр) | |
| Напряжение | 0 … 1200В | 1В | ±(3 % от измер. + 3 емр) |
| Питание | 9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА) | ||
| Категория перенапряжения | 600V CAT III, 300V CAT IV | ||
| Степень защиты | Двойная изоляция | ||
| Рабочие условия | От -10 до 40 С ° | ||
| Подключение MI 3121 к ПК | RS 232 или USB | ||
