Многофункциональный измеритель параметров электроустановок MI 3100 Metrel EurotestEASI
EurotestEASI - первый прибор в новой серии многофункциональных тестеров METREL для испытания безопасности электроустановок. Легкий и небольшой тестер идеально подходит для длительного использования.
Функции
измерение сопротивления изоляции постоянному току
проверка целостности защитного проводника
измерение сопротивлений линии и контура
наличие характеристик предохранителя в памяти прибора, испытание УЗО с функцией блокировки отключения
чередование фаз в 3-х фазных системах
контроль напряжения в режиме реального времени
Дополнительные функции
- Проведение быстрых и достоверных измерений сопротивления контура без отключения УЗО;
- Встроенная база характеристик предохранителя для быстрой оценки результатов при измерении сопротивления линии;
- Устройство контроля напряжения в режиме реального времени отображает уровни напряжения для L-L, L-N, L-PE во время проведения измерения;
- Мультисистемная поддержка TN/TT/IT;
- Универсальный штыревой щуп для более быстрого проведения измерений. Блок аккумуляторов вместе с зарядным устройством входит в стандартную комплектацию;
- Размеры: 230 х 103 х 115 мм. Масса (без аксессуаров): 1,3 кг.
Измеритель параметров электроустановок MI 3100, 1 шт.
Мягкая сумка для переноски, 1 шт.
Мягкий нашейный ремень для переноски, 1шт.
Штыревой щуп с двумя функциональными клавишами, 1 шт.
Измерительный кабель с заземляющими контактами на вилке штекера 1,5 м, 1шт.
Универсальный измерительный кабель 3 х 1,5 м, 1шт.
Тестовый наконечник, 1 шт.
Зажим типа «крокодил», 1 шт.
Зарядное устройство , 1шт.
NiMh аккумуляторные батареи 1,2 В, 1 шт.
Компакт-диск с технической документацией в электронном виде, 1 шт.
Краткое руководство по эксплуатации, 1 шт.
Методика поверки, 1шт.
Дополнительные принадлежности
A1110 Измерительный кабель с трёхфазной вилкой
А1111 Измерительный кабель с трёхфазной вилкой и переключателем функций
А1153 Тестовый провод, черный, 20 м
А1154 Тестовый провод, черный, 4 м
А1026 Измерительный провод 20 м., красный
A 1012 Измерительный провод, зеленый, 4 м
S2012 Комплект проводов для проверки непрерывности, 10 м, 2 шт.
А1160 6-ти элементное зарядное устройство
А1164 Тестовый провод, черный, 50 м
А1168 Щуп "commander" с евровилкой и клавишами "старт" и "подсветка"
A1169 12-ти элементное зарядное устройство
Государственный реестр:
Измерители электроустановок Ml 3100, MI 3102 прошли испытания в системе ГОСТ Р и имеют сертификат соответствия № РОСС SI.AЯ46.B 10831.
Сертификат выдан на основании:
- протокола испытания № 395/263 от 06.12.2006 г. ЗАО “Региональный орган по сертификации и тестированию” Испытательный центр промышленной продукции «РОСТЕСТ-МОСКВА» (per. № РОСС RU.0001.21АЯ43 от 30.12.2002 г.) 117418, Москва, Нахимовский пр-т 31;
- протокола испытания № 1299/06 от 30.11.2006 г. ИЛ по требованиям ЭМС ФГУ «Ростест-Москва» (per. № РОСС RU.0001.21M319 от 10.07.2006 г.) 117418, Москва, Нахимовский пр-т 31.
Измеритель параметров электроустановок MI 3100

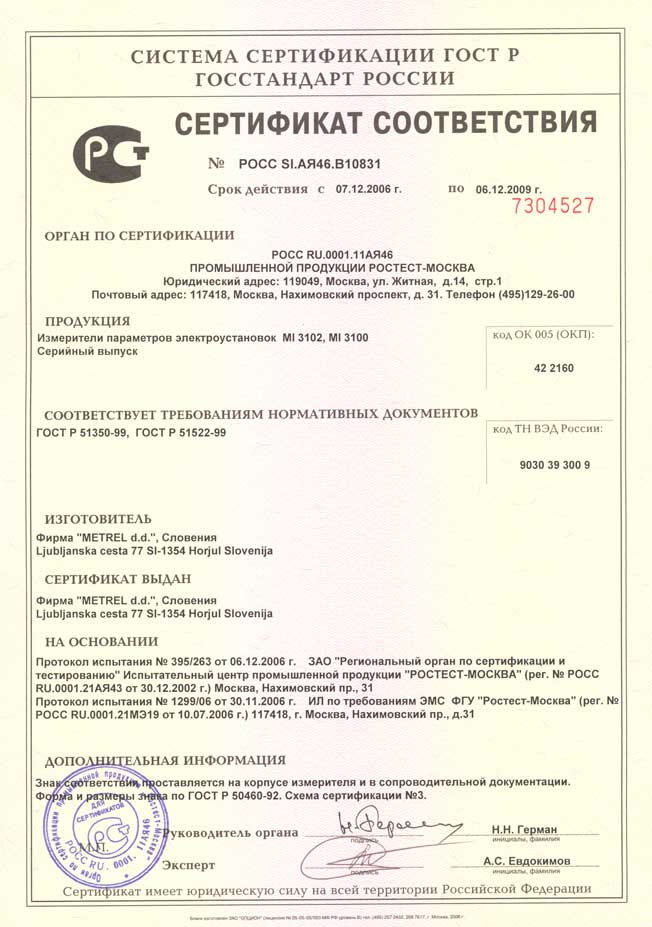

Сертификат соответствия измерителя параметров электроустановок MI 3100. смотреть...

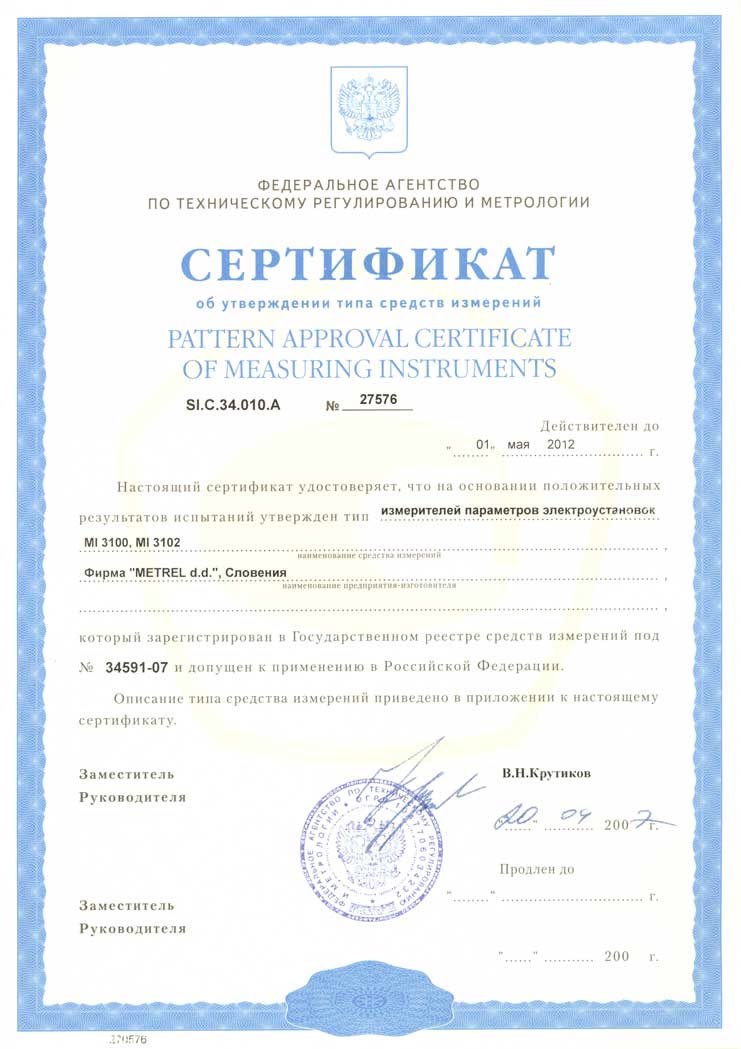

Сертификат типа. смотреть...
Руководство по эксплуатации MI 3100 (1,6 Mb)
Методика поверки MI 3100 (1,2 Mb)
Производитель измерителя параметров электроустановок MI 3100 - компания Metrel d.d. (Словения)
Технические характеристики
| Параметры | Значения |
|---|---|
| измерение сопротивления изоляции тестовым напряжением 100, 250, 500 В и 1000 В постоянного тока | |
| Диапазон измерений | от 0,001 МОм до 199,9 МОм |
| от 200 МОм до 999 МОм | |
| Разрешение | 0,001; 0,01 и 0,1 МОм |
| 1 МОм | |
| Погрешность измерения | ± (0,05 х Rизм. + 3 ед.мл.р.) |
| ±(0,10xRизм.) | |
| измерение значения тестового напряжения | |
| Диапазон измерений | от 1В до 1000 В |
| Разрешение | 1 В |
| Погрешность измерения | ± (0,03 х Uизм. + 3 ед.мл.р.) |
| Примечание: Rизм. - измеренное значение сопротивления; Uизм. - измеренное значение тестового напряжения. | |
| Измерение электрического сопротивления (минимальный тестовый ток 200 мА) | |
| Диапазон измерений | от 0,01 Ом до 19,99 Ом |
| от 20 Ом до 1999 Ом | |
| Разрешение | 0,01 Ом |
| 0,1 и 1 Ом | |
| Погрешность измерения | ± (0,03 х Rизм. + 3 ед.мл.р.) |
| ± (0,05 х Rизм.) | |
| Примечание: Rизм. - измеренное значение сопротивления. | |
| При проверке целостности электрических цепей (максимальный тестовый ток 8,5 мА) | |
| Диапазон измерений | от 0,1 Ом до 1999 Ом |
| Разрешение | 0,1 и 1 Ом |
| Погрешность измерения | ± (0,05 х Rизм. + 3 ед.мл.р.) |
| Примечание: Rизм. - измеренное значение сопротивления. | |
| измерение напряжения прикосновения. | |
| Диапазон измерений | от 0,1 В до 9,9 В |
| от 10 Ом до 99,9 В | |
| Разрешение | 0,01 В |
| Погрешность измерения | ± (0,1 х Uc + 2 ед.мл.р.) |
| ±(0,lxUc) | |
| Примечание: Uc - измеренное значение напряжения прикосновения. | |
| Измерение действующего значения тока срабатывания устройств защитного отключения | |
| Диапазон измерений (Режим тестирования импульсным током) | от 2 до 1500 мА |
| Диапазон измерений (Режим тестирования синусоидальным током) | от 2 до 1100 мА |
| Номинальный ток срабатывания УЗО | 10, 30, 100, 300, 500 и 1000 мА |
| Погрешность измерения | ±(0,1 хIΔN) |
| Погрешность измерения | ±(0,1 хIΔN) |
| Примечание: IΔn - номинальный ток срабатывания УЗО. | |
| Измерение времени срабатывания устройств защитного отключения | |
| Диапазон измерений (Режим тестирования импульсным током) | от 1 до 300 мс |
| Диапазон измерений (Режим тестирования синусоидальным током) | от 1 до 500 мс |
| Коэффициент усиления по току | 0,5, 1, 2 и 5 |
| Разрешение | 1 мс |
| Погрешность измерения | ±3 мс |
| Измерение электрического сопротивления контура «фаза - земля» (петли короткого замыкания) | |
| Измерение сопротивления контура «фаза - земля» (Rloop) | |
| Диапазон измерений | от 0,01 Ом до 1999 Ом |
| Разрешение | 0,01; 0,1 и 1 Ом |
| Погрешность измерения | ± (0,05 х RLOOP. + 5 ед.мл.р.) |
| Отображение значения предполагаемого тока короткого замыкания (Ipfc) | |
| Диапазон измерений | от 0,01 А до 24,4 кА |
| Разрешение | 0,01 А, 0,1 А, 1 А,0,01 кА и 0,1 кА |
| Погрешность измерения | Определяется по основной абсолютной погрешности измерения |
| электрического сопротивления контура «фаза - земля | |
| измерение электрического сопротивления контура «фаза-земля» (петли короткого замыкания) тестовым током 10 мА | |
| Измерение сопротивления контура «фаза - земля» тестовым током 10 мА (Rs) | |
| Диапазон измерений | от 0,01 Ом до 19,99 Ом |
| от 20 Ом до 1999 Ом | |
| Разрешение | 0,01 Ом |
| 0,1 и 1 Ом | |
| Погрешность измерения | ± (0,05 х RS. + 10 ед.мл.р.) |
| ± (0,10 х RS.) | |
| Отображение значения предполагаемого тока короткого замыкания (Ipfc) | |
| Диапазон измерений | от 0,01 А до 24,4 кА |
| Разрешение | 0,01 А, 0,1 А, 1 А,0,01 кА и 0,1 кА |
| Погрешность измерения | Определяется по основной абсолютной погрешности измерения |
| электрического сопротивления контура «фаза - земля | |
| измерение электрического сопротивления линии «фаза - фаза», «фаза - нейтраль» | |
| Измерение электрического сопротивления линии «фаза - фаза», «фаза - нейтраль» (RLINE) | |
| Диапазон измерений | от 0,01 Ом до 1999 Ом |
| Разрешение | 0,01; 0,1 и 1 Ом |
| Погрешность измерения | ± (0,05 х RLINE. + 5 ед.мл.р.) |
| Отображение значения предполагаемого тока короткого замыкания (Ipsc) | |
| Диапазон измерений | от 0,01 А до 24,4 кА |
| Разрешение | 0,01 А, 0,1 А, 1 А,0,01 кА и 0,1 кА |
| Погрешность измерения | Определяется по основной абсолютной погрешности измерения |
| электрического сопротивления контура «фаза - земля | |
| Измерение действующего значения напряжения переменного тока | |
| Диапазон измерений | От 1 ло 500 В |
| Разрешение | 1 В |
| Погрешность измерения | ± (0,02 х Uизм. + 2 ед.мл.р.) |
| Примечание; UИ3M. - измеренное значение напряжения переменного тока. | |
| Измерение частоты переменного тока | |
| Диапазон измерений | От 45 до65 Гц |
| Разрешение | 0,1 Гц |
| Погрешность измерения | ±2 ед.мл. р. |
| Измерение сопротивления заземления по 3-х проводной схеме (только MI3102) | |
| Диапазон измерений | от 0,01 Ом до 1999 Ом |
| Разрешение | 0,01; 0,1 и 1 Ом |
| Погрешность измерения | ± (0,02 х Rизм. + 3 ед.мл.р.) |
| Измерение действующего значения силы переменного тока с использованием клещей (только MI3102) | |
| Диапазон измерений | от 0,1 мА до 99,9 мА |
| от 100 мА до 19,99 А | |
| Разрешение | 0,1 мА |
| 1 мА и 0,01 А | |
| Погрешность измерения | ± (0,05 х Iизм. + 3 ед.мл.р.) |
| ± (0,05 х Iизм.) | |
| * - коэффициент трансформации для входа токовых клещей – 1000 А/1А, максимальный ток, подаваемый на вход токовых клещей - 30 мА | |
