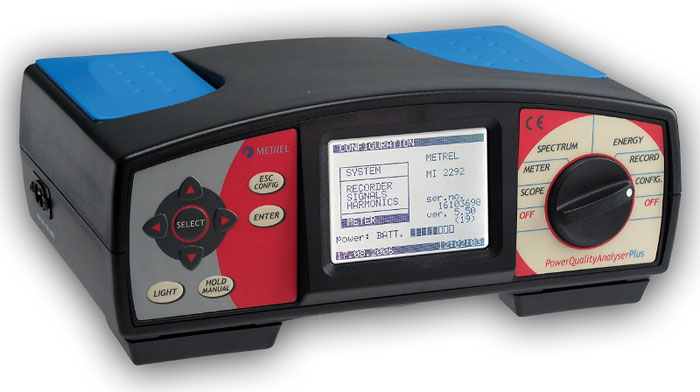

Трехфазный многофункциональный анализатор качества сети MI 2292 Metrel
Первый в ряду Metrel трехфазный многофункциональный анализатор качества сети с полным набором испытательных функций и инструментов диагностики для самого широкого применения. Позволяет измерить и зафиксировать основные характеристики электрических сетей: Напряжение (RMS), максимальный, минимальный и средний ток, активную, реактивную, кажущуюся мощности, Cos ф, провести периодический и статистический анализ напряжения (скачки, переходные процессы, и т. п.), частоту и многое другое Автоматический тест оценки качества сети EN 50160. Измерение мерцания в соответствии с IEC 61000-4-15. Поддержка модемного соединения для дистанционного управления прибором. Измерения соответствующие IEC / EN 61000-4-30. Запись кратковременных событий подобных одиночным выбросам, броскам тока, резонансным состояниям, переключениям и т.д. Определение характера гармоник. Опционально версия с питанием 110 В.
- Измерение переменного напряжения и силы переменного тока (скз), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии
- Режим осциллографа или регистратора данных
- Измерение и регистрация аномалий от 10 мс (импульсов перенапряжения, провалов и пропадания напряжения)
- В режиме On-line мониторинга с ПК: 6-тиканальный осциллограф, быстрая оценка энергии, построение фазовых диаграмм и графиков, статистический анализ.
- оценка качества энергии: напряжение RMS, асимметрия в фазах, частота, регистрация провалов, перенапряжений и прерываний напряжения с разрешением 10 мс
- Анализ формы сигнала, быстроменяющихся процессов, кратковременных помех от 20 мкс
- Межгармонический анализ и анализ фликера
- Измерение гармонических составляющих напряжения и тока (до 63-й гармоники)
- Внутренняя память 2 Мб
- Интерфейс RS-232 с оптическим выходом
- Графический ЖК-дисплей с подсветкой
- Универсальное питание (220 В / 50 Гц и 4 × 1,2 В)
Данные, записанные прибором MI2092, можно просматривать как в табличном, так и в графическом виде.Также пользователь имеет возможность включать функции статистического и периодического анализа записанных данных. Статистический анализ подразумевает под собой разбиение входного диапазона (от 0 до конечного значения диапазона) для каждой величины на 256 делений (100 для коэффициента мощности). Результат представляется в статистической таблице, функцией Гаусса, которую можно анализировать с использованием программного обеспечения ПК. Периодический анализ осуществляется в течение запрограммированного периода интегрирования (от 1 с до 30 мин). В течение периода интегрирования прибор вычисляет максимум, минимум и среднее значение выбранных величин. В конце периода эти величины сохраняются в памяти вместе с датой/временем начала. Набор сигналов для записи варьируется: возможно выбрать до 64 сигналов, которые будут зарегистрированы (токи, напряжения, мощности, коэффициенты гармонических составляющих и др.)
Параметры мощности и энергии пользователь может выбрать для регистрации;кроме того, установив переключатель в положение ENERGY, можно наблюдать значения суммарных и промежуточных кумулятивных счетчиков активной, реактивной емкостной, реактивной индуктивной энергии. А если показатели энергии включены в перечень сигналов для регистрации и выбран периодический анализ возможно отображение активнай положительной энергии, реактивной положительной емкостной энергии, реактивной положительной индуктивной энергии, активной отрицательной энергии, реактивной отрицательной емкостной энергии, реактивной отрицательной индуктивной энергии за последний период интегрирования. Функция METER кроме среднеквадратических значений фазных токов и напряжений отображает фазной активной, полной и реактивной мощности с указанием знака общей активной, полной и реактивной мощность с указанием знака.
Судить о качестве напряжения можно как анализируя зарегестрированные данные, так используя функции SPECTRUM - анализ гармоник; SCOPE - отображение и контроль формы сигнала. Настраивая параметры регистрации, пользователь может разрешить регистрацию искажений напряжения и установить пределы отклонения(-1%...-30%; 1%...30%) от номинального значения (50В...450В), которые будут считаться искажением. Обрывы питания регистрируются автоматически.
Объем энергонезависимой памяти прибора 2048кбайт

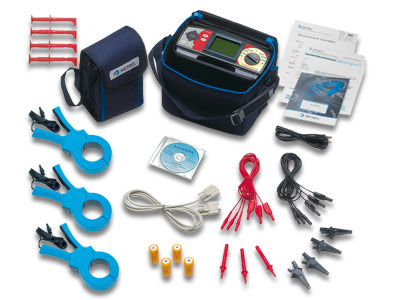

Комплектация Metrel MI 2292
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
|---|---|---|
| НАПРЯЖЕНИЕ | Диапазон измерений | 10…550В (Ф-Н) |
| Разрешение | 0,1 В | |
| Погрешность | ± (0,5 % + 2 ед.сч.) | |
| Форма входного сигнала | RMS(скз), Кампл. . 1,4 | |
| Чередование фаз | индикация | |
| ПРОВАЛЫ НАПРЯЖЕНИЯ, ПЕРЕНАПРЯЖЕНИЯ, ПРОПАДАНИЯ НАПРЯЖЕНИЯ (Ф1,Ф2,Ф3) | Диапазон измерений | 5…70В / 10..130В/ 20…300В/ 30…550В (Ф-Н, Ф-Ф) |
| Разрешение | 0,1 В | |
| Погрешность измерения | ± (5,0 % + 2 ед.сч.) | |
| Пределы отклонений | ± 35 % UN (с шагом 1%) | |
| Пределы пропадания | ± 20 % UN (с шагом 1%) | |
| Интервал регистрации | 1, 2, 5, 10, 15, 30 мин ; 1,2,5, 10, 15, 30, 50, 70 ч. | |
| СИЛА ТОКА | Диапазон измерений | 20…1000А (внеш. преобразователь 1 А/ мВ) |
| Разрешение | 0,3 А | |
| Погрешность измерения | ± (0,5 % + 6 ед.сч.) | |
| Форма входного сигнала | RMS (скз), К ампл. . 2,3 | |
| Входной импеданс | 1 МОм | |
| ИЗМЕРЕНИЕ МОЩНОСТИ АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ (P, Q, S) | Диапазон измерений (кВт, к ВАР, кВА) | 0,99 кВт/ 9,99 кВт/ 999,9 кВт/ 9,99 МВт/ 99,99 МВт/ 999,9 МВт/ 9,99 ГВт/40 ГВт |
| Разрешение (кВт, к ВАР, кВА) | 0,001кВт/ 0,01 кВт/ 0,1 кВт/ 1 кВт/ 10 кВт/ 100 кВт/ 1 МВт/ 10 МВт | |
| Погрешность измерения | ± (3,0% + 3 ед. счета) - при cos .>0,4/ КМ> 0,4 | |
| ИЗМЕРЕНИЕ ЭНЕРГИИ (АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ) | Диапазон измерений (кВтч, кВАРч, кВАч) | 0,99 кВтч/ 9,99 кВтч/ 999,9 кВтч/ 9,99 МВтч/ 99,99 МВтч/ 999,9 МВтч/ 9,99 ГВтч/40 ГВтч |
| Разрешение (Втч, ВАРч, ВАч) | 1 | |
| Погрешность измерения | ± (3,0% + 3 ед. счета) | |
| КОЭФФ. МОЩНОСТИ (Pfi, Pfc), COS Ф. | Диапазон измерений | 0,0…0,39/ 0,4…1,00 |
| Разрешение | 0,01 | |
| Погрешность измерения | ± 0,06 / ± 0,03 | |
| ГАРМОНИКИ (НАПРЯЖЕНИЕ И ТОК) | Диапазон измерений | От DC (0) до 63-й гармоники |
| Диапазон индикации | От DC (0) до 25-й гармоники | |
| Интервал регистрации | 160 мс (8 периодов f 50Гц) | |
| Коэффициент гармонических искажений (THD) | 2-100% | |
| Разрешение | 0,1% | |
| Погрешность измерения (от результата измерения) | ± 0,2% | |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ (MI 2192, MI2292) | Анализ формы сигнала (cos ф, F, Pf, THD, пик-фактор) | 128 отсчетов за период, запуск по уровню, в ручную, по таймеру. Оценка минимально по 10 периодам в режиме наблюдения, по 360 (MI 2192), 7812 (MI 2292) в режиме регистратора |
| Анализ быстроменяющихся процессов | От 10 мс до 8,5 мин (MI 2192), до 166 мин. | |
| Наблюдение и регистрация кратковременных помех | От 20 мкс за 10 периодов в режиме наблюдения, за 50 периодов (MI 2192), 1000 (MI 2292) в реж. регистратора | |
| Фликер (MI 2292) | Соответствие стандарту IEC 61000-4-15 | |
| Межгармонический анализ(MI 2292) | 0-2560 Гц, шаг - 5 Гц | |
| ЧАСТОТА | Основная гармоника | 43 – 68 Гц |
| Разрешение | 0,01 Гц | |
| Погрешность | ± (0,5 % + 2 ед.сч.) | |
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический ЖКИ, разрешение 160х160 точек |
| Память | 512 кб | |
| Разрядность АЦП | 14- разрядов, 128 отсчетов за период частоты 45-65 Гц | |
| Условия эксплуатации | -10 °С … +55 °С, отн. влажность < 80 % | |
| Напряжение питания | 230 (±10%), 45-65 Гц или 1,2 В х 6 (NiCd), | |
| Исполнение | Кат. III ~600 В ; изоляция – класс 2 (двойная) , IP 42 | |
| Габаритные размеры | 220 х 115 х 90 мм | |
| Масса | 0,65 кг | |
| Комплект поставки | Токовые клещи 1000А/1В (3), зажим типа «крокодил» (4), измерительные провода (4), наконечник-щуп (3), сетевой адаптер-зарядка, аккумуляторы (6), кабель, ПО управления, кабель RS-232, транспортная сумка, руководство по эксплуатации | |
| Опции | Чехол (1), токовые клещи 5А/1В, токовые клещи 100А/1В, токовая 1Ф петля 3000А/1В, токовая 3Ф петля 3000А/1В, измерительные щупы с предохранителями |
