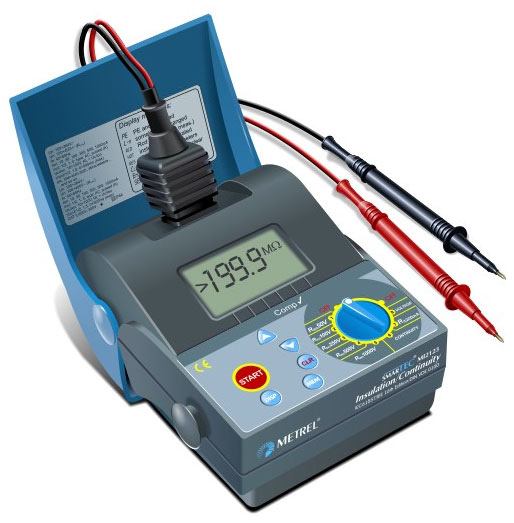

Измеритель сопротивления изоляции Metrel MI 2123
MI 2123 - цифровой мегомметр для измерения сопротивления изоляции электро- и телекоммуникационных установок, кабелей различного назначения, трансформаторов, электродвигателей и других устройств напряжением до 1000 В.
Функции
Измерение сопротивления изоляции до 20 гОм при напряжении до 1000 В
Измерение целостности цепей используя испытательный ток 200 мА
Измерение целостности цепей (непрерывное измерение)
Измерение напряжения постоянного и переменного тока
Характеристики
Широкий диапазон напряжения испытания при измерении сопротивления изоляции (от 0 до 1000 В постоянного тока)
Автоматическое измерение полярности напряжения испытания в режиме проверки целостности цепи (диапазон испытательного тока ± 200 мА)
Режим измерения целостности цепей (непрерывное измерение), используя испытательный ток до 7 мА, для индуктивных испытательных объектов
Память
Подключение персонального компьютера
Размеры: 155 х 95 х 190 мм
Масса: 1,3 кг
Государственный реестр:
Измерители сопротивления изоляции/целостности защитного проводника Ml 2123, MI 2123 С прошли испытания в системе ГОСТ Р и имеют сертификат соответствия № РОСС SI.AH 6.B06.
Сертификат выдан на основании:
- протокол испытания № 72/06 от 18.0 .2006 г. ИЛ ТС ЭМС РОСТЕСТ-МОСКВА (per. № РОСС RU.0001.21MЭ19 от 10.07.2003 г.) 117 18, Москва, Нахимовский пр-т 31;
- протокол испытания № 1 0/263 от 22.0 .2006 г. Испытательный центр промышленной продукции “Ростест-Москва” (per. № РОСС RU.0001.21АЯ 3 от 30.12.2002 г.) 117 18, Москва, Нахимовский пр-т 31.

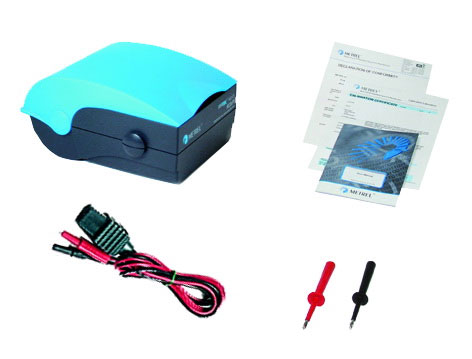

Комплектация измерителя сопротивления изоляции MI 2123
Производитель измерителя сопротивления изоляции MI 2123 - компания Metrel d.d. (Словения)
Характеристики
| характеристика | параметр | значение | |
|---|---|---|---|
| Электрическое сопротивление изоляции | Для испытательного напряжения 500 В, 1000 В | Диапазон измерений | от 0,01 МОм до 19,99 ГОм |
| Разрешение | 0,01; 0,1, 1 и 10 МОм | ||
| Погрешность измерения | ±(3•10-2 RИЗМ. + 3 ед. мл.р.) Ом | ||
| ±(0,1• Rизm). Ом | |||
| Для испытательного напряжения 50 В, 100 В, 250 В | Диапазон измерений | от 0,01 МОм до 199,9 МОм | |
| Разрешение | 0,001, 0,01 и 0,1 МОм | ||
| Погрешность измерения | ±(5•10-2 RИ3M. + 3 ед.мл.р.) Ом | ||
| Примечание: | |||
| 1. RИ3M -измеренное значение сопротивления изоляции; | |||
| 2. ед.мл.р - значение единицы младшего разряда; | |||
| 3. Номинальный выходной ток не менее 1 мА; | |||
| 4. Ток короткого замыкания менее 3 мА. | |||
| Электрическое сопротивление в режиме проверки целостности электрической цепи | Диапазон измерений | от 0,1 Ом до 1999 Ом | |
| Разрешение | 0,1 и 1 Ом | ||
| Погрешность измерения | ± (5•10-2 R ИЗМ. + 3 ед. мл.р.) Ом | ||
| Примечание: | |||
| 1. RИ3M -измеренное значение сопротивления цепи; | |||
| 2. Напряжение испытания открытого входа: от 4 В до 7 В постоянного тока; | |||
| 3. Ток испытания короткого замыкания до 7 мА; | |||
| 4. Режим измерения – непрерывный. | |||
| Электрическое сопротивление в режиме проверки целостности электрической цепи. Режим R±200 мА | Диапазон измерений | от 0,01 до 1999 Ом | |
| Разрешение | 0,01, 0,1 и 1 Ом | ||
| Погрешность измерения | ±(2•10-2 Rизм + 2 ед.мл.р) Ом | ||
| ±(3•10-2 RИ3M) Ом | |||
| Примечание: | |||
| 1 • Rизм - измеренное значение сопротивления цепи; | |||
| 2. Напряжение испытания открытого входа: от 4 В до 7 В постоянного тока; | |||
| 3. Ток испытания для R ≤ 2 Ом более 200 мА; | |||
| 4. Режим измерения - однократный. | |||
| Напряжение переменного тока | Диапазон измерений | от 1 до 600 В | |
| Разрешение | 1 В | ||
| Погрешность измерения | ±(3•10-2 Uизм + 3 ед.мл.р) В | ||
| Примечание: | |||
| 1. UИ3M -измеренное значение напряжения переменного тока; | |||
| 2. Диапазон частот: от 45 Гц до 65 Гц. | |||
| Дополнительные параметры | |||
| Габариты | 155х95х190 мм | ||
| Масса (без аксессуаров) | 1,3 кг | ||
| Напряжение питания | 6 В напряжения постоянного тока (4x1,5 В батареи IEC LR14) или 4,8 В напряжения постоянного тока (4x1,2 В NiCd, NiMH аккумуляторные батареи IEC LR14) | ||
| Автоматическое отключение | имеется, при отсутствии работы в течение 10 мин | ||
| Категория перегрузки | САТIII/300V | ||
| Класс защиты | II | ||
| Степень защиты | IP54 | ||
| Экран | ЖК-лисплей | ||
| Рабочие условия | |||
| Температура | от 0 до 40 °С | ||
| Относительная влажность | 85% при температуре от 0 °С до 40 °С | ||
| Отображение результатов измерений и вычислений в цифровом виде. Память до 1000 результатов измерений. Возможность подключения к ПК через разъемы RS232 | |||
| Комплектность MI 2123 Измеритель сопротивления изоляции / целостности защитного проводника Ml 2123 - 1 шт.; Комплект соединительных проводов - 1 шт.; Руководство по эксплуатации - 1 шт.; Методика поверки - 1 шт. |
|||
