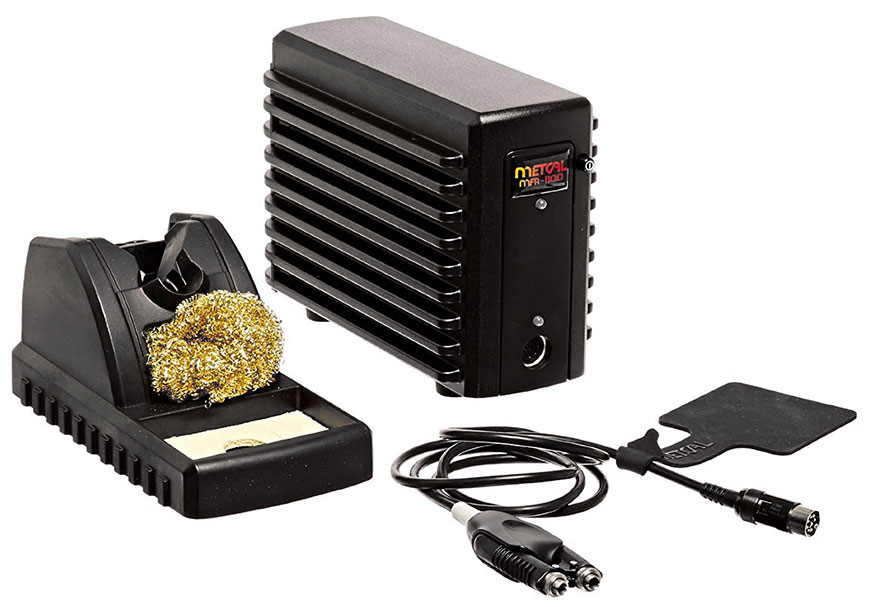

Паяльная станция MFR-1140 с термопинцетом MFR-H4-TW
Паяльная станция MFR-1140 является бюджетной версией передовой системы MX-5200. Снижение рабочей частоты до 470КГц позволило сохранить технические характеристики на должном уровне, но при этом значительно снизить стоимость благодаря отказу от высокочастотного исполнения, дорогостоящих коаксиальных соединителей, экранов и т.п. Даже небольшое увеличение диаметра наконечника не сделало паяльник менее удобным и эргономичным.
Основными инструментами паяльной системы METCAL MFR также являются универсальный паяльник MFR-H1 и термопинцет MFR-H4-TW. К обоим инструментам предлагается широкий выбор картриджей-наконечников для монтажа и замены большинства SMD-компонентов.
Дополнительно можно заказать промышленный паяльник MFR-H2 с раздельной конструкцией наконечника и индукционного нагревателя: наконечник сменный, а индуктор встроен в рукоятку. В этом случае достигается дополнительная экономия за счет недорогих пассивных наконечников.
Особенности паяльной системы MFR-1140
- Высокая теплоотдача инструмента, эквивалентная 80-ваттному паяльнику с керамическим нагревателем
- Невесомый наконечник не накапливает тепла и перегревает легкие контакты термочувствительных компонентов
- Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта в зависимости от его теплоемкости
- Cамовключение инструмента при снятии его с подставки и выход на рабочую температуру за 2-3 сек.
- Два канала для подключения паяльника и термопинцета
- Огромный выбор картриджей-наконечников для монтажа и ремонта
- Полная электромагнитная и электростатическая защита с системой контроля заземления
- Основными инструментами паяльной системы METCAL MFR также являются универсальный паяльник MFR-H1 и термопинцет MFR-H4-TW. К обоим инструментам предлагается широкий выбор картриджей-наконечников для монтажа и замены большинства SMD-компонентов
- Индукционная паяльная система для ремонта и производства
- Эргономичный инструмент для ремонта и производства с контролем нагрева по технологии SmartHeat
В комплект поставки MFR-1140 входит:
- Блок станции MFR-1100
- Термопинцет MFR-H4-TW с подставкой (Картриджи-наконечники серии ТxP не включены в комплект)
Технология SmartHeat и калибровка
Технология SmartHeat использует эффект Кюри в сердечнике нагревателя для установления и поддержания его температуры «холостого хода». Эффект Кюри действует на атомарном уровне; вследствие этого температура «холостого хода» не может ни меняться с течением времени, ни подстраиваться оператором. Соответственно, система совершенно не требует какой-либо калибровки.
Характеристики MFR-1140
| Параметры | Значения |
|---|---|
| Температура окружающей среды | 10-40 °C |
| Максимальная температура внутри корпуса | 55 °C |
| Электропитание | 100 – 240 В, 50/60Гц, 125 Вт, заземление обязательно |
| Частота напряжения питания | 50/60 Гц |
| Потребляемая мощность | максимум 90 Ватт |
| Выходная мощность (макс.) | 60 Вт макс., при окружающей температуре 22 °С |
| Рабочая частота | 450 - 480 кГц |
| Потенциал наконечник-заземление максимум | < 2 мВ |
| Сопротивление наконечник-заземление | < 2 Ом |
| Трехпроводный кабель питания | 183 см (18/3) тип SJT |
| Размеры основного блока, ширина х глубина х высота | 90мм (3.5"), 297мм (8"), 142 мм (5.6") |
| Сертификация / Маркировка | cTUVus, CE |
| Стабильность температуры | ± 1,1 ° C в неподвижном воздухе |
| Длина кабеля термоинструмента | L=122см (48"), жаростойкий, защита ESD |
| Разъем термоинструмента | 8-выводный DIN |
| Размеры подставки, ширина х глубина х высота | 100мм (4") x 200мм (8") x 100мм (4") max |
