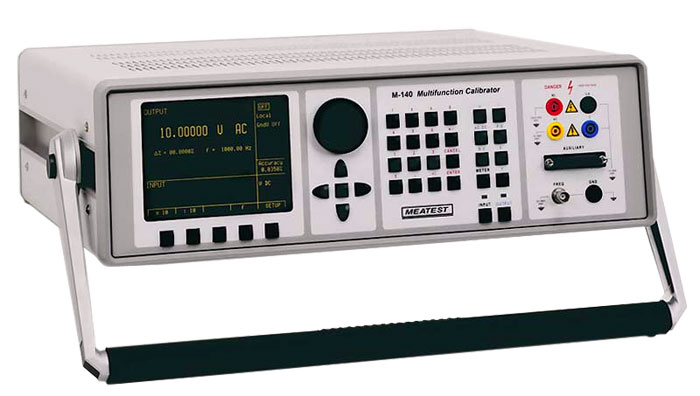

Многофункциональный калибратор Calibro 140 (Meatest, Чехия)
Многофункциональный калибратор М-140 представляет собой калибратор-тестер, рассчитанный на использование в качестве эталона электрических величин: напряжения, тока, сопротивления, ёмкости и частоты в поверочных лабораториях.
Генерирование гармонических и негармонических сигналов позволяет проверять параметры измерительных устройств сигналами с различным значением пик-фактора. Частотные настройки позволяют устанавливать частоту, амплитуду и коэффициент заполнения выходных сигналов, что может быть использовано при калибровке базовых параметров осциллографов. Калибратор может измерять температуру с помощью термопар и термометров сопротивления.
В калибратор встроен блок мощности / энергии с выходным напряжением 240 В и током 10 А, коэффициентом мощности от -1 до +1 в частотном диапазоне 20 Гц – 400 Гц.
Ток на выходе напряжения составляет 30 мА, что позволяет калибровать аналоговые счётчики с большим потреблением.
Калибратор имитирует сигналы всех известных типов термопар и термометров сопротивления. Компенсация холодного спая вводится с помощью клавиатуры или путём замера внешней температуры PT-100 сенсором.
Встроенный мультиметр класса точности 0,015% может использоваться как отдельно, так и совместно с генерирующей частью калибратора, образуя совместно с рядом приспособлений замкнутую калибровочную систему. Поверяемый прибор, получая калибровочные сигналы с генерирующей части калибратора, возвращает во встроенный мультиметр свои результаты, где они сравниваются с исходными, и на экране появляется PASS/FAIL. ПО к калибратору хранит в памяти результаты всех поверяемых приборов, ведя статистику и историю состояния прибора, выдавая протоколы калибровки с указанием внешних условий калибровки: температуры, влажности в лаборатории, напряжения питающего напряжения и частоты. В случае, если установленные заранее показатели выйдут за пределы допустимых, регистратор выдаст звуковой сигнал и автоматическая калибровка будет прекращена.
Калибратор может быть оснащён подставкой со специальной цифровой камерой, которая оцифровывает показания ЖК-дисплеев, поверяемых приборов, и на компьютере ведётся сравнение требуемых показаний с реальными.
Калибратор выпускается в двух вариантах: отдельностоящий и встраиваемый в 19” стойку.
Вес калибратора 23 кг , габаритные размеры: 450х480х150 мм
Технические характеристики
| Параметр | Диапазон | Погрешность |
|---|---|---|
| Постоянное напряжение | 0 – 1000 В | 0,0035 % |
| Постоянный ток | 0 – 20 А | 0,013 % |
| Переменное напряжение | 0 – 1000 В | 0,03 % |
| Переменный ток | 0 – 20 А (до 1000 А с катушкой 25/50 витков) | 0,055 % (0,35%) |
| Частота | 0 – 20 МГц | 0,005 % |
| Сопротивление | 0 – 50 МОм | 0,03 % |
| Емкость | 1 нФ – 50 мкФ | 0,5% |
| TC (R,S,B,J,T,E,K,N) | -250 ºC .. +1850 ºC | 0,4 ºС |
| RTD (Pt) | 20 – 2000 Ом | 0,04 ºС |
