Тестер систем заземления FG470-02

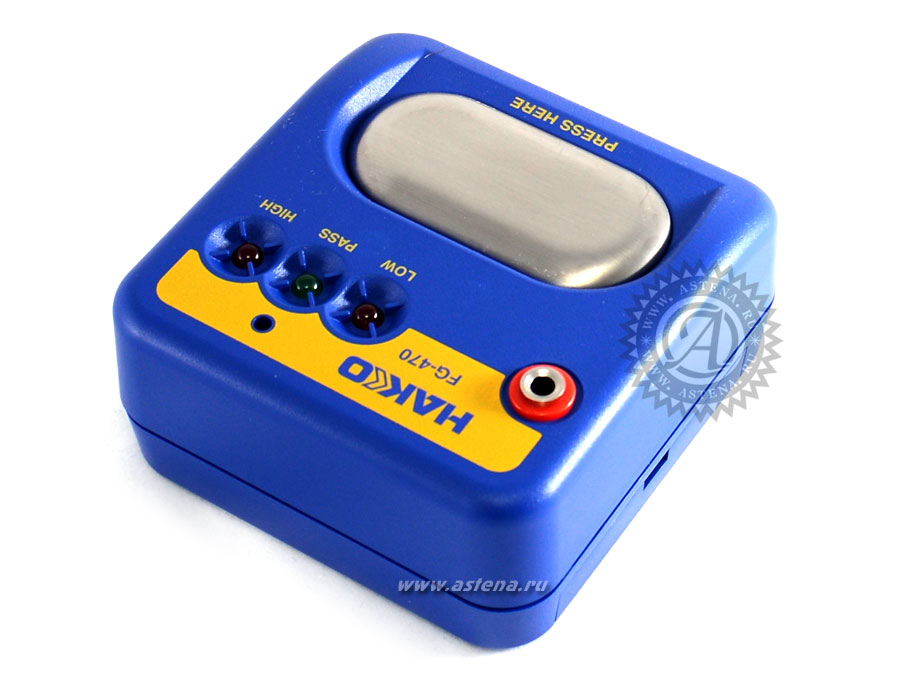

HAKKO FG-470 представляет собой браслетный тестер, с помощью которого можно определить надежность подключения антистатических браслетов, а также для замерить электростатический потенциал человеческого тела. Тестер систем заземления FG-470 заменяет устаревшую модель HAKKO 498 и имеет новый современный дизайн.
Особенности FG-470
- Предназначен для быстрой и легкой проверки заземляющей системы
- Гарантирует безопасную работу монтажника
- Устраняет дефекты изделия вызванные статическим электричеством

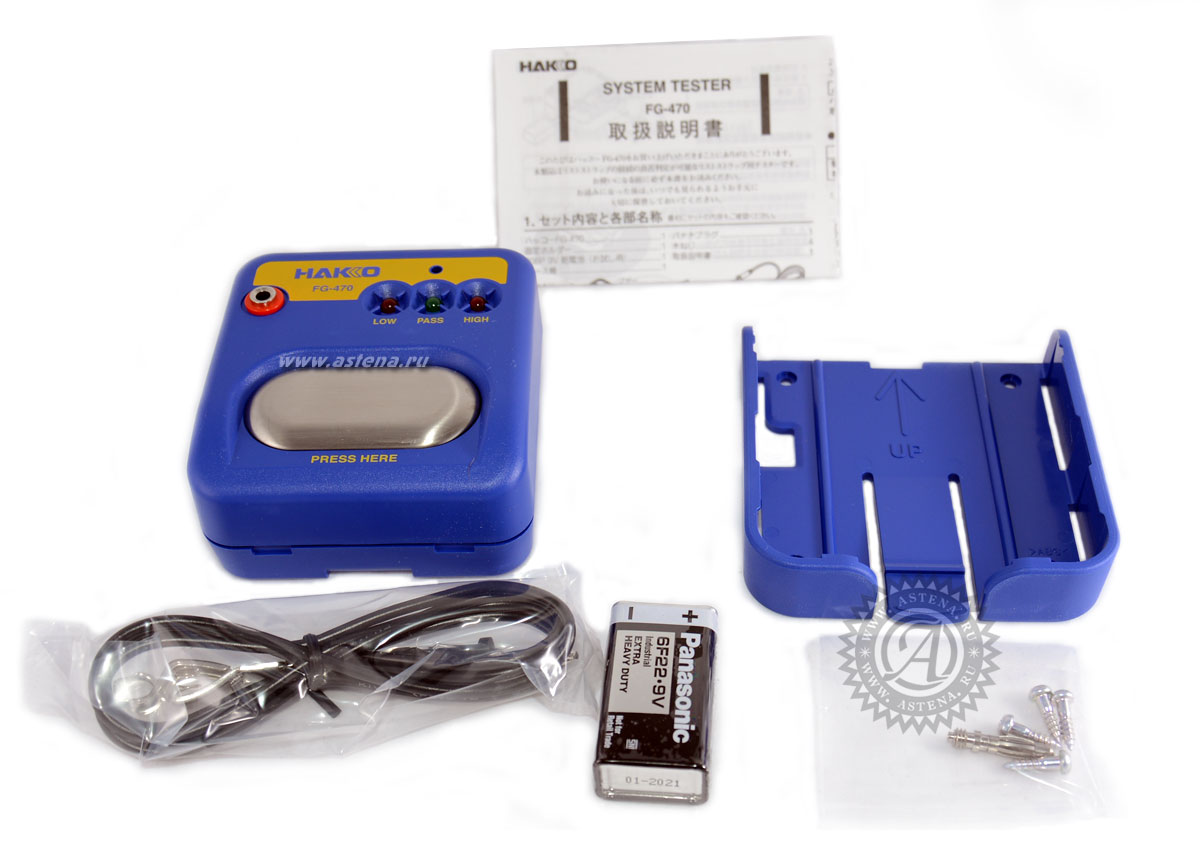

Комплектация прибора
- HAKKO FG-470 - 1 шт
- Монтажный держатель - 1 шт
- Аккумулятор 006P 9 В (для проведения испытаний) - 1 шт
- Провод заземления - 1 шт
- Штекер типа «банан» - 1 шт
- Шурупы - 4 шт
- Руководство пользователя - 1 шт.
Hakko FG-470 быстро и просто проверяет заземляющие ленту на запястье и провода, контактное сопротивление между запястьем и кожей
Порядок эксплуатации
1. Наденьте браслет и зафиксируйте его на запястье.2. Вставьте штекер типа «банан» в соответствующее гнездо на основном корпусе.
3. Осторожно коснитесь панели 3 пальцами руки.
a) Если загорится светодиод зеленого цвета «PASS» (ДОПУСК) и прозвучит звуковой сигнал, это означает, что браслет в исправном состоянии.
b) Если загорится светодиод красного цвета «LOW» (НИЗКОЕ), это означает, что сопротивление на браслете ниже 800 кОм, что может оказать негативное влияние на тело человека. Проверьте сопротивление браслета.
c) Если горит светодиод красного цвета «HIGH» (ВЫСОКОЕ), убедитесь, что браслет плотно прилегает к запястью и проверьте его снова. В некоторых случаях причиной этого может быть обрыв провода браслета, поэтому следует также проверить сопротивление браслета.
После 50 000 использований светодиод зеленого цвета «PASS» (ДОПУСК) может потускнеть или не гореть даже при наличии звукового сигнала. В этом случае следует произвести замену аккумулятора (006P 9 В).
Производитель тестера заземления FG-470 - компания Hakko Corporation (Япония)
Характеристики
| Параметры | Значения |
|---|---|
| Бренд | Hakko |
| Производство | Япония |

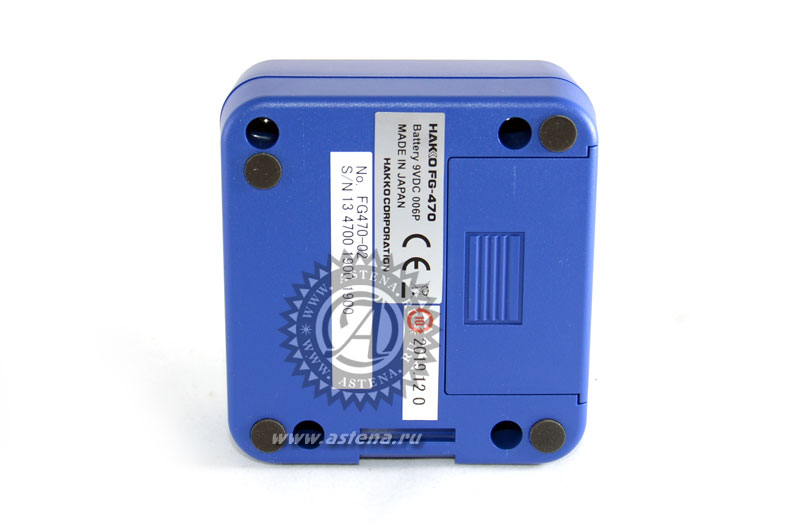

| Артикул | FG470-02 |
| Внешние размеры | 85 (Ш) х 44 (В) х 90 (Г) мм 92 (Ш) х 48 (В) х 97 (Г) мм при установке в монтажном держателе |
| Масса | 120 г (без аккумулятора) 160 г (при установке в монтажном держателе, без аккумулятора) |
| Источник питания (аккумулятор) | Аккумулятор 006P на 9 В (рекомендуется использовать щелочные элементы питания) |
| Провод заземления | 1 м |
| Условия эксплуатации | Диапазон температур/влажности окружающей среды: от 0 до 40 °С (104°F), отн. вл. не более 80% (без конденсации) |
| Индикация | Калибровочное сопротивление | Звуковой сигнал |
|---|---|---|
| Светодиод красного цвета «LOW» (НИЗКОЕ) | R < 800 кОм | «OFF» («ВЫКЛ.») |
| Светодиод зеленого цвета «PASS» (ДОПУСК) | 800 кОм ≤ R ≤ 9 МОм | «ON» («ВКЛ.») |
| Светодиод красного цвета «HIGH» (ВЫСОКОЕ) | R > 9 МОм | «OFF» («ВЫКЛ.») |
| Точность контрольного уровня | 800 кОм | + 10%/-0% |
| 9 МОм | +0%/-10% |
