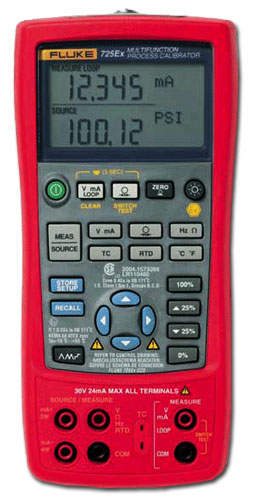

Взрывобезопасный многофункциональный калибратор процессов Fluke 725Ex
Генерация тока в процессе измерения давления при испытании клапанов и преобразователей
Автоматическое пошаговое и линейное измерение для дистанционного тестирования
Измерение напряжения (В) пост. тока, тока (мА), RTD, термопар и сопротивления (Ом)
Многократное сохранение - возможность использования наиболее часто употребляемых настроек для дальнейшего использования
Простоe кнопочное управление
Прочный и надежный, для применения в полевых условиях
Особенности
Наблюдение входных и выходных значений одновременно для калибровки преобразователей с помощью двух каналов измерения
Генерация или моделирование напряжения (В) пост. тока, тока (мА), RTD, термопар и сопротивления (Ом)
Функция измерения с шагом 25% для быстрых линейных тестов
Соответствие стандартам:
- ATEX II 1 G EEx ia IIB 171°C KEMA 04ATEX 1303X
- I.S. Class I, Division 1 Groups B-D, 171°C compliance
Функция тестирования реле давления с помощью модулей давления
Мощные преобразователи с питанием от внутренней цепи
Измерение давления до 3,000 psi/200 бар при использовании дополнительных модулей (опция)
Малые размеры и вес В стандартную комплектацию включены:
Один набор зажимов типа "крокодил" AC72
Один набор наращиваемых измерительных проводов
Один набор измерительных проводов TL 75
Руководства для пользователей
| Обозначение | Описание |
|---|---|
| 700P01EX | Модуль измерения дифференциального давления (25 мбар) |
| 700P05EX | Модуль измерения избыточного давления (2 бар) |
| 700P06EX | Модуль измерения избыточного давления (7 бар) |
| 700P09EX | Модуль измерения избыточного давления (100 бар) |
| 700P24EX | Модуль измерения дифференциального давления во влажной среде (1000 мбар) |
| 700P27EX | Модуль измерения избыточного давления (20 бар) |
| 700P29EX | Модуль измерения избыточного давления (200 бар) |
| 700PA4EX | Модуль измерения абсолютного давления (1000 мбар) |
Производитель взрывобезопасного многофункционального калибратора процессов Fluke 725Ex - компания Fluke Corporation (США)
Характеристики
| Параметры | Значения | |
|---|---|---|
| Батареи | 4 щелочных элемента АА | |
| Замена источников питания |
Отдельный аккумуляторный отсек для быстрой смены батареи
без нарушения отметки о калибровке |
|
| Точность возбуждения | ||
| Напряжение постоянного тока |
100,00 мВ 10,000 В -10,00 мВ - 75,00 мВ |
0,02%+2 единицы 0,02%+2 единицы 0,025% + 1 единица (через TC разъем) |
| Сила постоянного тока |
24,000 мА (Возбуждение) 24,000 мА (Моделирование) |
0,02% + 2 единицы 0,02% + 2 единицы |
| Сопротивление |
15,0 – 400 Ом 401 - 1500 Ом 1500 - 3200 Ом |
0,15 Ом (ток. возб. 0,15 - 0.5 мА), 0,1 Ом (ток возб. 0,5 - 2 мА) 0,5 Ом (ток возбуждения 0,05 - 0,8 мА) 1 Ом (ток возбуждения 0,05 - 0,4 мА) |
| Частота |
2,0 - 1000,0 CPM
1,0 - 1100,0 Гц 1,00 кГц - 10,00 кГц Форма сигнала: |
0,05% 0,05% 0,25% Прямоугольный импульс двойной амплитуды 5 В, отклонение -0.1 В |
| Импульсные RTD трансмиттеры и термопары | ||
| Точность измерений |
NI-120
PT-100 (385) PT-100 (393) PT-100 (JIS) PT-200 (385) PT-500 (385) PT-1000 (385) Разрешение: J: K: T: E: R: S: B: L: U: N: Разрешение XK BP |
0,2 °C 0,33 °C 0,3 °C 0,3 °C 0,2 °C 0,3 °C 0,2 °C 0,1 °C 0,7 °C 0,8 °C 0,8 °C 0,7 °C 1,8 °C 1,5 °C 1,4 °C 0,7 °C 0,75 °C 0,9 °C J, K, T, E, L, N, U: 0,1 °C, 0,1 °F B, R, S: 1 °C, 1 °F 0.6°C 1.2°C |
| Точность измерений | ||
| Напряжение постоянного тока | 30,000 В
10,000 В 90,00 мВ -10,00 мВ - 75,00 мВ |
0,02%+ 2 единицы (верхняя часть дисплея) 0,02%+ 2 единицы (нижняя часть дисплея) 0,02% + 2 единицы 0,025 % + 1 единица (через TC разъем) |
| Сила постоянного тока | 24,000 мА | 0,02% + 2 единицы |
| Сопротивление | 0 - 400 Ом 401 - 1500 Ом 1500 - 3200 Ом |
0,1 Ом (4-х жильный), 0,15 Ом (2-х- и 3-х жильный) 0,5 Ом (4-х жильный), 1 Ом (2-х- и 3-х жильный) 1 Ом (4-хжильный), 1,5 Ом (2-х- и 3-хжильный) |
| Частота | 2 - 1000 CPM
1 - 1100 Гц 1 кГц - 10 кГц Чувствительность |
0,05 % + 1 единица 0,05 % + 1 единица 0,05 % + 1 единица Минимум двойной амплитуды 1 В |
| Давление | Точность | От 0,025% диапазона при использовании любого из 8 безопасных модулей давления. (для получения подробных спецификаций см. модули давления в дополнительном оборудовании и аксессуарах). Имеются модули для дифференциального, манометрического, абсолютного, двойного, высокого давления и для вакуума. |
