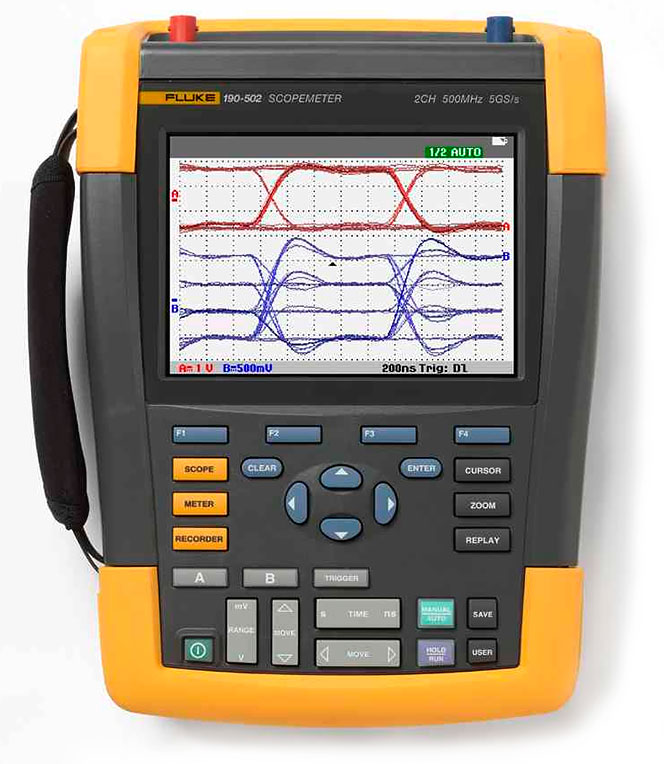

Осциллограф Fluke 190-502
Fluke 190-502 сочетает в себе цифровой осциллограф и полнофункциональный электронный мультиметр. Режим "подключайся и смотри" позволяет получить необходимые данные за одно подключение, при этом на дисплее отображаются осциллограммы, характеризующие рабочие процессы всех модулей тестируемого электронного устройства.
С помощью Fluke 190-502 производится исследование и диагностика всех видов измерительной, силовой и контрольно-управляющей электроники, в том числе линейных и вращательных электроприводов, обладающих частотной системой пуска и регулирования, а также электронных блоков и модулей станочного оборудования с ЧПУ. Распознавание широкого спектра типовых гармоник позволяет осуществлять автоматический запуск и выполнять тестирование по принципу сравнения показателей фактических и нормативных режимов.
Наличие параллельных каналов у осциллографа Fluke 190-502 дает возможность выявлять и анализировать передаточные функции отдельных модулей и элементов схемы. При этом можно не только определять любые виды неисправностей, но и производить внутрисистемную оптимизацию рабочих режимов. Помимо широких возможностей самого прибора, при подключении Fluke 190-502 к ПК могут задействоваться и компьютерные средства обработки информации.
Полнофункциональный мультиметр способен измерять общие параметры цепей переменного и постоянного тока: напряжение, ампераж, частоту, а также производить испытания на целостность и правильность сборки схем. С помощью осциллографа Fluke 190-502 возможно тестировать состояние диодов, конденсаторов, резисторов, дросселей, двигателей, трансформаторов и других типовых элементов. Измерения могут выполняться как единовременно, так и в течение продолжительного периода, что необходимо при вариативности режимов исследуемого оборудования.
Характерные особенности Fluke 190-502:
- Соответствие прибора нормативам категории IP-51 - высшей степени защиты от пыли и влаги;
- Большой объем памяти прибора, обеспечивающий непрерывную запись осциллограмм и других данных в течение 48 часов;
- Значительная автономность прибора: не менее 7 часов непрерывной работы без подзарядки аккумуляторов при непрерывной работе;
- Прочный корпус удобной формы, изготовленный из ABS пластика.
- Надежная защитная блокировка доступа замком Kensington®.
![FLUKE](rekl/fluke-logo.jpg)
Характеристики
Параметры | Значения |
---|---|
Частотный диапазон | 500 МГц |
Количество каналов | 500 МГц: 2 канала |
Скорость выборки реального времени | 5 Гвыб/с |
Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
Независимые "плавающие" изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
Чувствительность входов | 2 мВ — 100 В/дел |
Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
Регистрация выбросов | 8 нс |
Измерения осциллограмм | |
Курсор | 7 |
Автоматические | 30 |
Максимальная длина записи | |
Режим ScopeRecord | 30 000 точек |
Режим осциллографа | 10 000 точек на входной канал |
Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
Характеристики цифрового мультиметра | |
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа |
Максимальное разрешение | 5 000 отсчетов |
Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
Память 190-XX2, 2 каналов | |
Экран + настройки | 30 |
Запись | 10 |
Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
Условия хранения и эксплуатации | |
Рабочая температура | от 0 до 40°C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
Температура хранения | от –20 до 60 °C |
Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
Характеристики безопасности | |
Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
Механические и другие характеристики | |
Размер | 270 x 190 x 70 мм |
Масса | 2,2 кг |
Гарантия | 3 года на прибор, 1 год на аксессуары |
