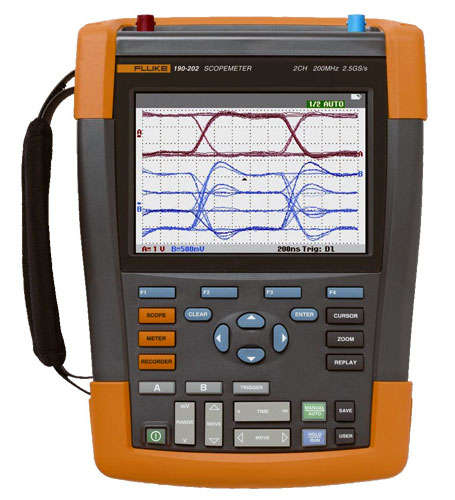

Цифровой осциллограф Fluke 190-202
Fluke 190-202 – это мобильный цифровой осциллограф, измерительный комплекс с функционалом регистратора. С помощью встроенного мультиметра можно определить любые параметры цепей постоянного и переменного тока, а также проверить диоды, правильность сборки схем и их целостность.
Fluke 190-202, цена которого значительно ниже нескольких раздельных приборов с равным суммарным потенциалом, способен измерять любые параметры одно- и трехфазных цепей, выполнять тестирование самой сложной промышленной электроники, а также производить необходимые сопутствующие расчеты. Так, прибор определяет показатели активной и реактивной мощности, временные показатели и коэффициент мощности в любых режимах работы электроприводов. Все необходимые подстройки и синхронизация выполняются автоматически.
Осциллограф Fluke 190-202 функционирует в режиме "подключайся и смотри", при этом тестирование может производится как единовременно, так и в течение периода до 2 суток. Таким образом, могут быть выявлены не только постоянные, но и периодические дефекты, а также получена статистика с целью оптимизации работы оборудования. Имеется функция сравнительного анализа входных и выходных параметров, позволяющая выявить отклонения режимов в формате "причина-следствие".
Fluke 190-202 максимально приспособлен к условиям работы на производстве и защищен от механических повреждений, ударов, нечувствителен к вибрации, а также герметизирован в соответствии с требованиями IP-51. Конструктивное исполнение прибора согласно КАТ. III 1000 В и КАТ. IV 600 В гарантирует его электробезопасность.
Характерные особенности:
- наличие нескольких видов автоматической синхронизации сигнала;
- возможность быстрой замены аккумулятора в процессе работы без потери сохраненных данных;
- двойная изоляция корпуса прибора, обеспечивающая гарантию безопасности оператора;
- функция непрерывной регистрации тенденций изменения режимов в течение 22 суток;
- наличие встроенного замка, исключающего несанкционированный доступ к прибору.
Характеристики
| Параметры | Значения |
|---|---|
| Частотный диапазон | 200 МГц |
| Количество каналов | 200 МГц: 2 канала |
| Скорость выборки реального времени | 2,5 Гвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые "плавающие" изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 2 нс — 2 мин/дел |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | |
| Курсор | 7 |
| Автоматические | 30 |
| Максимальная длина записи | |
| Режим ScopeRecord | 30 000 точек |
| Режим осциллографа | 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Характеристики цифрового мультиметра | |
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение | 5 000 отсчетов |
| Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
| Память 190-XX2, 2 каналов | |
| Экран + настройки | 30 |
| Запись | 10 |
| Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
| Условия хранения и эксплуатации | |
| Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Механические и другие характеристики | |
| Размер | 270 x 190 x 70 мм |
| Масса | 2,2 кг |
| Гарантия | 3 года на прибор, 1 год на аксессуары |
