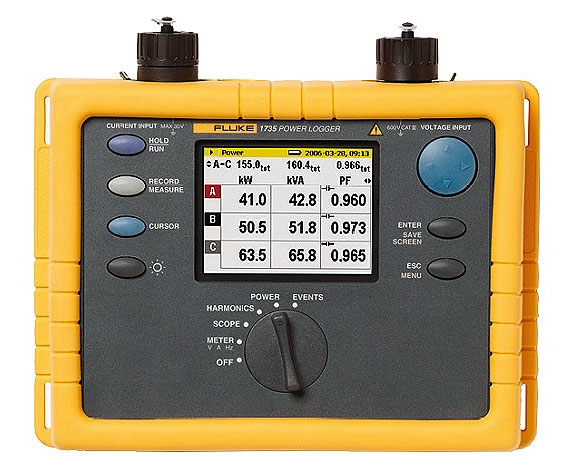

Регистратор энергии Fluke-1735
Регистратор энергии Fluke 1735 – это идеальный инструмент для специалистов по
электромонтажу и обслуживанию электросетей. Он позволяет проводить изучение параметров электроэнергии и регистрацию показателей качества энергии.
Прибор 1735 оборудован цветным дисплеем и имеет в комплекте четыре гибких токоизмерительных датчика, которые обеспечивают удобную настройку. Прибор 1735 регистрирует большую часть электрических параметров, гармоник, а
также изменения напряжения. Пользователи могут наблюдать данные на дисплее и просматривать гистограммы, а также создавать отчеты с помощью программы Fluke Power Log, входящей в комплект.
Особенности Fluke 1735:
• Запись параметров энергии и других связанных параметров в течение периода
вплоть до 45 дней
• Контроль максимального энергопотребления за периоды, определенные пользователем
• Повышение эффективности деятельности благодаря контролю потребления энергии
• Измерение коэффициента искажений, вызываемых электронными нагрузками
• Повышение надежности показаний благодаря измерению провалов и выбросов напряжения, вызванных изменением нагрузки
• Удобная настройка инструмента благодаря отображению осциллограмм и временных зависимостей на цветном дисплее
Производитель регистратора энергии Fluke-1735 - компания Fluke Corporation (США)
Характеристики
| Параметры | Значения |
|---|---|
| V rms (среднеквадр. значение напряжения) | Диапазоны измерения среднеквадратичного значения напряжения в соединении звездой: 57 В/66 В/110 В/120 В/127 В/220 В/230 В/240 В/260В/277 В/347 В/380 В/400 В/417 В/480 В переменного тока Диапазоны измерения среднеквадратичного значения напряжения в соединении треугольником: 100 В/115 В/190 В/208 В/220 В/380 В/400 В/415В/450 В/480 В/600 В/660 В/690 В/720 В/830 В переменного тока |
| A rms (среднеквадр. значение силы тока) | Диапазон измерений гибких датчиков: 15 A / 150 A / 3000 A среднеквадратичное значение (для синусоиды) Диапазон измерений токовых клещей: 1 A / 10 A |
| Частота | Диапазон измерений: От 46 до 54 Гц и от 56 до 64 Гц |
| Гармоники и THD (суммарные гармонические искажения) | До 50-й гармоники (< 50% от номинального) |
| Измерение мощности (P – активная, S – кажущаяся, Q - реактивная, D – искажающая) |
Диапазон измерения: см. диапазоны измерений V-rms и A-rms |
| Измерение энергии (кВч, КВАч, кВАРч) | Диапазон измерения: см. диапазоны измерений V-rms и A-rms |
| PF (коэффициент мощности) | От 0,000 до 1,000 |
| Таблица регистрации событий | Определение провалов и выбросов напряжения и случаев исчезновения напряжения с разрешением 10 мс и ошибкой измерения в половину периода синусоидальной волны среднеквадратического значения. |
| Память | Карта памяти емкостью 4 МБ, 3,5 МБ для записи результатов измерений |
| Частота замеров | 10,24 кГц |
| Частота сети синхронизацией | 50 Гц или 60 Гц по выбору пользователя, с автоматической |
| Дисплей | цветной графический трансмиссивный дисплей 1/4 VGA 320 x 240 пикселей с дополнительной подсветкой и регулируемой контрастностью; цветное отображение текста и графики |
| Интерфейс | разъем RS-232 SUB-D; 115,2 кбод, 8-битные данные, без контроля четности,1 стоповый бит, интерфейс RS-232 поддерживает обновление прошивки (9-контактный кабель-удлинитель) |
| Корпус | IP65; EN60529 (только для основного корпуса, без отсека для элементов питания) |
| Питание | NiMH батарея с адаптером переменного тока (15 - 20 В/0,8 A) |
| Время работы от батареи | В обычных условиях > 12 часов без подсветки и > 6 с яркой подсветкой |
| Рабочая температура | от 0 °C до +40 °C |
| Размеры (высота x ширина x глубина) | 240 мм x 180 мм x 110 мм |
| Вес | 1,7 кг с батареей |
| Принадлежности, входящие в комплект поставки Fluke 1735 | |
| Мягкий чехол для переноски, 4 гибких токоизмерительных датчика (15 A/150 A/3000 A), программа Power Log, провода и зажимы для измерения напряжения, комплект цветных наклеек по национальным стандартам, кабель для связи с компьютером, адаптер переменного тока международного стандарта (115/230 В, 50/60 Гц), печатное руководство на английском языке и многоязычное руководство на CD. |
|
