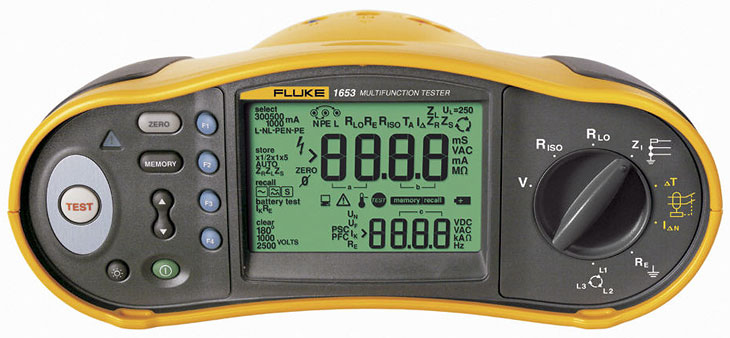

Многофункциональный тестер электроустановок Fluke 1653
Тестер Fluke 1653 выполняет проверку безопасности электрических установок в жилых, коммерческих и промышленных помещениях. Тестер Fluke 1653 дает возможность убедиться в безопасности и правильной установке стационарной электропроводки в соответствии с требованиями IEC 60364, HD 384 и соответствующих местных стандартов.
Уникальный эргономичный дизайн, малый вес и удобный шейный ремешок для освобождения рук, превращают работу с многофункциональным тестером Fluke 1653 в удовольствие.
Простые органы управления и большой дисплей с очень широким углом обзора делают тестер Fluke 1653 более простыми и безопасными в использовании.
- Простота: просто поверните переключатель, нажмите кнопку и просмотрите результаты
- Эффективность: измеряйте полное сопротивление контура без размыкания УЗО, без необходимости в их обходе
- Прочность: выдерживает падение с высоты одного метра, что соответствует требованиям к использованию в полевых условиях
- Безопасность: тонкий датчик с кнопкой тестирования позволяет смотреть на панель во время проведения измерений в труднодоступных местах
- Удобство: компактный и легкий (вес менее 1,2 кг) для использования в течение всего дня
- Соответствие стандартам: отвечает всем соответствующим стандартам, включая EN 61557 и VDE 0413
- Надписи переключателя доступны на шести языках. Можно выбрать английский, французский, немецкий, итальянский, испанский языки или версию с символами, удобную для пользователя.
| Функции | Fluke 1653 |
|---|---|
| Напряжение и частота | • |
| Датчик полярности проводки | • |
| Сопротивление изоляции | 50, 100, 250, 500, 1000 В |
| Целостность | • |
| Сопротивление контура и линии | • |
| PSC/PFC (ток повреждения/короткого замыкания) | • |
| Время размыкания УЗО | • |
| Уровень тока размыкания УЗО | • автотестирование |
| Автоматическая последовательность тестов УЗО | • |
| Тестирование УЗО, чувствительных к постоянному току | • |
| Сопротивление заземления | • |
| Индикатор чередования фаз | • |
| Самотестирование | • |
| Согласно EN 61557*/VDE 0413 | • |
| Дисплей с подсветкой | • |
| Индикатор напряжения | • |
| Индикатор заряда батареи и функция тестирования батареи | • |
| Память (500 измерений) | • |
| Интерфейс для работы с компьютером | • |
| Отметка времени (с помощью FlukeView® Forms) | • |
| Программное обеспечение | Вариант комплектации |
Тестер электроустановок Fluke 1653
Технические характеристики тестера электроустановок Fluke 1653:ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
| Диапазон | Разрешение | Погрешность (50-60 Гц) | Входное сопротивление | Защита от перегрузки |
|---|---|---|---|---|
| 500 В | 0.1 В | 0.8% + 3 | 3.3 МОм | 660 Вскз |
ТЕСТИРОВАНИЕ ЦЕЛОСТНОСТИ
| Модель | Напряжение тестирования |
Диапазон изоляции | Разрешение | Ток тестирования | Погрешность |
|---|---|---|---|---|---|
| 1653 | 50 В | 10 кОм...50 МОм | 0.01 МОм | 1 мА @ 50 кОм | ± (3%+ 3 зн.) |
| 1653 | 100 В | 100 кОм...20 МОм 20 МОм...100 МОм |
0.01 МОм 0.1 МОм |
1 мА @ 100 кОм | ± (3%+ 3 зн.) |
| 1653 | 250 В | 100 кОм...200 МОм | 0.1 МОм | 1 мА @ 250 кОм | ± (1.5%+ 3 зн.) |
| 1653 | 500 В | 100 кОм...200 МОм 200 МОм...500 МОм |
0.1 МОм 1 МОм |
1 мА @ 500 кОм | ± (1.5%+ 3 зн.) + 10% |
| 1653 | 500 В | 100 кОм...200 МОм 200 МОм...1000 МОм |
0.1 МОм 1 МОм |
1 мА @ 1 МОм | ± (1.5%+ 3 зн.) + 10% |
ИЗМЕРЕНИЕ ПОЛНОГО СОПРОТИВЛЕНИЯ КОНТУРА
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| 20 Ом | 0.01 Ом | ± (3%+10 знаков) |
| 200 Ом | 0.1 Ом | |
| 2000 Ом | 1 Ом |
ТЕСТ ОЖИДАЕМОГО ТОКА КОРОТКОГО ЗАМЫКАНИЯ/ПОВРЕЖДЕНИЯ
- Диапазон 0...25 кА
- Разрешение 1 A (lk<1000 A); 0.1 кА (lk≥1000 A)
- Погрешность определяется измерениями погрешности сопротивления контура и сетевого напряжения
ТЕСТИРОВАНИЕ УЗО
| Тип УЗО | Модель 1653 | |
|---|---|---|
| 1AC | 2G | • |
| AC | 3S | • |
| 4A | G | • |
| A | S | • |
1AC – отклик на переменный ток, 2G – общий, без задержки, 3S – задержка по времени, 4A – отклик на импульсный сигнал
ТЕСТ ВРЕМЕНИ РАЗМЫКАНИЯ (DT)
| Настройки тока | Множитель | Погрешность силы тока | Погрешность времени размыкания |
|---|---|---|---|
| 10, 30, 100, 300, 500, 1000 мА | x 1/2 | ± 0% - 10% | ± (1% от счета + 1 зн.) |
| 10, 30, 100, 300, 500, 1000 мА | x 1 | ± 10% - 0% | ± (1% от счета + 1 зн.) |
| 10, 30 мА | x 5 | ± 10% | ± (1% от счета + 1 зн.) |
ТЕСТ ТОКА РАЗМЫКАНИЯ (ЛИНЕЙНО-НАРАСТАЮЩЕГО ВОЗДЕЙСТВИЯ)
| Диапазон тока | Размер шага | Время задержки при замыкании контактов | Погрешность | |
|---|---|---|---|---|
| Тип G | Тип S | |||
| от 50% до 110% Номинальный ток УЗО |
10% от IDN | 300 мс/шаг | 500 мс/шаг | ± 5% |
ТЕСТ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ (RE)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| 200 Ом | 0.1 Ом | ± (2%+ 5 знаков) |
| 2000 Ом | 1 Ом | ± (3.5%+ 10 знаков) |
- Тип батареи: В комплект поставки входят алкалиновые батареи, могут заменяться аккумуляторными батареями типа NiCD или NiMH с номинальным напряжением 1,2 В
- Габаритные размеры (Д х Ш х В) 10 x 25 x 12.5 см
- Масса (с батареями) 1.17 кг

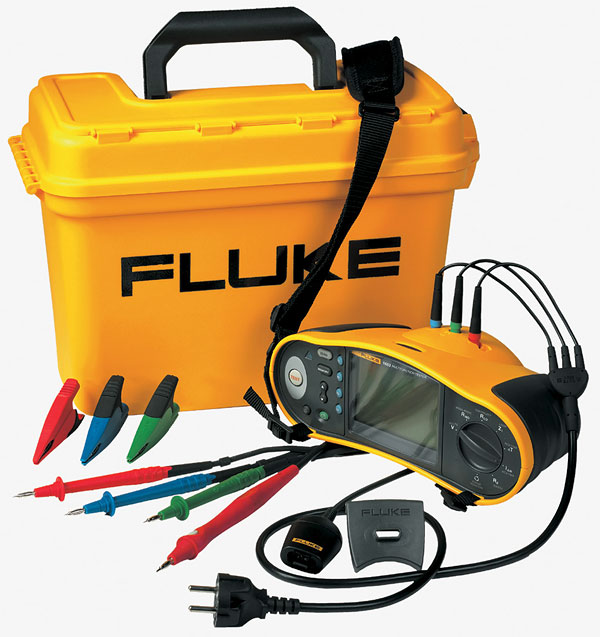

- Твердый переносной футляр
- Кабель питания
- Измерительные пробники
- Большие зажимы "крокодил"
- Краткое руководство пользователя
- Руководство пользователя на CD-ROM
- 6 батарей AA
- Удобный ремешок для переноса
- Программа FlukeView Forms и кабель для подключения к компьютеру
- Тестовые выводы с предохранителями
- Вспомогательные электроды заземления и тестовые выводы
