Тепловизор (инфракрасная камера) FLIR T250
Тепловизор FLIR T250 - отличное решение для обследования изоляции трубопроводов и скрытых дефектов
Инфракрасное излучение – повсюду: тепловое излучение создается любым объектом при температуре выше нуля градусов Кельвина или 273°C. Для визуализации этого излучения Вам необходима лишь инфракрасная камера. Она позволяет получать ясные тепловые изображения, мгновенно измерять минимальную разность температур и преобразовывать эти тепловые изображения в стандартный электронный формат, готовый для дальнейшей обработки. С помощью ИК-камер компании FLIR Systems поддерживаются оптимальные режимы работы технологических установок и аппаратов, обеспечивается безопасность зданий и сооружений, а также защита имущества. Компания FLIR Systems – пионер в области инфракрасной техники. В настоящее время она – мировой лидер в разработке и производстве ИК-камер, которые используются во всем мире при решении постоянно растущего спектра практических задач.
Техническая мощь и новейшие технологии
Компания FLIR Systems создает инфракрасные камеры для коммерческого использования с 50-х годов прошлого века.
Проектирование камер, разработка программного обеспечение и производство систем в целом осуществляется на заводах в Стокгольме (Швеция), Бостоне и Санта Барбаре (США).
Инженерный персонал FLIR Systems имеет самую высокую квалификацию, позволяющую создавать лучшие ИК-камеры в мире: начиная от разработки детекторов, оптики камер, радиометрической аппаратуры и, заканчивая созданием необходимых технических и программных средств.
Совершенная комбинация всех элементов камеры позволила создать лучшие в мире камеры – легкие в использовании и имеющие мощное, и в то же время, простое в эксплуатации программное обеспечение для анализа данных.
Инженеры компании FLIR Systems учли пожелания пользователей, касающиеся удобства работы и разрешения изображения, в целом ряде всесторонних и новейших возможностей:
Исключительная простота использования
Небольшие размеры и вес
Сенсорный экран и функция формирования аннотации
Исключительно высокое качество ИК-изображения
Встроенная цифровая видеокамера
Блок объектива с регулируемым наклоном
Функция объединения ИК- и видеоизображений
Камеры ThermaCAM серии T и B имеют исключительные характеристики по наглядности представления информации, которые в сочетании с маленьким весом 875 г. обеспечивают пользователю удобство и комфортность непрерывной работы в течение четырех часов.
Промышленное применение тепловизоров серии Т (ThermaCAM T–Series)
Новая камера ThermaCam серии T - идеальный инструмент для локализации неисправностей на заводах, установках и любых других промышленных объектах. Ее возможности адаптированы к применению и позволяют удовлетворить все производственные нужды, касающиеся разработки и совершенствования изделий, обеспечения качества продукта, обследования электрических установок, технического обслуживания и ремонта, и это только малая толика основных направлений применения этой камеры. Масштабирование и панорамирование на экране, множество областей измерения, изотермы, расчет разности температур, текстовые и речевые аннотации, а также возможность зарисовки небольших эскизов, используя стилус, будут значительно облегчать Вашу работу на объекте. Новая функция Thermal Fusion позволяет объединять видео и инфракрасные изображения, сохраняя при этом все связанные температурные данные.
Мониторинг производственного процесса и детектирование скрытых неисправностей
Детектирование и измерение выделения тепла в электрических и механических устройствах
Помощь в увеличении выпуска продукции
Контроль блокированных трубопроводов и дефектов изоляции
Оптимизация процесса разработки новых изделий
Обеспечение качества продукции
Повышение безопасности работы
Функции, ориентированные на профессиональное применение
Вне всякого сравнения: 3 интерфейса передачи и сохранения данных, 6 цветовых палитр, вес 875 г, неограниченные возможности применения.
Камеры серий T и B имеют интегрированную видеокамеру как элемент системы в целом

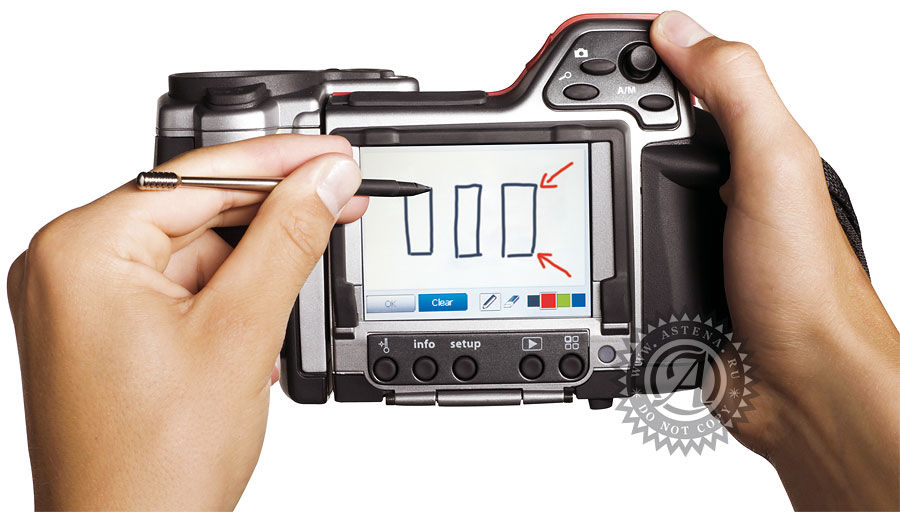

Разрешение их ИК-изображений и функции измерений соответствуют большинству различных профессиональных применений. Новейший интерфейс пользователя включает возможность введения речевых аннотаций с использованием обычной головной гарнитуры. Это первая ИК-камера, оборудованная многофункциональным сенсорным ЖК-дисплеем. Это позволяет пользователю выполнять текстовые аннотации, эскизы и маркировку непосредственно на экране, используя стилус. Сверх этого, управление меню и программой осуществляется быстро и легко.
Особенности Flir T250
Регулируемый наклон
Небольшой вес
Компактность

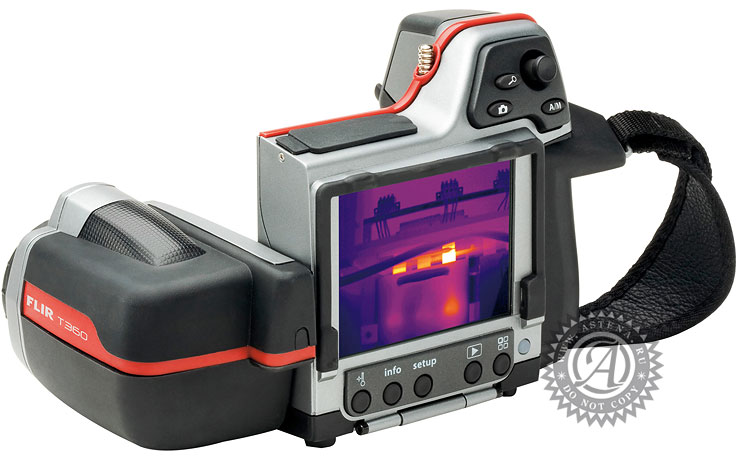

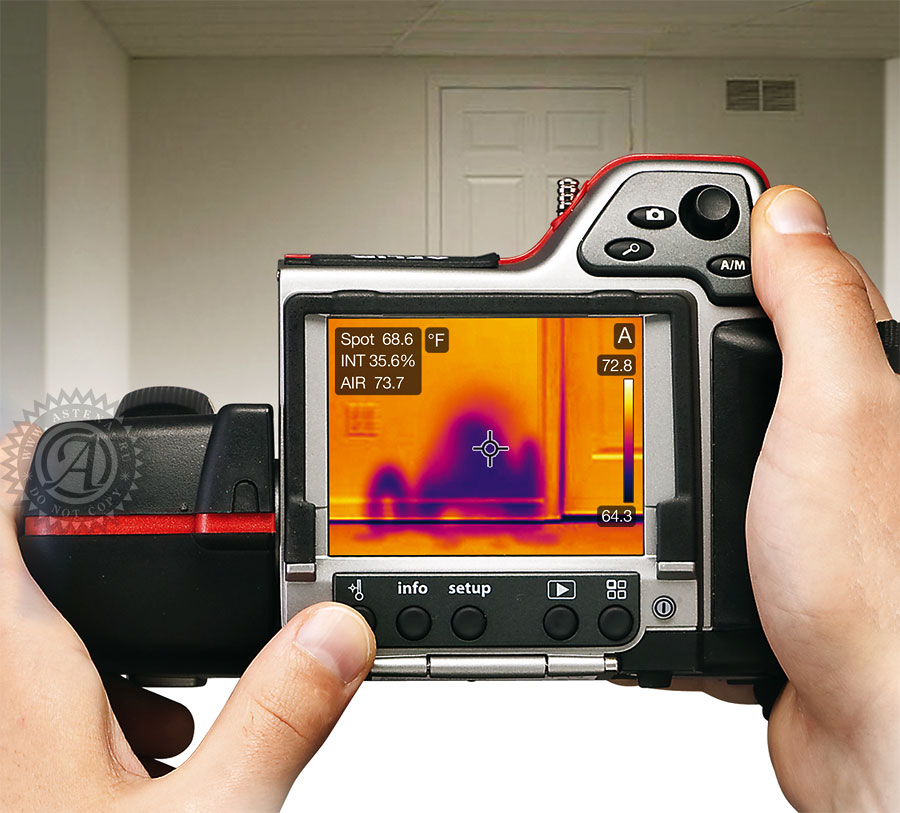

Фотографии тепловизора Flir T250
Технические характеристики
| Параметры | Значения |
|---|---|
| Параметры визуализации | |
| Поле зрения / минимальное фокусное расстояние | 25°Х 19°, (опционально - 6°; 15°; 45°; 90°) |
| Температурная чувствительность | 0,08 °С при 30 °С |
| Частота кадров | 9 Гц или 30 Гц - опционально |
| Фокусировка | Ручная и автоматическая |
| Цифровое увеличение | 1-2X непрерывное |
| Тип детектора | Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 240 х 180 пикселей |
| Спектральный диапазон | От 7,5 до 13 мкм |
| Представление изображения | |
| Дисплей | Цветной ЖК дисплей с размером по диагонали 3,5 дюйма, 16000 цветов с функцией Touch Screen |
| Выходной видеосигнал | PAL или NTCS композитный видеовыход |
| Видео камера | 1,3 Мп |
| Измерение | |
| Интервал температур | От -20°С до +350°С в двух диапазонах, до +1200°С - опция |
| Точность | ±2°С или ± 2% от абсолютной температуры (в °С) |
| Повторяемость | ±1°С или ± 1% от абсолютной температуры (в °С) |

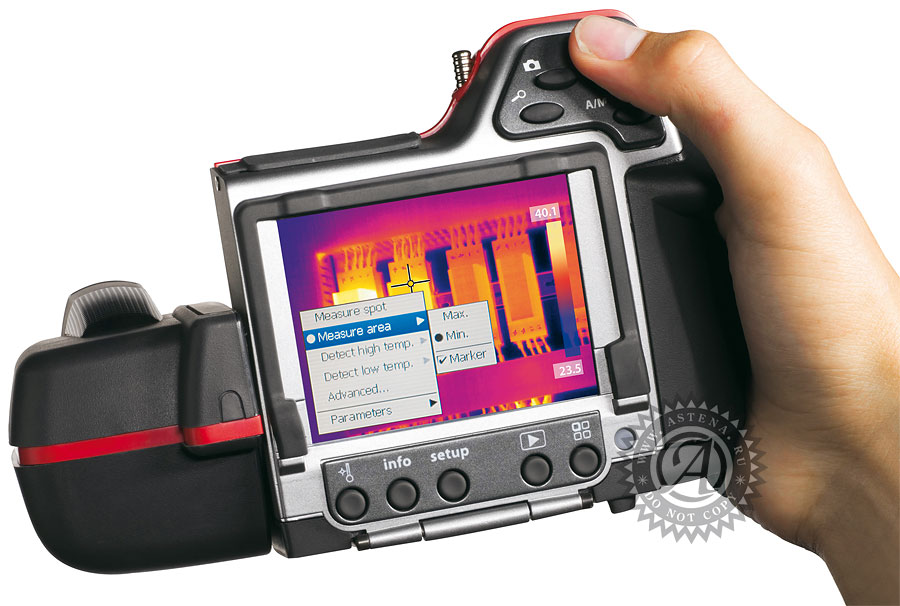

| Режим измерения | перемещаемые точки и области цветовая сигнализация о температуре выше или ниже заданного значения, максимальная температура по области, минимальная температура по области, средняя температура по области. |
| Управление с помощью меню | Палитры (цвета побежалости, радуга, радуга НС (высокий контраст), черно-белая, черно-белая инвертированная), автоподстройка (непрерывная, ручная) |
| Вводимые установки | Число/время, единицы измерения температуры °С/F, язык, масштаб, информационное поле, яркость свечения ЖК дисплея (высокая/нормальная/низкая) |
| Корректировка измерений | Изменения коэффициента излучения от 0,1 до 1,0, поправка на отраженную температуру окружающего воздуха |
| Сохранение изображения | |
| Тип | SD карта , галерея изображений |
| Формат файлов | Радиометрический формат JPEG |
| Лазерный указатель LocatIR™ | |
| Классификация | Класс 2 |
| Тип | Полупроводниковый AIGalnP диодный лазер, 1 мВт / 635 нм, красное свечение |
| Источник питания | |
| Тип батареи | Литий-ионная, перезаряжаемая, заменяемая в условиях эксплуатации |
| Время работы | 4 часа непрерывной работы. Дисплей показывает состояние батареи |
| Система подзарядки | Подзарядка без извлечения из камеры; адаптер переменного тока 90 - 260 Вт, 50/60 Гц; 12 от автомобильной ети (с использованием поставляемого за дополнительную плату кабеля) |
| Работа от сети переменного тока | Адаптер переменного тока 90 - 260 В, на выходе - напряжение 12 В, постоянный ток |
| Напряжение | 11 - 16 В, постоянный ток |
| Энергосбережение | Автоматическое выключение и переход в режим ожидания (выбирается пользователем) |
| Требования к условиям окружающей среды | |
| Интервал рабочих температур | От -15°С до +50°С |
| Интервал температуры хранения | От -40°С до +70°С |
| Влажность | Работа и хранение - от 20% до 80%, без конденсации влаги |
| Герметичность | IP 54 |
| Ударная нагрузка | 25 g, IEC 68068-2-29 |
| Вибрация | 2g, IEC 60068-2-6 |
| Физические характеристики | |
| Масса | <0,88 кг, включая батарею и 19° объектив |
| Габариты | 106 мм х 201 мм х 125 мм |
| Установка на треноге | Стандартная резьба 52-20 |
| Корпус | Пластик и резина, магниевый корпус |
| Интерфейсы | |

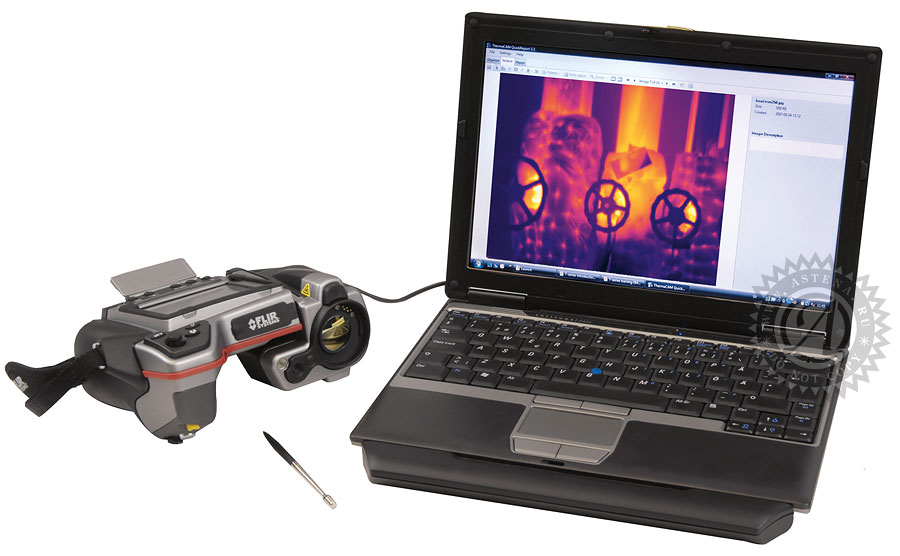

| USB | Передача изображений на ПК |
| Стандартный композитный видеовыход | CVDS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Комплект поставки FLIR T250 | |
| FLIR T250 включает | ИК камеру, пылевлагозащитный чемодан, блок питания, наручный ремень, крышку объектива, ПО FLIR Quick Report, кабель USB, видеокабель, руководство пользователя, шнур питания, аккумуляторная батарея 2 шт., сетевое зарядное устройство на 2 гнезда, SD карта. |
