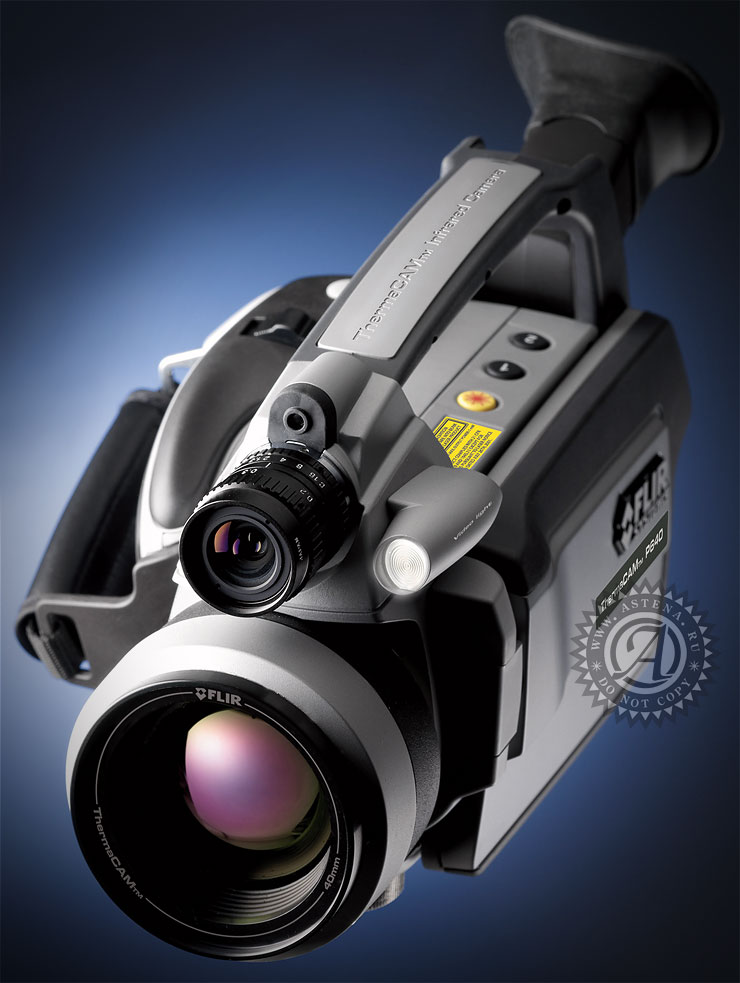

Тепловизор (инфракрасная камера) FLIR P640
Тепловизор FLIR P640 - Первая профессиональная инфракрасная камера с разрешением 640 x 480 пикселей
Компания FLIR представляет первую портативную инфракрасную (ИК) камеру с неохлаждаемым микроболометром, обеспечивающую получение высококачественных изображений с разрешением 640 x 480 пикселей. Тепловизор FLIR P640 - идеальное средство диагностики для профессиональных термографистов, знающих все преимущества и особенности ИК-камер и работающих с камерой в течение нескольких часов в день. В камере P640 предусмотрен богатый набор функций, что делает её чрезвычайно полезной для пользователей.
FLIR P640 - это не просто ещё одна инфракрасная камера. При использовании совместно с новым программным обеспечением (ПО) ThermaCAM Reporter, данный тепловизор позволяет с высокой эффективностью проводить ИК-обследования и составлять профессиональные отчёты по их результатам. Тепловизор FLIR P640 обеспечивает получение наилучших результатов за максимально короткий промежуток времени.
Высокая производительность
Интеграция ИК-камеры, цифровой видеокамеры с лампой подсветки и лазерного целеуказателя позволяет проводить большее количество обследований за минимальное время. ИК-изображения и видеоизображения, а также другая информация, получаемая с помощью камеры FLIR P640 в полевых условиях, могут быть легко загружены в новое ПО ThermaCAM Reporter, которое позволяет проводить анализ температуры и автоматически подготавливать отчёты. Функциональная гибкость новой камеры FLIR P640 обеспечивает высокую эффективность обследования независимо от конкретного применения и настроек пользователя.
Функциональная гибкость, эффективность и улучшенные рабочие характеристики
Очень высокое качество изображения с разрешением 640 x 480 пикселей, чрезвычайно высокая температурная чувствительность 30 мК
Большой ЖК-дисплей размером 5,6 дюйма
Видоискатель высокого разрешения с регулируемым углом наклона
Встроенная видеокамера с лампой подсветки
Маркер горячей точки на видеоизображении
Ручная и автоматическая фокусировка
Цифровое увеличение до 8x с панорамированием
Сохранение в памяти видеофайлов с ИК-изображениями
Одновременный вывод на экран изображения в режиме реального времени и контрольного изображения
Текстовые и речевые комментарии
Беспроводная связь (интерфейс IrDA)
Цветовая сигнализация
Звуковая сигнализация
Эргономичная конструкция и малая масса
Прочный корпус из магниевого сплава (IP 54)
Упрощённая интеграция изображений и другой информации в профессиональное ПО
Надежный анализ деталей – быстрота принятия решений
Качество изображения, безусловно, является одной из наиболее важных характеристик любой ИК-камеры. Более высокое качество изображения обеспечивает возможность видения большого количества деталей, принятия более обоснованных решений за меньшее время и, следовательно, более высокую эффективность анализа.
Превосходное качество изображения достигается использованием оптимальной комбинации «детектор/объектив». Камера FLIR P640 оснащена новейшим неохлаждаемым ИК-детектором высокого разрешения 640 x 480 пикселей, а также очень мощным объективом. Специалисты компании FLIR Systems приложили большие усилия для разработки и производства объективов с усовершенствованными техническими характеристиками для камеры FLIR P640. Прецизионные объективы из германия с интегрированным USM-механизмом фокусировки позволяют максимально эффективно реализовать все преимущества матриц в фокальной плоскости (FPA) высокого разрешения.
Камера FLIR P640 представляет последние достижения в области ИК-технологий. Очевидно, что ИК-изображение 640 x 480 пикселей имеет в 4 раза более высокое разрешение по сравнению с традиционным изображением 320 x 240 пикселей.
Измерение температуры небольших объектов
С помощью ИК-камеры, имеющей разрешение 640 x 480 пикселей, Вы можете выполнять измерения с высокой точностью, находясь от объекта на расстоянии в два раза дальше, чем в случае с камерой разрешением 320 x 240 пикселей. Профессиональный тепловизор FLIR P640 позволяет найти решение практически в любой рабочей ситуации. Встроенный видоискатель высокого разрешения является необходимым средством при проведении контроля в полевых условиях, он обеспечивает получение большого контрастного изображения. Возможность изменения угла наклона (90 ) позволяет комфортно работать в любых условиях.
Эргономичность и прочность - тепловизор FLIR P640
Поворотная ручка с интегрированными органами управления
Поворотная ручка для захвата рукой камеры ThermaCAM P640 позволяет устанавливать камеру в любую удобную для работы позицию. В ручку интегрированы кнопки и джойстик для управления камерой FLIR P640. Таким образом, кнопки всегда остаются непосредственно под пальцами. Несколько кнопок и джойстик обеспечивают управление всей камерой ThermaCAM P640 и позволяют выполнять операции выбора и включения различных функций. С помощью кнопок выполняются автоматическая фокусировка, «замораживание» и сохранение изображений.
Видоискатель с регулируемым углом наклона
Высокопрофессиональный тепловизор FLIR P640, позволяет использовать различные варианты выбора кадра, поскольку он оснащен видоискателем с высокой разрешающей способностью. Видоискатель можно наклонять и регулировать по своему усмотрению. Он позволяет видеть четкие ИК-изображения в самых разных условиях и даже при попадании прямого солнечного света.
Эргономичный и прочный корпус из магниевого сплава
Камера FLIR P640 не только является удобной для пользователя, но также имеет очень малую массу, ее легко переносить. Масса камеры P640, включая аккумуляторную батарею, составляет всего лишь 1,7 кг. Она специально разработана для пользователей, которым нужно носить камеру в течение нескольких часов в сутки. Камера ThermaCAM P640 является профессиональным прибором, предназначающимся для эксплуатации в жестких полевых условиях. Прочный корпус из магниевого сплава защищает находящиеся внутри него аппаратные средства от ударов и вибрации. Ее пылевлагонепроницаемость удовлетворяет требованиям стандарта IP54.
Основные области применения тепловизора FLIR P640
ИК-камера ThermaCAM P640 предназначена для применения в различных областях науки и техники – электростанции, обрабатывающая промышленность, строительство, исследования и разработки и т. д. Новые технические возможности тепловизора ThermaCAM P640 обеспечивают возможность его использования для решения практически любых задач, требующих ИК-обследований.
Технические характеристики
| Параметры | Значения |
|---|---|
| Параметры визуализации | |
| Поле зрения / минимальное фокусное расстояние | Сменные объективы на выбор 24°;12°;45°, (опционально - 7°; 12°; 45°) |
| Температурная чувствительность | 0,03 °С при 30 °С |
| Частота кадров | 30 Гц |
| Фокусировка | Ручная и автоматическая |
| Цифровое увеличение | 1-8х непрерывное |
| Тип детектора | Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 x 480 пикселей |
| Спектральный диапазон | От 7,5 до 13 мкм |
| Представление изображения | |
| Дисплей | Цветной ЖК дисплей с размером по диагонали 5,6 дюйма, 16000 цветов |
| Выходной видеосигнал | PALили NTCSкомпозитный видеовыход или цифровой через порт 1394 |
| Видео камера | 3,2 Мп с автофокусировкой |
| Режимы совмещение инфракрасногои видеоизображений | Просмотр ИК изображения или полноцветного видеоизображения. Режим «Картинка в картинке» с полностью регулируемой ИК-областью, слияние ИК и видеоизображений, выше, ниже порога и для интервала температур. На экране реальное и опорное изображения |
| Измерение | |
| Интервал температур | От -40 °С до +500 °С, до +2000 °С - опция |
| Точность | 2% от абсолютной температуры не хуже 2 °С |
| Повторяемость | 1% от абсолютной температуры не хуже 1 °С |
| Режим измерения | Точечные измерения: 10 перемещаемых точек Область, макс./мин/средне значение в пределах квадрата или круга: 5 масштабируемых и перемещаемых областей Автоматическое выделение горячей/холодной точки Функция изотермы - интервал, выше, ниже Функция линейного профиля Разность температур между измеряемыми функциями Функция опорной температуры |
| Управление с помощью меню | Палитры (цвета побежалости, радуга, черно-белая, черно-белая инвертированная), автоподстройка (непрерывная, ручная и автоматическая) |
| Вводимые установки | Число/время, единицы измерения температуры С/F, язык, масштаб, информационное поле, яркость свечения ЖК дисплея (высокая/нормальная/низкая) |
| Корректировка измерений | Изменения коэффициента излучения от 0,1 до 1,0, поправка на отраженную температуру, температуру окружающего воздуха, влажность воздуха |
| Комментарии | |
| Голосовые комментарии | Проводная гарнитура |
| Текстовые комментарии | Добавление комментариев из заранее приготовленного списка |
| Сохранение изображения | |
| Тип | SD карта , галерея изображений |
| Формат файлов | Радиометрический формат JPEG |
| Сохранение радиометрических последовательностей | MPEG4, изменяемая частота кадров (таймер кадров) |
| Лазерный указатель LocatIR™ | |
| Классификация Тип | Класс 2 Полупроводниковый AIGalnP диодный лазер, 1мВт / 635 нм, красное свечение |
| Источник питания | |
| Тип батареи | Литий-ионная, перезаряжаемая, заменяемая в условиях эксплуатации |
| Время работы | 3 часа непрерывной работы. Дисплей показывает состояние батареи |
| Система подзарядки | Подзарядка без извлечения из камеры; адаптер переменного тока 90 - 260 Вт, 50/60 Гц; 12В от автомобильной сети (с использованием поставляемого за дополнительную плату кабеля) |
| Работа от сети переменного тока | Адаптер переменного тока 90 - 260 В, на выходе - напряжение 12 В, постоянный ток |
| Напряжение | 11 - 16 В, постоянный ток |
| Энергосбережение | Автоматическое выключение и переход в режим ожидания (выбирается пользователем) |
| Требования к условиям окружающей среды | |
| Интервал рабочих температур | От -15 °С до +50 °С |
| Интервал температуры хранения | От -40 °С до +70 °С |
| Влажность | Работа и хранение - от 20% до 80%, без конденсации влаги |
| Герметичность | IP 54 |
| Ударная нагрузка | 25 g, IEC 68068-2-29 |
| Вибрация | 2g, IEC 60068-2-6 |
| Физические характеристики Flir P640 | |
| Масса | <1,7 кг, включая батарею и 24 объектив |
| Габариты | 120 мм x 140 мм x 220 мм |
| Установка на треноге | Стандартная резьба - 20" |
| Корпус | Пластик и резина, магниевый корпус |
| Интерфейсы | |
| USB, mini-USB | Передача изображений на ПК |
| Стандартный композитный видеовыход | CVDS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| ИК-порт | Передача изображений на ПК |
| FireWire (1394) | Передача цифрового видео в реальном времени |
| Комплект поставки Flir P640 | |
| Flir P640 включает | ИК камеру, пылевлагозащитный чемодан, блок питания, наручный ремень, крышку объектива, ПО FLIRQuickReport, кабель USB, FireWire, видеокабель, руководство пользователя, шнур питания, аккумуляторная батарея 2 шт., сетевое зарядное устройство, SDкарта. |
| Пульт дистанционного управления (опция) | Полное удалённое управление всеми функциями тепловизора на технологии WLAN (дистанция до 200м) |
