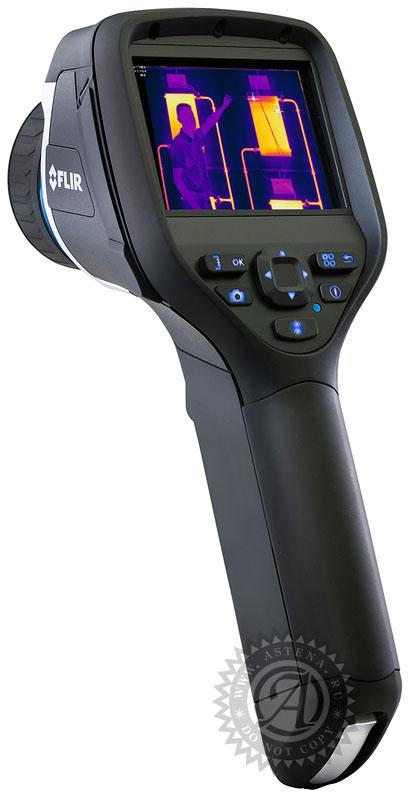

Тепловизор FLIR E30 компании FLIR Systems (Швеция)
C 2012 года выпускается усовершенствованная версия модели Flir E30. Новая модель FLIR E30 оснащена видеокамерой. И имеет более широкий диапазон измерений темпереатуры от -20 до +350° С. Легкий и компактный тепловизор Flir E30 - идеально подходит для тех, кому важно детальное документирование полученных данных. Для данной модели характерны высокое разрешение изображения, сенсорный экран и наличие ряда дополнительных возможностей. Тепловизор Flir E30 снабжен всеми основными функциями, необходимыми для диагностического обслуживания и планового обследования электромеханического оборудования, обеспечивая его максимальную производительность и безопасность при минимальном энергопотреблении. Бюджетная инфракрасная камера Flir E30 сочетает в себе простоту работы, надежность и компактность современной тепловой камеры. Тепловизор Flir E30 удобно размещается в руке при проведении инспекционных работ. FLIR E30 быстро окупит все затраты, с помощью него можно выявлять электрические, механические проблемы, проблемы ограждающих конструкций здания прежде, чем произойдет сбой в работе или разрушение здания, что повлечет за собой дорогостоящий ремонт.
С инфракрасной камерой FLIR E30 удобно работать, диапазон температур от -20 до +350°C, точность ±2 %, тепловая чувствительность <0.1°C. Размер матрицы 160 x 120 пикселей - обеспечивает прекрасное качество инфракрасного изображения, в то время как лазерный указатель поможет точнее определить цель для инспекции. Объектив с ручной фокусировкой обеспечивает 25 ° x 19 ° поле видимости.
У инфракрасной камеры FLIR E30 яркий LCD тачскрин экран 3.5", который обеспечивает интуитивный интерфейс для пользователя и позволяет в полной мере оценить полученное изображение без искажений. Экран так же может использоваться для управления выделенной областью и подвижной точкой, это позволяет пользователям собрать более подробную информацию об излучамой объектом температуре. Композитный видеовыход и mini-USB облегчают получение высококачественного видеопотока. Радиометрические изображения в формате JPEG сохраняются на SD-карте.
Технические характеристики
| Параметры | Значения |
|---|---|
| Создание теплового изображения | |
| ИК-разрешение | 160 x 120 пикселей |
| Пространственное разрешение | 2,72 мрад |
| Тепловая чувствительность (термочувствительность) | < 0,1 °C |
| Угол обзора (поле зрения) / минимальное фокусное расстояние | 25° x 19° / 0,4 м |
| Спектральный диапазон | 7,5–13 мкм |
| Частота обновления изображения | 60 Гц |
| Фокусировка | Ручная |
| Функция приближения | Нет |
| Тип детектора | Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр |
| Просмотр изображения | |
| Дисплей | Встроенный сенсорный экран, цветной ЖК-дисплей 3,5", 320 x 240 пикселей |
| Режимы изображения | ИК-изображение, галерея пиктограмм |
| Измерения | |
| Диапазон температур предмета | –20... +120 °C / 0... +350 °C |
| Погрешность | ±2°C или ±2% от показания |
| Анализ измерений | |
| Точки измерения | 1 |
| Область | 1 окно с мин./макс./средн. |
| Автоматическое выявление тепла/холода | Экспонометр автоматически отмечает холодные и горячие участки |
| Поправка на коэффициент излучения | Варьируется от 0,01 до 1,0 или выбирается из перечня материалов |
| Коррекция измерений | Отраженная температура, пропускание оптики и пропускание атмосферы |
| Изотерма | Обнаружение низкой/высокой температуры/интервалов |
| Настройка | |
| Средства настройки изображения | Палитры (Арктика, Полутона, Цвета каления железа, Лава, Радуга и Радуга HC), корректировка изображений (авто/ручная) |
| Параметры настройки | Локальная настройка единиц измерения, языка, форматов даты и времени; автоматического отключения, яркости экрана |
| Хранение изображений | |
| Тип | ИК-изображения |
| Формат | Стандартный JPEG, включая данные измерений – на карте памяти SD |
| Лазерный указатель | |
| Лазер | Отображается на ИК-изображении |
| Питание | |
| Тип аккумулятора | Ионно-литиевый (с заменой на месте). Время работы – 4 часа |
| Зарядная система | Встроенная, адаптер переменного тока, двухсекционное зарядное устройство или 12 В из автомобиля |
| Управление питанием | Автоматическое отключение (по выбору пользователя) |
| Работа от сети переменного тока | Адаптер переменного тока, 90 – 260 В перем. тока |
| Напряжение адаптера | 12 В пост. тока на выходе |
| Параметры окружающей среды | |
| Диапазон рабочих температур | от -15 до +50 °C |
| Диапазон температур при хранении | от -40 до +70 °C |
| Влажность (эксплуатация и хранение) | IEC 60068-2-30/24 ч. при относительной влажности 95%, от +25 °C до +40 °C / 2 цикла |
| Устойчивость к ударам | 25 g (IEC 60068-2-29) / 2 g (IEC 60068-2-6) |
| Выдерживает падение с высоты | 2м. |
| Герметичность | IP 54 (IEC 60529) |
| Интерфейсы | |
| Интерфейсы | мини-USB, USB-A, композитное видео |
| USB | USB-A: подключение внешнего USB устройства - USB-mini-B: передача данных на/с ПК / потоковое видео MPEG 4 |
| Физические характеристики | |
| Вес камеры с аккумулятором | 0,825 кг |
| Размер камеры (Д x Ш x В) | 246 x 97 x 184 мм |
| Габариты (упаковка) | 560 x 370 x 190 мм |
| Вес (упаковка) | 5,3 кг |
