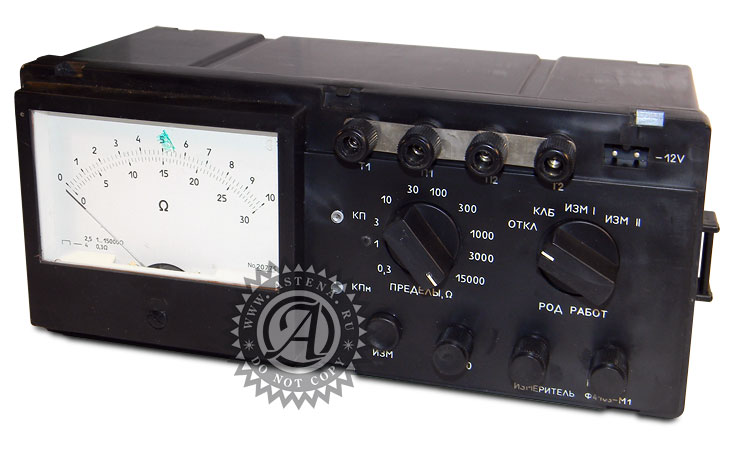

Измеритель сопротивления заземления Ф4103-М1

Ф4103-М1 Измеритель сопротивления заземления


Измеритель сопротивления заземления Ф4103-М1 (справочная информация о приборе)

поставка прекращена

Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).
Измеритель Ф4103 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей.
Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдыли от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее.
Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

Пример расчет погрешности при измерении прибором Ф4103

Измеряется сопротивление заземляющих устройств подстанции напряжением 110кВ. Температура воздуха - минус 10 град., влажность - 100%. Измеритель питается от внутреннего источника, положение измерителя горизонтально, сильных электромагнитных полей, влияющих на измерения нет.
Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0 - 0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока.
Погрешность измерения в общем случаеи вычисляется по формуле - D=D0+Dc1+Dc2+Dc3+...+Dcn, где D0 - предел основной погрешности прибора, Dcn - погрешности от влияющих факторов.
Учтем максимально возможные погрешности:
от индуктивности заземлителя - Dc1=8%,
от температуры - Dc2=20-(-10)/10*4=12%
от напряжение питания - Dc3=4%
от помех переменного тока - Dc4=2%
D=D0+Dc1+Dc2+Dc3+Dc4=4+8+12+4+2=30%
Относительная погрешность Y может быть рассчитана по формуле - Y=N*D/Rx, где N - диапазон измерений, Rx - измеренное сопротивление. Имеем - Y=0.3*30/0.15=60%.
Вероятность того, что все составляющие погрешности будут иметь максимальную величину с одинаковым знаком - чрезвычайно мала, поэтому итоговая погрешность измерений будет значительно меньше.

Технические характеристики

Параметры Значения
Класс точности 2,5 и 4 (в зависимости от диапазона измерения)
диапазоном измерений от 0-0,3 Ом до 0-15 Ком
Кол-во диапазонов 10
Питание элемент (R20, RL20) 9 шт
Частота оперативного тока 265-310 Гц
Время установления рабочего режима не более 10 секунд
Время установления показаний в положении "ИЗМ I" - не более 6 секунд, в положении "ИЗМII" - не более 30 секунд
Продолжительность непрерывной работы не ограничена
Условия эксплуатации от минус 25 °С до плюс 55 °С
Габаритные размеры, мм 305х125х155
Масса, кг не более 2,2
Норма средней наработки на отказ 7250 часов
Средний срок службы 10 лет
