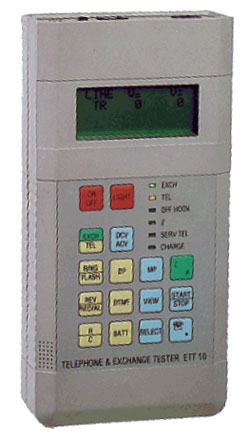

Особенности и характеристики ЕТТ 10 (справочная информация)
Тестер телефонных аппаратов и АТС типа ETT 10 предназначен для измерения основных параметров абонентских линий, АТС и УАТС, абонентских телефонных аппаратов и другого оконечного оборудования, такого как факсимильный аппарат и счетчики тарифных импульсов
Параметры в режиме LINE:Измерение напряжения постоянного (DC) и переменного тока (AC)
Наблюдение сигналов DTMF, MP и тональных сигналов
Параметры в режиме EXCH:
Измерение напряжения постоянного (DC) и переменного тока (AC)
Измерения при снятой трубке (OFF-HOOK)
Измерение параметров тарифных импульсов
Параметры в режиме TEL:
Измерение напряжения постоянного (DC) и переменного тока (AC)
Измерение сопротивления
Измерение емкости
Измерение сигналов посылки вызова
Измерения при снятой трубке (OFF-HOOK)
Измерение параметров DP
Измерение параметров DTMF
Генерация тарифных импульсов
Таким образом, Тестер телефонных аппаратов и АТС типа ETT 10 имеет три основных режима работы:
TEL MODE (режим телефона) для измерения параметров абонентских линий и телефонных аппаратов
EXCH MODE (режим станции) для измерения параметров абонентских линий и АТС
LINE MODE (режим линии) для измерения линейных напряжений и наблюдения на линии сигналов DTMF, MP и тональных сигналов.
Статистика телефонных сетей показала, что за большинство отказов ответственность несут секции телефонная станция - линия - абонент (EXCH-LINE-TEL). Соответственно, первым шагом процедуры поиска неисправностей является нахождение места нарушения, то есть выяснение, находится ли источ- ник отказа на станции, в помещении абонента или на линии (местной линии связи).
Эту проблему легко решить с помощью тестера телефонных аппаратов и АТС типа ETT 10, когда в большинстве случаев не требуется технического персонала для посещения абонента или кабельных коробок вдоль линии.
Благодаря способности прибора ETT 10 осуществлять дистанционную диагностику, секция линия - абонент может быть проверена со стороны станции, в то время как секция линия - станция может быть проверена из помещения абонента. Кроме того, любая секция может быть проверена из промежуточной кабельной коробки. Согласно входящему сообщению с жалобой абонента возможность дистанционной диагностики прибора ETT 10 поможет легко локализовать и устранить неисправности.

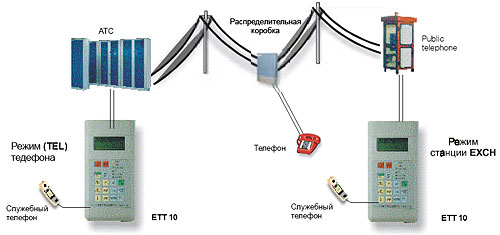

РЕЖИМ ТЕЛЕФОНАОбычно сообщения абонента об ошибке анализируются со стороны станции (TEL MODE). Целью этих измерений является проверка линии, отдельно от станции, путем измерения напряжений постоянного (DC) и переменного тока (AC) между двумя жилами (T-R) и между жилой и землей (T-G и R-G). При отсутствии мешающих напряжений, прибор ETT 10 автоматически продолжит измерять сопротивление и емкость между жилами T-R, T-G и R-G. Результаты этих измерений позволят вам проверить состояние линииn и состояние при снятой трубке абонента.
В ходе дальнейшей проверки, тестер телефонных аппаратов и АТС типа ETT 10 рабо- тает, как имитатор станции, посылая вызов абоненту (RING), и с его помощью, может также проверить абонентское оборудование (телефонный аппарат, факсимильный аппарат, УАТС). Прибор ETT 10 подходит для измерений тока в местной линии, сопротивления абонентского оборудования, уровня речевого сигнала, кроме того, параметров набора номера для DP и DTMF и, наконец, калибровки счетчика тарифных импульсов. Большинство из результатов измерения оцениваются автоматически и классифицируются путем отображения OK или ER.
РЕЖИМ СТАНЦИИ
При условии, что доказано отсутствие неисправностей в линейном и абонентском оборудовании, следующим шагом является измерение параметров станции (таких как напряжение батареи, линейный ток, напряжение посылки вызова, уровень и частота тонального набора номера в линии, напряжения DC и AC между двумя жилами и землей (T-G и R-G), а также параметры тарифных импульсов, передаваемых стан- цией.
Может случиться, что в отсутствие абонента со станции не может быть проведена дистанционная диагностика. В этом случае, технический персонал должен выехать к абоненту, чтобы проверить, в режиме работы TEL, абонентское оборудование на месте (телефонный аппарат, таксофон или факсимильный аппарат), или проверить, в режиме EXCH, параметры станционной линии и станции.
РЕЖИМ ЛИНИИ

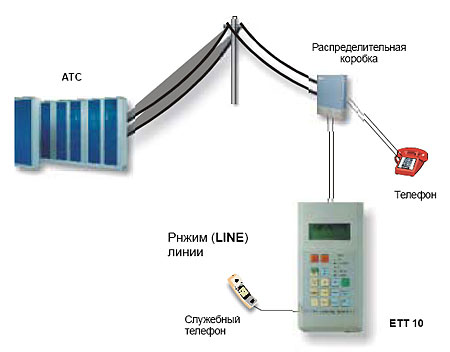

Повреждение линии может произойти также в промежуточных точках вдоль линии. В этом случае, прибор ETT 10 может найти место повреждения путем выполнения соответствующих измерений в кабельной коробке, где подсоединяется абонент.
Производитель ЕТТ 10 - венгерская фирма ELEKtrONIKA
Характеристики прибора
| Параметры | Значения |
|---|---|
| Режимы измерений | |
| Параметры в режиме линии (LINE) | напряжение DC, AC |
| Параметры в режиме станции (EXCH) | напряжение DC, AC, измерения OFF-HOOK, тарифные импульсы (прием) |
| Параметры в режиме телефона (TEL) напряжение DC, AC, сопротивление, емкость, проверка посылки вызова (RING), измерения OFF-HOOK, DP, DTMF, тарифные импульсы (прием) | |
| Номинальное напряжение линии LINE, EXCH, TEL | |
| в режиме измерения напряжения AC/DC | 270 В (ампл.) |
| в режиме снятия трубки (OFF-HOOK) | 70 В (ампл.) |
| Измерение постоянного напряжения (DC) LINE, EXCH, TEL | |
| Нагрузка | высокоомная tr: 5 MОм T-G и R-G: 100 кОм |
| Диапазон напряжений | ± (от 1 до 200 В) |
| Измерение переменного напряжения (AC) LINE, EXCH, TEL | |
| Нагрузка | высокоомная T-R: 700 кОм T-G и R-G: 80 кОм |
| Диапазон напряжений | от 2 до 180 В эф. |
| Диапазон частот | от 20 до 200 Гц |
| Измерения при снятой трубке (OFF-HOOK) (на линиях T-R) EXCH | |
| Нагрузка | внутр. (600 Ом, 1,5 Вт) или внешняя (служебный телефон) |
| Диапазон напряжений | от 1 до 50 В |
| Ток (во внутр. нагрузке) | от 1 до 55 мА |
| Диапазон уровней | от -26 до +10 дБ |
| Диапазон частот | от 200 Гц до 4 кГц |
| Приемник тарифных импульсов EXCH | |
| Нагрузка | внутр. (200 Ом) или внешняя (служебный телефон) |
| Диапазон несущей частоты | от 11600 до 12400 Гц или от 15680 до 16320 Гц |
| Длительность пакета | от 50 до 2000 мс |
| Уровень пакета | от 40 мВ до 1,2 В (от -26 до +4 дБ) |
| Число пакетов | от 1 до 999 |
| Время перерыва | от 50 до 2000 мс |
| Измерение сопротивления TEL | |
| На линиях T-R (полярность может быть обратной) | T-G, R-G |
| Диапазон сопротивлений | от 1 кОм to 5 МОм |
| Измерение емкости TEL | |
| На линиях T-R (полярность может быть обратной) | T-G, R-G |
| Диапазон емкостей | от 0,02 до 10 мкФ |
| Проверка посылки вызова TEL | |
| Напряжение посылки вызова | 50 В эфф |
| Тактовый сигнал | 1 с посылка вызова / 3 с перерыв |
| Время выключения | 50 мс |
| REN (1 REN - 0,3 ВА) | от 0 до 3 REN |
| Измерения при снятой трубке (OFF-HOOK) TEL | |
| На линиях T-R (полярность может быть обратной) | |
| Нагрузка | 600 Ом |
| Диапазон напряжений | от 0 до 50 В |
| Диапазон токов | от 0 до 25 мА |
| Диапазон уровней | от -26 до +10 дБ |
| Тоновый сигнал набора номера | 420 Гц, -16 дБ |
| Тоновый сигнал факса | 2100 Гц, -16 дБ |
| Проверка импульсного набора номера (DP) TEL | |
| Режимы измерения | SINGLE, FLASH, REDIAL |
| Однократный набор (SINGLE) | |
| Диапазон скоростей | от 5 до 15 имп./с (pps) |
| Отношения перерыв/заполнение | от 40 до 80 % |
| Время перерыва | от 40 до 80 мс |
| Периодический набор (FLASH) | |
| Время между отдельными наборами | от 100 до 300 мс |
| Повторный набор (REDIAL) | |
| Минимальное время между цифрами | от 100 до 2000 мс |
| Отображаемый последний номер | макс. 16 цифр |
| Проверка двухтонального многочастотного набора номера (DTMF) TEL | |
| Режимы измерения | SINGLE, FLASH, REDIAL |
| Однократный набор SINGLE | |
| Диапазон уровней | от -16 до -4 дБ |
| Диапазон частот | от 500 до 2000 Гц |
| Длительность пакета | от 20 до 1000 мс |
| Периодический набор (FLASH) | |
| Время между отдельными наборами | от 100 до 300 мс |
| Повторный набор (REDIAL) | |
| Минимальное время между цифрами | от 20 до 1000 мс |
| Отображаемый последний номер | макс. 16 цифр |
| Передатчик тарифных импульсов TEL | |
| Выходное сопротивление | 200 Ом |
| Номинальные значения (NOM) | |
| Частота | 12 кГц ±0,5%, или 16 кГц ±0,5% |
| Время вкл. (ON) / время выкл. (OFF) | 200 мс / 110 мс |
| Уровень сигнала пакета | 250 мВ |
| Минимальные значения (MIN) | |
| Частота | 11,7 кГц ±0,5%, или 15,75 кГц ±0.5% |
| Время вкл. (ON) / время выкл. (OFF) | 77 мс / 110 мс |
| Уровень сигнала пакета | 55 мВ |
| Максимальные значения (MAX) | |
| Частота | 12.3kHz ±0.5%, or 16.25kHz ±0.5% |
| Время вкл. (ON) / время выкл. (OFF) | 900 мс / 110 мс |
| Уровень сигнала пакета | 55 мВ |
| Общие технические данные | |
| Источник питания | Встроенный блок аккумуляторной батареи |
| Время работы | приблизит. 5 часов |
| Внешний источник DC | от 12 до 16 В, мин. 400 мА (например адаптер сети переменного тока, автомобиль- ная батарея) При подключении к ETT 10 источника DC, блок батареи заряжается автоматически. |
| Диапазон температур окружающей среды | Рабочий. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . от 0 до +50°C Хранение и транспортирование . . . . . . . . . от -20 до +70°C |
| ЭМС | Рек. MSZ EN 55022 |
| Размеры | 200 x 100 x 40 мм |
| Масса | 0,6 кг |
