Мост для определения места повреждения EFL 10 (справочная информация)

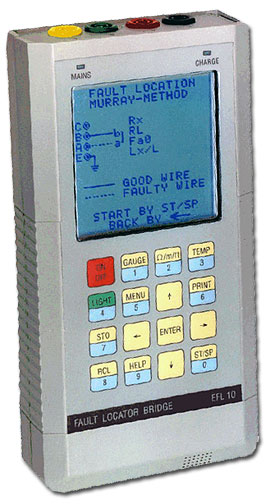

Мост для определения места повреждения EFL 10 является управляемым с помощью микропроцессора, самобалансирующимся мостом постоянного и переменного тока, предназначенным для быстрого и точного определения места повреждения и качественных измерений кабелей.
Возможности прибора EFL 10
- Измерения постоянным и переменным током при определении места повреждения
- Измерение сопротивления изоляции
- Измерение сопротивления шлейфа
- Измерение омической асимметрии
- Измерение рабочей емкости
- Измерение емкости между проводом и землей
- Измерение обрыва и неправильного соединения кабеля
- Функции цифрового мультиметра (DMM)
- Измерение температуры кабеля с помощью внешнего пробника
- Простая работа с прибором с помощью управляемого меню
- Сохранение установок и результатов измерений
- Результаты могут регистрироваться как на внешнем принере, так и на компъютере через интерфейс RS232C
- Обновление ПО
- Встроенная аккумуляторная батарея
- Небольшие размеры, удобные для работы на линиях связи
Производитель EFL 10 - венгерская фирма ELEKtrONIKA.
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон измерения | от 1 Ом до 10 кОм |
| Точность измерения | ±0,2 % показания, ±0,1 Ом (от 100 Ом до 10 кОм) |
| Измерение омической асимметрии(ΔR) | |
| Диапазон измерения RL | от 1 Ом до 5 кОм |
| Диапазон измерения ΔR | 1 Ом до 1 кОм |
| Точность измерения от 1 Ом до 10 Ом от 10 Ом до 100 Ом от 100 Ом до 1 кОм |
±0,1% показания, ±0,1 Ом ± 0,1% до 0,2% показания, ±0,1 Ом ±0,2% показания, ± 0,05 Ом; |
| Сопротивление изоляции | |
| Диапазон измерения | от 10 кОм до 100(20000)МОм |
| Точность измерения от 100 кОм до 10 МОм от 10 МОм до 100 МОм от 100 МОм до 3 кОм от 3 кОм до 10 кОм от 10 кОм до 20 кОм |
±1% показания, ±1 цифра ±2% показания ±10% показания ±20% показания ±30% показания |
| Определение места повреждения постоянным током | |
| Режимы измерения |
- Петля Мюррея - Тройное измерение - Хектор-Купфмюллер - 2-парный метод |
| Диапазон измерения | переходное сопротивление в месте повреждения до 100 МОм |
| Напряжение измерения | не более. 100 В |
| Ток измерения | не более 400 мкА |
| Определение места повреждения переменным током | |
| Обрыв провода, с или без утечки | |
| Диапазон измерения в зависимости от кабеля) | от 0 до 20 км |
| Частота измерения | 11 Гц |
Место обрыва |
|
| Диапазон измерения в зависимости от кабеля) | от 0 до 20 км |
| Частота измерения | 11 Гц | Емкость |
| Диапазон измерения | от 1 нФ до 10(25) мкФ |
| Тангенс δ | от 0.0001 до 0.1 |
| Точность измерения(от 10 нФ до 10 мкФ) | ±0.5% показания ±1 цифра |
| Частота измерения | 11 Гц | Соединители |
| Для измерительных кабелей гнезда для штепселей RS232C Зарядное устройство |
типа "банан" 4 мм 9-штырьковый типа D Sub 2.1 /5.5 мм |
Напряжение |
| Постоянное напряжение | от 0 до 100 В |
| Переменное напряжение | от 0 до 100 \/эфф |
| Точность измерения | ±1% показания ±0.1 В |
| Диапазон частоты | от 15 до 300 Гц |
Общие данные |
| Питание током | встроенная аккумуляторная батарея |
| Время работы | прибл. 8 ч |
| Внешний источник зарядки | сетевой адаптер |
| Время зарядки в режим быстрой зарядки | не более 3 ч |
| Дисплей | 128 х 128 точек графический, типа LCD с освещением фона |
| Память | для 32 результатов |
| Печать | печать содержимого дисплея или памяти через интерфейс RS232C |
| Диапазон температур в рабочем режиме | от -15 до +50°С |
| Диапазон температур при хранении и транспортировании | от -20 до +70°С |
| Диапазон температур номинальный | от 0 до +45°С |
| Габариты | 200 х 100 х40 мм |
| Масса | 0.8 кг | Опции (по отдельному заказу) |
| Пробник температуры | |
| Принтер EPR 42S | |
| EFF 10 Блок фильтра | |
| EFC 10 Устройство для шлейфа кабеля (к изм. Кюпфмюллера) | |
| Последовательный соединительный кабель для присоединения прибора EFL10 и PC | |
| Инструкция для сервисных работ | |
