Особенности и характеристики ИКМ ЕС-2А (справочная информация)

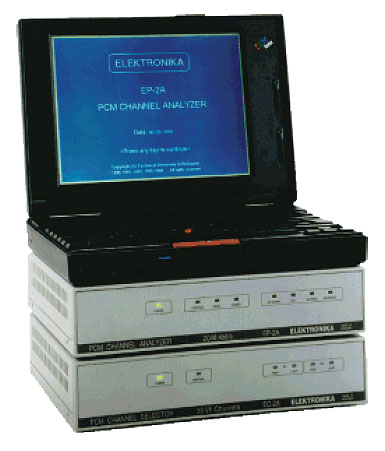

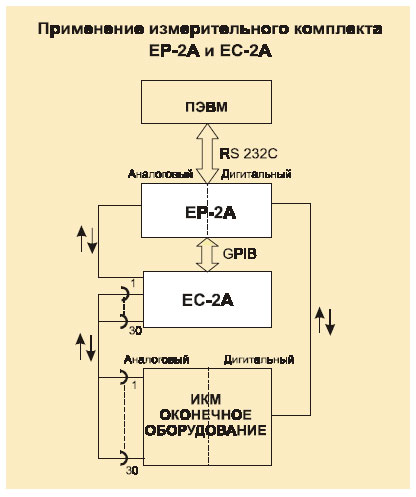

Канальный селектор ИКМ ЕС-2А управляем ЕР-2А. Канальный селектор ИКМ ЕС-2А подключает 30 аналоговых входов и выходов оборудования ИКМ автоматически последовательно к канальному анализатору ИКМ ЕР-2А. Измерительная система в комплекте из канального анализатора ИКМ ЕР-2А и канального селектора ИКМ ЕС-2А отлично применяется при производстве, установке и техническом обслуживании оборудования уплотнения ИКМ со скоростью 2048 кбит/с.
Особенности
- Управляем при помощи ЕР-2А по параллельному интерфейсу GPIB.- Автоматическое установление соединения для передачи/приема 30-и каналов ТЧ.
- Низкое вносимое затухание и большое переходное затухание
- Встроенный измерительный мост для затухания асимметрии и отражения
- Нагрузка и питание по постоянному току линии связи.
- Телеуправление по параллельному интерфейсу GPIB
Производитель EC 2A - венгерская фирма ELEKtrONIKA
Характеристики прибора
| Параметры | Значения |
|---|---|
| Предельные значания | |
| Макс, входной уровень переменного тока | +20 дБм |
| Допустимое напряжение постоянного тока между зажимами ТХ/ RX | 60 В /60 В |
| Допустимое напряжение постоянного тока относительно земли | 60 В |
| Характеристики цепей коммутации | |
| Коммутируемый постоянный ток | не более 100 мА |
| Время коммутации | не более 10 мс |
| Характеристики ТЧ | |
| Тип подключаемого канала | симметричный, двух- или четырехпроводной |
| Количество подключаемых каналов | не более 30 |
Вводимое затухание при нагрузке 600 Ом, между присоединениями каналов и входом, соотв. выходом, в полосе частот от 200 Гц до 4 кГц |
не более 0,02 дБ |
| Характеристики измерительного моста | |
| Выполняемые измерения | измерения затухания отражения и асиметрии Рекомендация G.821, |
Питание измерительного моста по главному входу |
|
| входное сопротивление | 600 Ом |
| симметричное выходное сопротивление | 600 Ом |
| Измерение через коммутатор ИКМ в двухпроводном режиме | на зажимах ТХ |
| Измерение через коммутатор ИКМ в четырехпроводном режиме | на зажимах RХ |
| Измерение затухания отражения | |
| Диапазон измерений | от 0 до 45 дБ |
Диапазон частот |
от 200 Гц до 4 кГц |
| Точность измерения от 0 до 30 дБ | 1 дБ |
| Точность измерения от 30 до 45 дБ | 2 дБ |
| Опорное сопротивление внутреннее | 600 Ом |
| Опорное сопротивление внешнее | от 600 до 900 Ом (подключается к входу вспомогательного сигнала) |
| Максимальный входной уровень от 200 до 300 Гц | -6 дБ |
| Максимальный входной уровень от 300Гц до 4 кГц | 0 дБ |
| Уровень сигнала в измерительной точке (входной уровень 0 дБ, при номинальном сопротивлении) |
0 дБ |
| Выходной уровень при затухании отражения 20 дБ, нулевом подаваемом уровне и нагрузке 600 Ом на частоте 1 кГц | -20 ± 0,5 дБ |
| Измерение затухания асимметрии | |
| Принцип измерения | LCL, по рекомендации 0.9 (2.1) МСЭ-Т |
| Диапазон измерений | от 5 до 56 дБ |
| Диапазон частот | от 200 Гц до 4 кГц |
| Точность измерения от 5 до 46 дБ | 1 дБ |
| Точность измерения от 46 до 56 дБ | 2 дБ |
| Сопротивление нагрузки | 600 Ом |
| Максимальный входной уровень от 200 Гц до 4 кГц |
-6 дБ |
| Уровень в измерительной точке (при входном уровне -6 дБ) | 0 дБ |
| Выходной уровень, принадлежащий к затуханию асимметрии 40 дБ, при подаваемом уровне -6 дБ и нагрузке 600 Ом на частоте 1 кГц | -40 ±1 дБ |
| Характеристика шлейфа постоянного тока | |
| Количество встроенных шлейфов по току | 2 (они подключаются к главному вх/выходу) |
| Максимальный ток шлейфа постоянного тока | 150 мА |
| Падение напряжения при токе шлейфа 20 мА | не более 5,5 В |
| Падение напряжения при токе шлейфа 100 мА | не более 12 В |
Выходное сопротивление (от 200 Гц до 4 кГц) |
прибл. 30 кОм |
| Характеристики моста питания постоянного тока | |
| Количество встроенных мостов питания | 2 |
| Напряжение питания | прибл. 30 В |
| Ток питания при нагрузке 400 Ом | >20 мА |
| Максимальный ток питания | прибл. 38 мА |
| Выходное сопротивление (от 200 Гц до 4 кГц) | прибл. 50 кОм |
Затухание асимметрии (от 200 Гц до 4 кГц) |
не менее 45 дБ |
| Разъемы | |
| Измеряемые каналы | 64-полюсный разъем типа DIN 41612-2 шт |
| Входы и выходы симметричный разъем | 3-полюсный- 3 шт. |
| Интерфейс GPIB | разъем типа |ЕЕЕ 488 |
| Общие характеристики | |
| Управляющее оборудование | ЕР-2А или PC AT 386/486 |
| Тип встроенного интерфейса | GPIB |
| Установка режимов работы | с помощью восьми двухпозиционных переключателей (DIP) |
| Питание током | от внешнего сетевого адаптера (вместе с устройством ЕР-2А) |
| Сетевое напряжение | от 100 до 240 В, от 50 до 60 Гц |
| Потребляемая мощность | не более 10 ВА |
| Дипазаон температуры при рабочем режиме | от +5 до +45°С |
| Диапазон температуры при транспортировке и хранении | от -20 до +70 °С |
| Габаритные размеры | 290 x230 x70 мм |
| Вес | 2 кг. |
