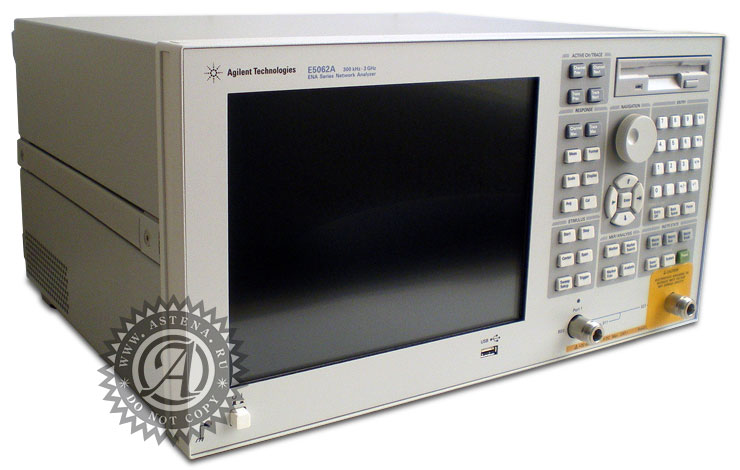

ВЧ aнализатор цепей E5062A серии ENA-L Agilent Technologies
Особенности E5062A:
Анализатор цепей с диапазоном частот от 300 кГц до 3 ГГцРазличные варианты измерительных блоков (передача/отражение или S-параметры)
Импеданс порта 50 или 75 Ом
Определение местоположения неоднородностей в кабелях
Электронная калибровка (ECal)
10,4-дюймовый ЖК индикатор
Множество функций свипирования и анализа результатов
Многоканальное отображение результатов измерения
Малая занимаемая площадь (глубина 360 мм)
Базовые функции по приемлемой цене
Основанные на новейшей технологии и обладающие высокой гибкостью анализаторы параметров цепей компании Agilent серии ENA-L обладают базовыми функциональными возможностями по векторному анализу цепей для широкого круга применений в различных отраслях, таких как беспроводные средства связи, кабельное телевидение, автомобильная промышленность, образование и многие другие. Специально разработанные для уменьшения времени, требующегося на испытания и настройку, эти анализаторы демонстрируют повышенную пропускную способность, увеличивая производительность проведения измерений. Приборы серии ENA-L имеют все необходимые рабочие параметры и функции для исследований и разработок, производства, обслуживания и испытаний ВЧ устройств, таких как фильтры, усилители, антенны, кабели и распределительные устройства кабельного телевидения. Предлагаемые по приемлемой цене приборы серии ENA-L оснащены базовыми функциями серии ENA, являющейся промышленным стандартом. Особенность этих функций заключается в простоте их использования и оптимизации с точки зрения эффективности проведения измерений и высокой надёжности.

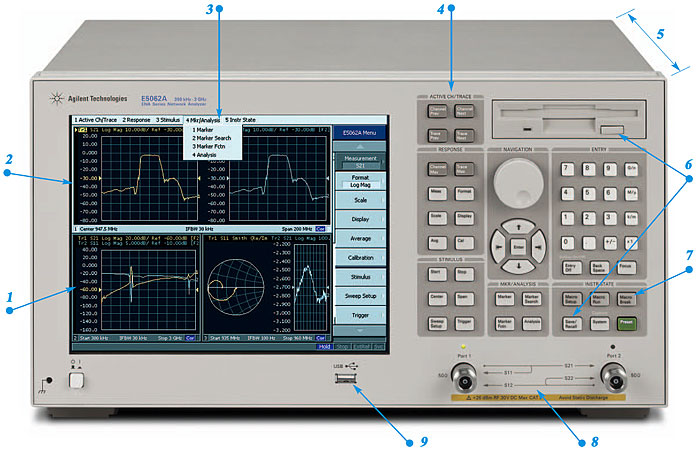

| 1 | Большой
(10,4-дюймовый)
цветной ЖК-индикатор чётко отображает результаты
измерения с требуемыми
параметрами. Развитые функции анализа повышают производительность • Допусковый контроль с ограничительными линиями способствует получению достоверных результатов испытания • Определение местоположения неоднородностей/анализ структурированных потерь на отражение (дополнительная функция) упрощает исследование кабелей |
| 2 | Множество функций
свипирования для
эффективного анализа. Свипирование по мощности и три вида свипирования по частоте (линейное/логарифмическое/ сегментированное) Многоканальное отображение результатов измерения (4 измерительных канала/ 4 графика в канале) ускоряет исследование устройства и позволяет наблюдать все четыре S-параметра четырёхполюсника одновременно. |
| 3 | Интерфейс Windows® при использовании варианта комплектации с сенсорным экраном позволяет выполнять интуитивно-понятные операции |
| 4 | Простой в использовании интерфейс пользователя облегчает выполнение задач |
| 5 | Меньшая глубина прибора (360 мм) оставляет больше места на стеллаже. |
| 6 | Запоминание/вызов (на/из НГМД или НЖМД) уменьшает время настройки прибора. Предусмотрена возможность быстрого переключения измерительных конфигураций путём вызова из памяти состояния прибора. |
| 7 | Встроенная функция программирования на языке VBA упрощает процесс проведения сложных измерений и уменьшает число ошибок оператора. Предусмотрена возможность автоматизации выполнения стандартных измерительных процедур и создания графического интерфейса пользователя, специально приспособленного для Ваших измерительных задач. |
| 8 | Различные варианты измерительных блоков позволяет удовлетворять конкретные потребности пользователей • Передача/отражение или S-параметры • Импеданс порта 50 Ом или 75 Ом |
| 9 | Модуль электронной калибровки (ECal) (вариант комплектации), требующий только одного подсоединения, ускоряет и упрощает процесс калибровки. |
| Гибкие возможности по соединениям (с помощью указанных ниже соединителей
на задней панели) • Интерфейс манипулятора: высокоскоростное взаимодействие с манипулятором объектами испытания или с другими приборами с помощью определённых пользователем сигналов ввода/вывода • GPIB: надёжное управление приборами • LAN (локальная сеть): быстрое управление приборами и пересылка данных • USB: простое установление соединения с принтером • LPT: соединение с принтером или многопортовым измерительным блоком • VGA: подключение внешнего экрана |
Эффективная работа за счет использования универсальных функциональных возможностей проведения измерений
Приборы серии ENA-L, обладая динамическим диапазоном 115 дБ и зашумленностью графика 0,005 дБ СКЗ, обеспечивают точность и скорость измерения, достаточные для многих применений. Широкая полоса ПЧ 30 кГц и мощная цифровая обработка обеспечивают беспрецедентную скорость измерения. Для достижения наивысшей точности можно использовать вариант комплектации с измерительным блоком S-параметров (250 или 275), который обеспечивает полную двухпортовую калибровку.
Множество функций свипирования для эффективного анализа
Функции свипирования по мощности и трёх типов свипирования по частоте способствуют эффективности анализа и позволяют удовлетворить конкретным требованиям следующих ниже измерительных задач.
• Свипирование по мощности для анализа активных устройств, таких как усилители
• Линейное свипирование для исследования узкополосных устройств, таких как фильтры
• Логарифмическое свипирование для исследования широкополосных устройств, таких как кабели
• Сегментированное свипирование позволяет настроить условия свипирования при помощи сегментов в количестве до 201
Многоканальное отображение результатов измерения ускоряет процесс исследования устройства
Предусмотрена возможность отображения до четырёх графиков в измерительном канале и исследования всех четырёх S-параметров четырёхполюсника одновременно. Каждый из четырёх измерительных каналов прибора серии ENA-L может иметь индивидуальные установки параметров измерения, например, диапазон частот, позволяя сравнивать графики с разными условиями измерения. В общей сложности прибор серии ENA-L позволяет выводить на экран до 16 графиков одновременно.
Вариант комплектации с электронной калибровкой (ECal) существенно упрощает калибровку
В отличие от традиционного метода механической калибровки модулям ECal компании Agilent управляемым через порт USB на передней панели, требуется только однократное подсоединение для проведения полной двухпортовой калибровки. Прибор серии ENA-L управляет модулем ECal для выполнения всего процесса калибровки, достигая следующих целей:
• более быстрый и простой процесс калибровки
• меньшая вероятность ошибки оператора
• уменьшение износа соединителей
 |
Управляемый через порт USB на передней панели и требующий только однократного подсоединения модуль ECal упрощает процесс для операторов, не обладающих техническими навыками. |
| Функция запоминания/вызова позволяет мгновенно
установить нужную измерительную конфигурацию Задача быстрого переключения различных условий измерения решается путём вызова из памяти состояния прибора. Удобный в использовании интерфейс приборов серии ENA-L делает вызов из памяти состояния таким же простым, как нажатие программируемой клавиши. |
|
| Вызов состояния прибора с помощью программируемой клавиши, обозначенной в соответствии с определением пользователя. |  |

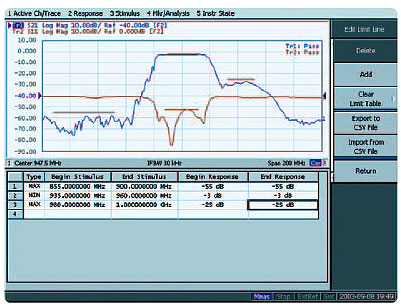

Допусковый контроль с ограничительными линиями упрощает анализ результатов измерения Допусковый контроль с ограничительными линиями позволяет исключить субъективность и упростить контроль по принципу годен/негоден и, тем самым, повысить надёжность и производительность процесса испытаний. Условия ограничительных линий могут легко задаваться редактированием электронных таблиц на экране анализатора.
Простота определения условий допускового контроля при помощи интерфейса Windows
Измерения параметров устройств кабельного телевидения
В приборах серии ENA-L предусмотрена возможность проведения измерений в 75-омном тракте. Вариант комплектации с импедансом измерительных портов 75 Ом со всеми гарантированными техническими характеристиками допускает проведение достоверных исследований устpойств кабельного телевидения. При помощи 75-омного модуля электронной калибровки ECal можно проводить полностью калиброванные измерения с минимальными затратами на калибровку.
Законченное решение задач исследования многополюсников
Прибор серии ENA-L в комплекте с 75-омным многопортовым измерительным блоком 87075C предлагает идеальное решение проблемы измерения параметров многопортовых устройств кабельного телевидения. Измерительная система обладает высокой скоростью и точностью измерения, а также функциями для повышения продуктивности производства.
• Нормированные рабочие характеристики до 1,3 ГГц
• 6 или 12 измерительных портов
• Методы калибровки измерительного блока устраняют необходимость использования избыточных калибровочных мер, а электронная калибровка уменьшает число требуемых подсоединений.
• Самокалибровка (встроенные средства автоматической калибровки) уменьшает влияние дрейфа параметров измерительной системы.
Измерения параметров кабелей
Определение местоположения неоднородностей/анализ структурированных потерь на отражение (вариант комплектации 100) упрощает исследование кабелей Уменьшенные размеры приборов серии ENA-L позволяют быстро и точно исследовать кабели в бухте на складе или смонтированные в башне сотовой связи. Эти приборы позволяют подробно исследовать кабели, измеряя такие параметры как потери, импеданс, структурированные потери на отражение (SRL), определять местоположение неоднородностей и обладают многими преимуществами по сравнению с традиционными методами рефлектометрии во временной области (tdR).
Hастройка прибора серии ENA-L под потребности пользователя с помощью программы VBA
VBA упрощает проведение сложных измерений Встроенная в прибор серии ENA-L функция программирования на языке VBA позволяет автоматизировать процедуры измерений и легко создавать графический интерфейс пользователя, приспособленный к конкретной измерительной задаче. Программа испытаний может создаваться при помощи встроенного редактора или при помощи языка Visual Basic® (VB) на внешнем ПК.

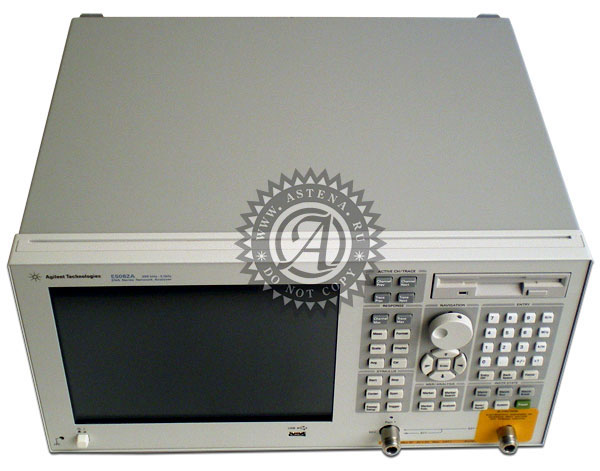

Вид сверху

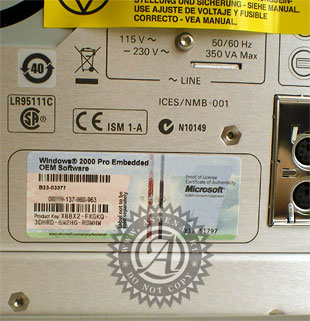

Задняя панель

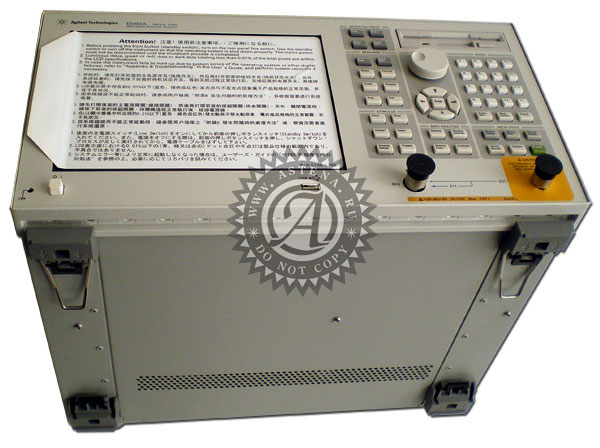

Вид снизу

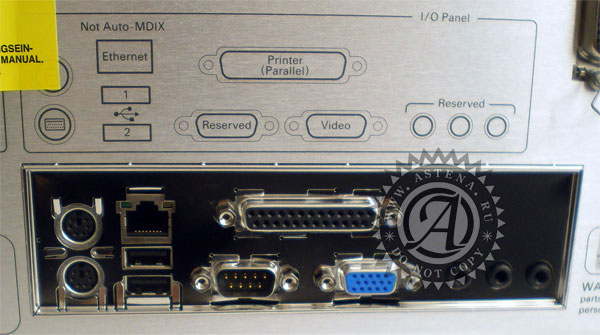

Порты ввода-вывода на задней панели прибора E5062A
 |
 |
| Калибровочный сертификат | Руководство по эксплуатации на русском языке |
 |
 |
| Программное обеспечение, руководство по эксплуатации и техническое описание (англ.), загрузочная дискета | Лицензионная операционная система Windows 2000 Pro |
Информация для заказа E5062A
E5061A Анализатор параметров цепей от 300 кГц до 1,5 ГГц
E5062A Анализатор параметров цепей от 300 кГц до 3 ГГц
Вариант E5061A/62A – 150 Измерительный блок передачи/отражения с системным импедансом 50 Ом
Вариант E5061A/62A – 175 Измерительный блок передачи/отражения с системным импедансом 75 Ом
Вариант E5061A/62A – 250 Измерительный блок S-параметров с системным импедансом 50 Ом и с расширенным диапазоном мощности
Вариант E5061A/62A – 275 Измерительный блок S-параметров с системным импедансом 75 Ом и с расширенным диапазоном мощности
Вариант E5061A/62A – 1E1 Расширенный диапазон мощности (от -45 до 10 дБм)
Вариант E5061A/62A – 100 Дополнительная функция определения местоположения неоднородностей и анализа структурированных потерь на отражение
Вариант E5061A/62A – 016 Цветной ЖК-индикатор с сенсорным управлением
Модули электронной калибровки (ECal)
85092C ВЧ модуль ECal 3,5 мм
85093C ВЧ модуль ECal типа N 50 Ом
85096C ВЧ модуль ECal типа N 75 Ом
85099C ВЧ модуль ECal типа F
Механические калибровочные комплекты
85032E Экономичный калибровочный комплект от 0 до 6 ГГц.
85032F Экономичный калибровочный комплект от 30 кГц до 9 ГГц.
Кабели для измерительных портов
N6314A ВЧ кабель длиной 610 мм, 50 Ом с соединителями типа N (вилка), от 300 кГц до 9 ГГц (кодовый номер 8120-8862)
N6315A ВЧ кабель длиной 610 мм, 50 Ом с соединителями типа N (вилка) и N (розетка) от 300 кГц до 950 ГГц (кодовый номер 8121-0027)
87075С 75-омный многопортовый измерительный блок
| Общие свойства серии ENA | Уникальные свойства ENA-L | Уникальные свойства ENA |
|---|---|---|
| Простота эксплуатации • 10,4-дюймовый цветной ЖК-индикатор • Сенсорный экран (вариант комплектации 016) • Работа с мышью в среде Windows, а также обычная работа с клавишами передней панели Функции по повышению производительности • Поддержка ECal • Работа с несколькими каналами и графиками • Запоминание/вызов • Допусковый контроль с помощью ограничительных линий • Встроенный VBA • GPIB/интерфейс манипулятора/LAN/USB |
Приемлемость по ценам • Решение задач ВЧ техники с минимальными затратами • Измерительный блок передачи/отражения Решение задач кабельного телевидения • Встроенная возможность работы с 75-омными трактами • Многопортовый 75-омный измерительный блок 87075C Исследование кабелей • Определение местоположения неоднородностей и анализ структурированных потерь на отражение (SRL) Малая занимаемая площадь • 360 мм в глубину |
Наивысшая точность • Динамический диапазон 125 дБ • Зашумленность графика 0,001 дБ • trL-калибровка Наивысшая скорость • 9,6 мкс на точку Многопортовые и балансные измерения • Встроенные 3 или 4 порта • Встроенная возможность балансных измерений • Многопортовый 50-омный измерительный блок E5091A (9-портовый) Расширенный анализ данных • Учет влияния согласующих цепей • Обработка воротами во временной области |
Производитель ВЧ aнализатора цепей E5062A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон частот | E5062A от 300 кГц до 3 ГГц |
| Измерительный блок | T/R или S-параметры |
| Макс. выходная мощность порта | 10 дБм |
| Импеданс порта | 50 или 75 Ом |
| Полоса ПЧ | от 10 Гц до 30 кГц (с шагом 1; 3) |
| Число точек | от 2 до 1601 |
| Динамический диапазон системы | 115 дБ, полоса ПЧ = 10 Гц (от 300 кГц до 3 ГГц) |
| Уровень зашумленности графика | 0, 005 дБ СКЗ, полоса ПЧ = 3 кГц (от 1 МГц до 3 ГГц) |
| Комплектация E5062A, 124 Kb (англ.) Спецификации E5062A, 643 Kb (англ.) |
|
