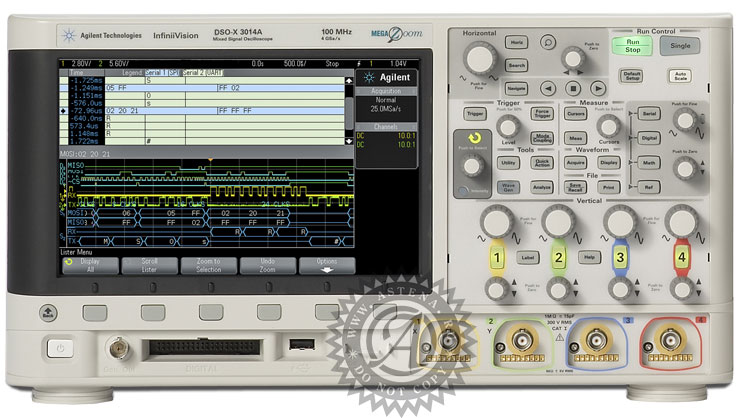

Цифровой осциллограф DSOX3014A (Agilent Technologies)
Осциллографы серии DSOX3000A - самые передовые технологии по доступной цене
Широкие возможности просмотра сигналов:Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA
Высочайшая скорость обновления экрана до 1 000 000 осциллограмм в секунду
Глубокая память - 2 МВыб (опционально до 4 МВыб)
Четыре прибора в одном:
Лучший в своем классе осциллограф
Встроенный логический анализатор (для моделей MSO-X, опционально устанавливается на DSO-X)
Единственный в отрасли интегрированный генератор сигналов 20 МГц
Анализатор протоколов
Большой набор дополнительных функций и апгрейдов:
Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа
Опциональный анализ протоколов: I2C, SPI, RS232, UART, CAN, LIN, и I2S
Режим сегментированной памяти
Автоматический тест на соответствие маске
Отсек для хранения пробников осциллографа
Вид сверху
Задняя панель осциллографа
Виды сбоку
Производитель осциллографа DSO-X 3032A - компания Keysight Technologies (Agilent Technologies), США
Технические характеристики
| Параметры | Значения |
|---|---|
| Полоса пропускания | 100 МГц |
| Аналоговые каналы | 4 |
| Логические каналы | 8 для моделей MSOX (или моделей DSOX после апгрейда) |
| Частота дискретизации | 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
| Глубина памяти | 2 Квыб (4 Мвыб опционально) |
| Вертикальное разрешение | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | ± 2% |
| Горизонтальное разрешение | 2,5 пс |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
| Погрешность временной базы | 25 ± 5 ppm |
| Режимы сбора данных | |
| Нормальный | Отображение собранных данных на экране в реальном времени |
| С усреднением | Число усреднений 2, 4, 8,16, 32, 64… до 65 536 |
| Сегметированный | Период захвата не менее 19 мкс |
| С обнаружением пиков | Захват глитчей длительностью от 250 пс |
| Режим высокого разрешения | Разрешение 12 бит при развертке ≥ 1 мкс/дел |
| Режимы запуска | |
| Принудительный | Немедленный запуск при нажатии клавиши на панели |
| По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
| По длительности импульса | Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) |
| По ранту | Запуск по ранту |
| По ТВ сигналу | Запуск по стандартному сигналу NTSC, PAL или SECAM |
| По сигналам шин | Запуск по сигналам шин USB, I2C, SPI, RS232, UART, CAN, LIN, и I2S |
| По комбинации | Запуск по комбинации аналоговых или цифровых каналов |
| Прочие | Прочие режимы запуска, см. подробные технические характеристики |
| Измерения | 34 автоматических измерения |
| Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
| Логические каналы | |
| Количество каналов | 16 (для моделей MSOX или DSOX после апгрейда) |
| Частота дискретизации | 1 ГВыб/с |
| Динамический диапазон | ± 10 В |
| Генератор сигналов | |
| Частота | 0,1 Гц – 20 МГц |
| Формы сигнала | Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Скрорость обновления дисплея | 1 000 000 осцилограмм в секунду |
| Интерфейс | |
| Стандартно | USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК |
| Опционально | GPIB, LAN, VGA |
| Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
| Вес | 3,85 кг |
Информация для заказа DSOX3012A 2-канальный осциллограф с полосой пропускания 100 МГц MSOX3012A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 100 МГц DSOX3014A 4-канальный осциллограф с полосой пропускания 100 МГц MSOX3014A 4+16-канальный осциллограф смешанных сигналов с полосой пропускания 100 МГц DSOX3024A 4-канальный осциллограф с полосой пропускания 200 МГц MSOX3024A 4+16-канальный осциллограф смешанных сигналов с полосой пропускания 200 МГц DSOX3032A 2-канальный осциллограф с полосой пропускания 350 МГц MSOX3032A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 350 МГц DSOX3034A 4-канальный осциллограф с полосой пропускания 350 МГц MSOX3034A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 350 МГц DSOX3052A 2-канальный осциллограф с полосой пропускания 500 МГц MSOX3052A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 500 МГц DSOX3054A 4-канальный осциллограф с полосой пропускания 500 МГц DSOX3054A 2+16-канальный осциллограф смешанных сигналов с полосой пропускания 500 МГц Опции и приложения xSOX3000-001 (DSOX3WAVEGEN) Встроенный генератор сигналов 20 МГц xSOX3000-040 (DSOX3MEMUP) Увеличение памяти до 4 Мвыб xSOX3000-232 (DSOX3COMP) Запуск и декодирование данных RS-232/UART xSOX3000-AMS (DSOX3AUTO) Запуск и декодирование данных CAN/LIN xSOX3000-LMT (DSOX3MASK) Тест на соответствие маске xSOX3000-LSS (DSOX3EMBD) Запуск и декодирование данных I2C/SPI xSOX3000-SGM (DSOX3SGM) Режим сегментированной памяти xSOX3000-SND (DSOX3AUDIO) Запуск и декодирование данных I2S xSOX2000-SGM (DSOX2SGM) Режим сегментированной памяти xSOX3000-806 Модуль GPIB DSOX3MSO Апгрейд DSOX до MSOX при заказе опций вместо x выбрать D или M Дополнительные принадлежности N6456A Набор для монтажа в стойку N6757A Мягкая сумка и крышка передней панели Рекомендуемые пробники DSOX3032A N2862B Пассивный пробник 10:1, 150 МГц (в комплекте с 100 МГц моделями) N2863B Пассивный пробник 10:1, 300 МГц (в комплекте с 200 МГц моделями) N2890A Пассивный пробник 10:1, 500 МГц (в комплекте с 350/500 МГц моделями) N6459-60001 8-канальный логический пробник (в комплекте с MSOX или с апгрейдом DSOX2MSO) 10076B Пассивный пробник 100:1, 4 кВ, 250 МГц N2889A Пассивный пробник 10:1/1:1, 350 МГц N2771B Пассивный высоковольтный пробник 1000:1, 30кВ, 50 МГц N2790A Высоковольтный дифференциальный пробник 100 МГц, ±1,4 кВ N2792A Дифференциальный пробник, 200 МГц, ±20 В N2793A Дифференциальный пробник, 800 МГц, ±15 В N2795A Несимметричный активный пробник, 1 ГГц, ±8 В 1146A Токовый пробник 100 кГц, 100 A 1147A Токовый пробник 50 МГц, 15 A N2893A Токовый пробник 100 МГц, 15 A |
|
